Коловратные насосы типа К, КВ

Коловратные насосы типа К, КВ, КВГ, КВМ

Тип конструкции насоса коловратные
Область применения

водозабор поверхностный, водоснабжение холодное, дренаж, пожаротушение, нефтепереработка,

нефтехимия

Перекачиваемая среда

вода чистая, вода загрязненная, мазут, масло, дизтопливо, высоковязкие среды, химически

активные среды

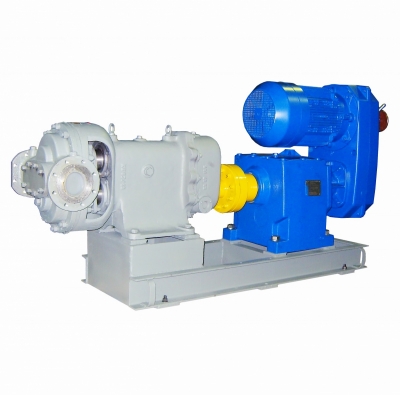

Коловратные насосы типа К, КВ предназначены для перекачивания высоковязких жидкостей, в том числе химически активных, не обладающих смазывающими способностями, вязкостью 0,005…0,6 м2/с (700…81000), температурой до 80° С. Для изменения и регулирования оборотов могут комплектоваться редуктором, вариатором (мотор-вариатором). При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем. Область применения: химическая промышленность.

Условные обозначения:

КВ 0,7/18-2,5/18Е-Рп-1 где:
К – насос коловратный;
КВ – насос коловратный высокого давления;
КВМ - насос коловратный высокого давления модернизированный;
КВГ - насос коловратный высокого давления с обогревом (охлаждением) корпуса. Подача насоса в агрегате, м3/ч.
Давление насоса в агрегате, кгс/см2.
Материал проточной части насоса
Е - сталь 10Х17Н13М3Т
К - сталь 12Х18Н9Т
Обозначение регулируемой подачи.
Исполнение привода.
Климатическое исполнение агрегата.
Категория размещения агрегата.
Обозначение технических условий.

Характеристики насосов КВ :

Марки Подача (диапазон), м³/ч Подпор, м Мощность агрегата, кВт Частота вращения (диапазон), об/мин Давление на выходе из насоса, кгс/см² не более КПД насоса, % Напряжение сети, В Частота тока, Гц
КВ 0,7/18 0.6...2.5 80 6 30...112 18 30 380 50

Насос коловратный фланцевый НКФ-54 горизонтального исполнения своим фланцем устанавливается на трактор ДТ-54 или переходную плиту на трактор ДТ-75 на фланец вала отбора мощности. По заказу возможно изготовление переходной плиты для крепления трактору МТЗ-82.

Насос коловратный фланцевый типа НКФ-54 предназначен для подачи воды с механическими примесями не более 0,2% по весу и размером до 0,2 мм включительно, при пожаротушении.

Условные обозначения:
НКФ-54 ТУ 26-06-1181-78
где НКФ - насос коловратный фланцевый;
54 - подача насоса в м3/ч.

Характеристики насосов НКФ :

Марки Подача (номин.), м³/ч Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Давление на выходе из насоса, кгс/см² не более Допускаемая вакуумметрическая высота всасывания, м
НКФ-54 42 15 530 6 6

 Конструкция

Коловратный насос состоит из гидравлической и приводной части. К гидравлической части относятся корпус, роторы, и крышки -  задняя и передняя. К приводной части относятся корпус с фланцем, корпус шестерен с подшипниками качения и синхронизирующие шестерни. От гидравлической части корпуса отходят патрубок всасывающий, патрубок соединительный с напорным тройником.

Кулаки ротора к валам крепятся методом горячей заливки. Синхронизацию вращения роторов обеспечивают синхронизирующие шестерни,  которые располагаются в корпусе шестерен.

Ведущий ротор состоит из вала с кулаком и втулки  с внутренними  шлицами, которая приваривается к валу. Корпус с фланцем  служит для крепления насоса к трактору. Для крепления насоса на вал отбора мощности трактора ДТ-75 изготавливается переходная плита, которая крепится к насосу.

К всасывающему патрубку  за счет накидной гайки крепится наконечник насоса с прокладкой. На наконечник надевается рукав, а на второй конец рукава наконечник приемного клапана, на который с прокладкой навинчивается приемный клапан.

Приемный клапан состоит из цилиндрического корпуса,(имеющего в нижней части большое количество отверстий диаметром 7мм, служащих фильтром дна ), стойки , внутреннего фланца  и  фланца.

По принципу действия коловратный насос относится к обьемным насосам, т.е. к таким, в которых перекачиваемая среда перемещается путем периодического изменения обьема. При вращении кулаки роторов захватывают перекачиваемую жидкость и перемещают из всасывающей полости в нагнетательную.

Применение

  • в сельскохозяйственных предприятиях для обеспечения оперативного водоснабжения (орошение, внесение удобрений) с использованием естественных источников воды (река, озеро, пруд и т.п.)
  • для организации водопоя на животноводческих фермах с использованием естественных источников воды
  • для оперативной доставки воды из естественных источников для тушения лесных пожаров
  • для откачки воды (осушения) из естественных водоёмов, котлованов и т. п. в случае невозможности применения электронасосного оборудования.

Особенности/преимущества

  • насос изготавливается во фланцевом исполнении, что позволяет осуществлять монтаж непосредственно на двигатель автомобиля (трактора) к валу отбора мощности.
