Насосы трёхвинтовые 3В (типа А1, А2, А3 и других модификаций)

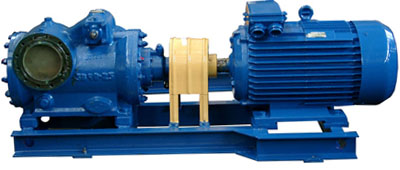

трехвинтовый насос

Тип конструкции насоса винтовые
Область применения перекачка нефти, нефтепродуктов, суда, нефтепереработка, нефтехимия, металлургия, горное дело
Перекачиваемая среда нефть, мазут, масло, дизтопливо, высоковязкие

Насосы для нефтепродуктов трёхвинтовые типа А1 (А2, А3 и других модификаций) 3В предназначены для перекачивания неагрессивных жидкостей, обладающих смазывающей способностью, без абразивных механических примесей, вязкостью до 1500 сСт и температурой до 100°С (по требованию заказчика до 150°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний — мощностью электродвигателя и всасывающей способностью насоса.

Насосы для нефтепродуктов трёхвинтовые типа А1горизонтальные трёхвинтовые насосы. Применяются в технологических линиях для подачи топлива и перекачивания нефтепродуктов (насосы общепромышленные).

Среды: предназначены для перекачивания неагрессивных жидкостей, обладающих смазывающей способностью, без абразивных механических примесей, вязкостью до 15 см2/с и температурой до 100°С (возможно изготовление до 150°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.

Материалы проточной части: винты - сталь 18ХГТ, остальные детали - бронза; уплотнение вала торцовое.

Условное обозначение электронасосного агрегата:

А 1 3В 125/16-90/6,3 Б-2 ТУ 26-06-1546-89
А - конструктивный признак насоса
1 - исполнение
3В 125/16 - обозначение насоса по ГОСТ 20883
90 - подача насоса в агрегате, м3/ч
6,3 - давление насоса в агрегате, кгс/см2
Б - материал проточной части - бронза
2 - исполнение двигателя
ТУ 26-06-1547-89 - обозначение технических условий

Сводная таблица технических характеристик трёхвинтовых насосов типа 3В для нефтепродуктов

Марка

 агрегата

Подача,

м³/час

Давление

насоса, кгс/см²

Частота

вращения, об/мин

Мощность

двигателя, кВт

Вакууметрическая высота

всасывания, м

А1 3В 4/25-6.8/25Б

6.8

25.00

2900

7.50

6.00

А1 3В 4/25-6.8/10Б

6.8

10.00

2900

5.50

6.00

А1 3В 8/25-5/4Б

5.5

4.00

1450

3.00

5.00

А1 3В 8/25-11/10Б

12.5

10.00

2900

6.10

5.00

А1 3В 8/25-11/10Б-1

12.5

10.00

2900

7.50

5.00

А1 3В 16/25-22/25Б

21.6

25.00

2900

22.00

5.00

А1 3В 16/25-22/10Б

21.6

10.00

2900

11.00

5.00

А1 3В 40/25-21/4Б

21

4.00

980

7.50

6.00

А1 3В 63/25-50/4Б

50

4.00

1450

15.00

5.00

А1 3В 63/25-45/6.3Б

47

6.30

1450

22.00

5.00

А1 3В 125/16-50/4Б

45

4.00

750

22.00

5.00

А1 3В 125/16-90/4Б

90

4.00

1450

22.00

5.00

А1 3В 125/16-90/10Б

90

10.00

1450

45.00

5.00

А1 3В 320/16-125/4Б

130

4.00

1450

30.00

5.00

А1 3В 320/16-125/10Б

126

10.00

1450

75.00

5.00

А1 3Вх2 320/16-250/4Б

255

4.00

1450

55.00

5.00

А1 3В 400/16-80/4Б

75

4.00

730

30.00

5.00

А1 3В 400/16-160/4Б

162

4.00

1450

37.00

5.00

А1 3Вх2 400/16-320/4Б

320

4.00

1450

75.00

5.00

А1 3Вх2 500/10-400/4

400

4.00

1450

75.00

5.00

А1 3Вх2 500/10-400/4Б

400

4.00

1450

75.00

5.00

А2 3В 8/63-6/40Б

6.3

40.00

1450

20.00

5.00

А2 3В 8/63-6/40Б

4

40.00

980

14.00

5.00

А2 3В 8/63-6/40Б

2.5

40.00

760

12.50

5.00

А2 3В 8/63-6/40Б

1.5

40.00

480

7.50

5.00

А1 3В 4/25-6.8/25Б-1

6.84

25.00

2900

7.50

6.00

А1 3В 4/25-6.8/25Б-2

6.84

25.00

2900

7.50

6.00

А1 3В 4/25-3.2/4Б-1

3.2

4.00

1450

1.50

6.00

А1 3В 4/25-3.2/4Б-2

3.2

4.00

1450

1.50

6.00

А1 3В 4/25-3/25Б

3

25.00

1450

5.50

6.00

А1 3В 4/25-3/25Б-1

3

25.00

1450

5.50

6.00

А3 3В 8/63-11/63Б-1

11.52

63.00

2900

30.00

5.00

А3 3В 8/63-11/63Б

11.52

63.00

2900

30.00

5.00

А1 3В 16/25-20/6.3Б-2

21.6

6.30

2900

15.00

5.00

А1 3В 16/25-20/6.3Б-3

21.6

6.30

2900

15.00

5.00

А1 3В 16/25-20/25Б-2

21.6

25.00

2900

22.00

5.00

А1 3В 16/25-20/25Б-3

21.6

25.00

2900

22.00

5.00

А1 3В 16/25-10/6.3Б-2

10

6.30

1500

7.50

5.00

А1 3В 16/25-10/6.3Б-3

10

6.30

1500

7.50

5.00

А1 3В 16/25-8/25Б-2

8

25.00

1500

15.00

5.00

А1 3В 16/25-8/25Б-3

8

25.00

1500

15.00

5.00

А1 3В 16/25-20/6.3Б-4

21.6

6.30

2900

11.00

5.00

А1 3В 16/63-20/63Б

21

63.00

2900

55.00

5.00

А1 3В 16/63-20/63Б-3

21

63.00

2900

55.00

5.00

А1 3В 16/63-20/63Б-13

21

63.00

2900

55.00

5.00

А2 3В 40/25-35/6.3Б-3

35

6.30

1450

15.00

5.00

А2 3В 40/25-35/6.3Б-4

35

6.30

1450

15.00

5.00

А2 3В 40/25-30/25Б-3

32.4

25.00

1450

45.00

5.00

А2 3В 40/25-30/25Б-4

32.4

25.00

1450

45.00

5.00

А2 3В 40/25-35/10Б

35

10.00

1450

18.50

5.00

А2 3В 63/25-45/6.3Б-1

46.8

6.30

1450

22.00

5.00

А2 3В 63/25-45/6.3Б-2

46.8

6.30

1450

22.00

5.00

А2 3В 63/25-45/25Б-1

46.8

25.00

1450

55.00

5.00

А2 3В 63/25-45/25Б-2

46.8

25.00

1450

55.00

5.00

А2 3В 125/16-90/6.3Б-3

90

6.30

1450

45.00

5.00

А2 3В 125/16-90/16Б-2

90

16.00

1450

110.00

5.00

А2 3В 125/16-90/6.3Б-2

90

6.30

1450

45.00

5.00

А2 3В 125/16-90/6.3Б-4

90

6.30

1450

55.00

5.00

А2 3В 125/16-90/16Б-4

90

16.00

1450

110.00

5.00

А2 3В 125/16-58/10Б

58

10.00

980

45.00

5.00

А1 3В 125/25-90/6.3Б

90

6.30

1450

45.00

5.00

А1 3В 125/25-90/6.3Б-1

90

6.30

1450

45.00

5.00

А1 3В 125/25-90/25Б

90

25.00

1450

110.00

5.00

А1 3В 125/25-90/25Б-1

90

25.00

1450

110.00

5.00

А1 3В 125/25-58/10Б-1

58

10.00

980

45.00

5.00

А3 3В 320/25-125/25Б

125

25.00

1450

132.00

5.00

А3 3В 320/25-125/25Б-1

125

25.00

1450

132.00

5.00

А3 3В 8/160-8/160Б

10

160.00

2900

75.00

5.00

А3 3Вх2 320/16-250/10Б

252

10.00

1450

132.00

5.00

А3 3Вх2 320/16-250/10Б

252

10.00

1450

110.00

5.00

А3 3Вх2 400/16-320/10Б

324

10.00

1450

132.00

5.00

А3 3Вх2 500/10-400/10Б

400

10.00

1450

132.00

5.00

А3 3Вх2 500/10-400/10Б

400

10.00

1450

160.00

5.00

А5 3В 8/25-5/4Б

5.5

4.00

1450

3.00

5.00

А5 3В 8/25-5/4Б-1

5.5

4.00

1450

3.00

5.00

А5 3В 8/25-11.5/10Б

11.5

10.00

2900

7.50

5.00

А5 3В 8/25-11.5/10Б-1

11.5

10.00

2900

7.50

5.00

А5 3В 8/25-11.5/10Б-2

11.5

10.00

2900

7.50

5.00

А5 3В 8/25-11.5/25Б

11.5

25.00

2900

15.00

5.00

А5 3В 8/25-11.5/25Б-1

11.5

25.00

2900

15.00

5.00

А5 3В 40/25-35/6.3Б-4

35

6.30

1450

15.00

5.00

А5 3В 40/25-35/6.3Б-3

35

6.30

1450

15.00

5.00

А5 3В 40/25-30/25Б-4

32

25.00

1450

45.00

5.00

А5 3В 40/25-30/25Б-3

32

25.00

1450

45.00

5.00

А5 3В 40/25-35/10Б

35

10.00

1450

18.50

5.00

А5 3В 40/25-35/10Б-1

35

10.00

1450

18.50

5.00



Применение

  • в системах подачи топлива (мазут, дизельное топливо) в котельных установках, объектах теплоэнергетики,
  • в качестве насосов высокого давления (для перекачивания минеральных масел) в системах гидравлики,
  • в технологических и транспортных системах нефтеперерабатывающих предприятий,
  • для перекачки/перевалки нефтепродуктов транспортными морскими и железнодорожными терминалами,
  • для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов предприятиях металлургии, горно-обогатительной отрасли и предприятиях нефтехимии.

Особенности/преимущества

  • простота конструкции, возможность проведения ремонта заменой изношенных деталей
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • возможно изготовление агрегата как в горизонтальном так и вертикальном исполнении
  • насосы типа А3 3Вх2 комплектуются одинарными торцовыми уплотнениями, по требованию заказчика могут комплектоваться двойными торцовыми уплотнениями
  • в насосах типа А3 3Вх2 подшипники вынесены из перекачиваемой жидкости, что существенно позволило увеличить срок эксплуатации насоса, широкое распространение получили при перекачивании мазута
  • хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости.
