Погружные дренажные насосы ГНОМ



Грязевые насосы Гном









Тип конструкции насоса погружные, моноблочные
Область применения водозабор поверхностный, водоснабжение холодное, дренаж, металлургия, горное дело
Перекачиваемая среда вода чистая, вода загрязненная, вода с нефтепродуктами
Подача макс. - Q max, м3/час 140
Напор макс. - H max, м 36

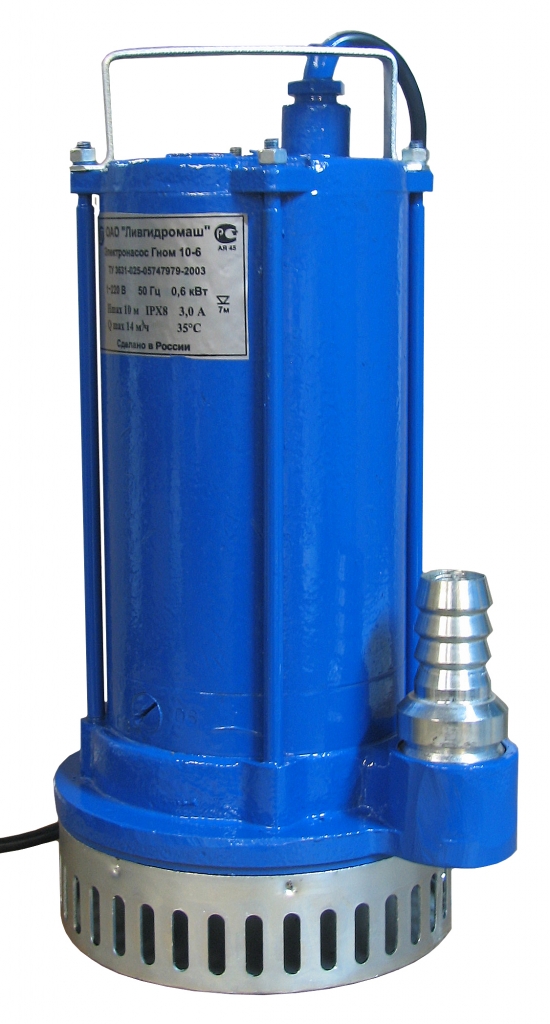

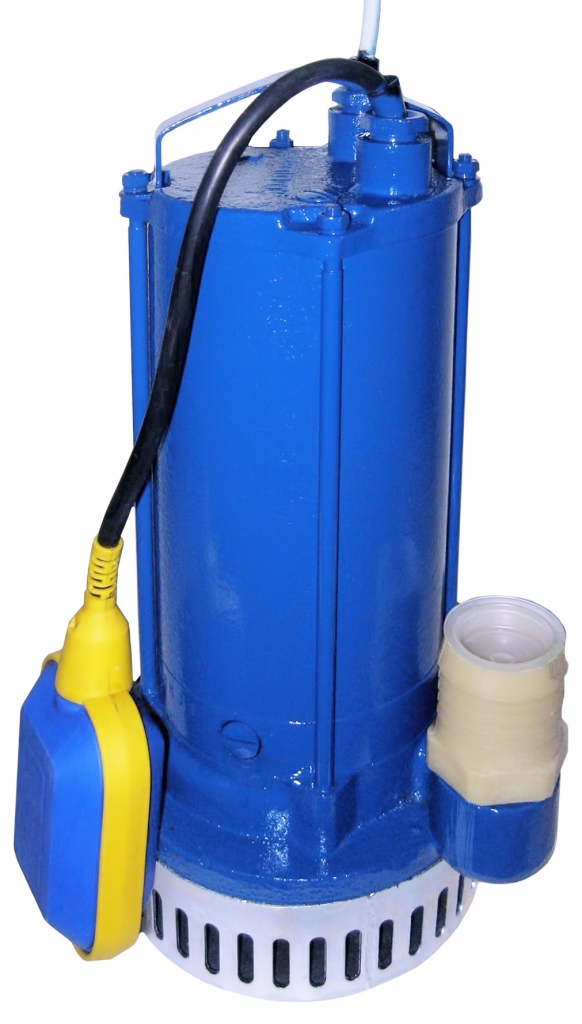

Погружные дренажные насоcы ГНОМ - центробежные вертикальные моноблочные погружные насосы. Применяются в промышленном и гражданском строительстве, при эксплуатации гидросооружений, метрополитенов, шахт; в сельском хозяйстве для орошения и осушения. Насосы устанавливают вертикально на дно котлованов и траншей. Насосы без рубашки охлаждения могут работать только при полном погружении в откачиваемую жидкость, с рубашкой охлаждения (исполнение Т) - при частичном погружении. Напорный патрубок может быть расположен в нижней части насоса (нижний излив) или в верхней части насоса (верхний излив). Насосы ГНОМ не предназначены для перекачки жидкостей во взрыво- и пожароопасных условиях (за исключением исполнений В2Т3 и Ex).

Среды: предназначены для перекачивания загрязнённых жидкостей и сточных вод температурой до 35°С (обычное исполнение) и температурой до 60°С (исполнение Т - с рубашкой охлаждения и исполнение ТР - в стальном корпусе). Содержание твёрдых механических примесей в воде не должно превышать 10% по массе и размером частиц не более 5мм. Насосы исполнения В2Т3 и исполнения Ex изготовлены во взрывозащищённом исполнении и допускают перекачивание жидкостей температурой до 35ºС, содержащих примеси сырой нефти до 10% по массе.

Материалы: в зависимости от завода-изготовителя: корпус - чугун, сталь, алюминиевый сплав; колесо - чугун, пластик; направляющий аппарат: чугун, пластик, стеклопластик; уплотнение вала - торцовое или двойное торцовое в масляной камере.

Условное обозначение

Гном   16-16 Ех,   ТУ 3631-065-00217975-2012 , где

  • Гном – торговое наименование
  • 16 – номинальная подача, м3/ч;
  • 16 – номинальный напор, м;
  • Ex – взрывозащищенное исполнение.


Технические характеристики насосов ГНОМ

марка
агрегата
подача,
м3
напор,
м
напряжение,
V
характеристики
эл/двигателя
габаритные
размеры
агрегата,
мм
диаметр
патрубка,
мм
масса
агрегата,
кг
кВт об/мин L H
 ГНОМ 6-10 6 10 380; 220 0,75 3000 200 515 G1-B 13
 ГНОМ 10-10 10 10 380; 220 0,75 3000 200 515 G1-B 13
 ГНОМ 10-10 Т 10 10 380 1,1 3000 215 425 51 19,5
 ГНОМ 16-16 16 16 380 1,5 3000 296 530 G11/2-B 25
 ГНОМ 16-16 Т 16 16 380 2,2 3000 297 491 51 32
 ГНОМ 25-20 25 20 380 2,2 3000 327 500 60 45
 ГНОМ 25-20 Т 25 20 380 4 3000 280 605 77 54
 ГНОМ 40-25 40 25 380 4 3000 385 670 60 82
 ГНОМ 40-25 Т 40 25 380 5,5 3000 280 610 77 54
 ГНОМ 53-10 53 10 380 4 3000 385 670 60 82
 ГНОМ 53-10 Т 53 10 380 4 3000 300 605 102 54
 ГНОМ 100-25 100 25 380 11 3000 460 710 102 100

Применение

  • для перекачивания чистых и загрязнённых жидкостей (воды) в структурах ЖКХ, водоснабжении и других отраслях
  • для перекачивания горячей (чистой и загрязнённой) воды при аварийных ситуациях ЖКХ и водоснабжении
  • в системах дренажа и водозабора
  • для перекачивания дренажных стоков(вода с примесью нефтепродуктов) на нефтеперерабатывающих предприятиях
  • для бытового использования: полив, водоснабжение, перекачивание канализационных стоков

Особенности/преимущества

  • Конструкция насоса позволяет перекачивать жидкости с содержанием механических примесей размером до 5 мм.
  • Корпус двигателя из толстостенной трубы, позволяющей исключить деформацию и разгерметизацию при грубом обращении.
  • В конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.
