Скважинные глубинные насосы

Скважинные погружные глубинные насосы (производства АО "Ливнынасос" г. Ливны Орловская область (АО "Ливенский завод погружных насосов") - это надежная техника для подъема артезианской воды.

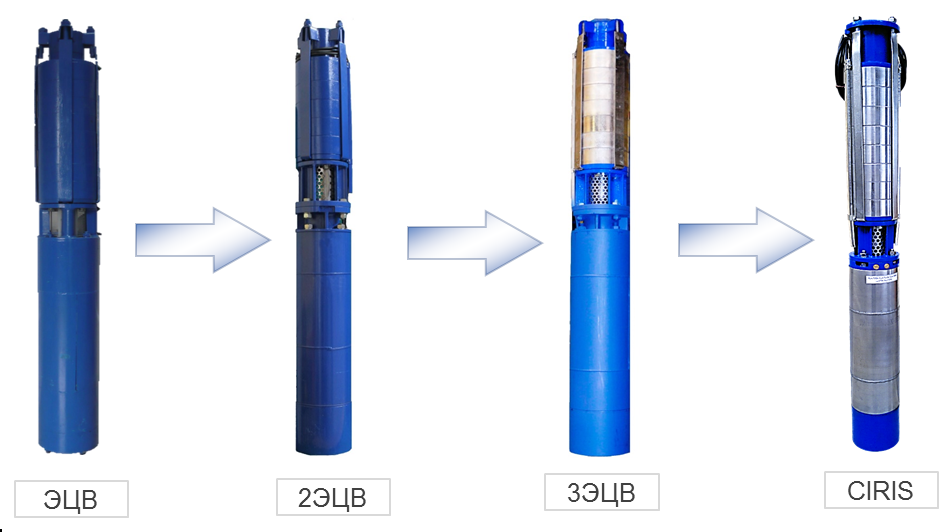

На данный момент освоен выпуск насосов 4 модификаций. Это насосы ЭЦВ, 2ЭЦВ, 3ЭЦВ и Ciris.

Агрегаты 2ЭЦВ, в отличие от ЭЦВ изготавливаются с геметичным электродвигателем, заполненным глицериновой смесью, что предотвращает попадание в него механических частиц. Тем самым увеличивается ресурс работы двигателя. Гарантийный срок 24 месяца.

Агрегаты 3ЭЦВ также имеют герметичный электродвигатель, кроме этого все металлические детали насосной части выполнены из нержавеющей стали 12Х18Н10Т. Гарантийный срок 24 месяца.

Агегаты CIRIS (CRS) изготавливаются как и 3ЭЦВ, но дополнительно имеют корпус электродвигателя из нержавеющей стали. Гарантийный срок 36 месяцев.

Оборудование снабжено электродвигателем, специальным кабелем ВПП, впускным фильтром, что позволяет предотвратить засорение насоса. Обратный клапан, расположенный в выходном патрубке, задерживает воду, упрощая запуск после остановки. В рабочем режиме насос располагается вертикально. Охлаждение агрегата происходит за счет воды из скважины.

По своей конструкции данные насосы - это многоступенчатые центробежные агрегаты, которые монтируются непосредственно на напорный трубопровод, опускаемый в скважину.

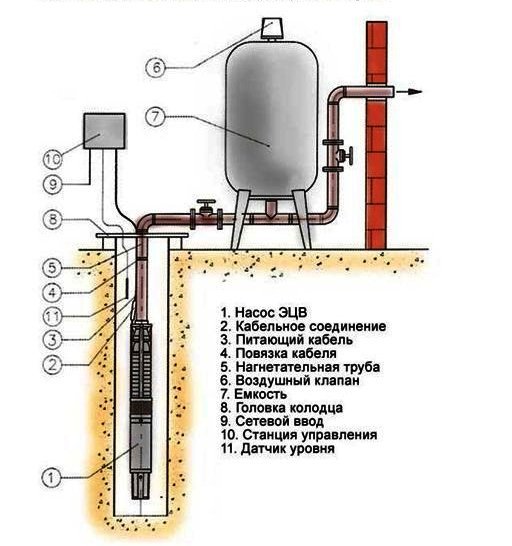

 Схема установки глубинного насоса

Рабочим положением насоса ЭЦВ является вертикальное размещение двигателем вниз. Для этих целей оборудование монтируется с помощью резьбы или фланца на водоподъемную трубу. Далее центробежный насос опускают в скважину вместе с датчиком сухого хода. Управлять работой агрегата можно с помощью станций управления и защиты "СУЗ" или СУиЗ "Лоцман".

 Условное обозначение

Обозначение насоса ЭЦВ

Маркировка насосов ЭЦВ позволяет определить напор, подачу и диаметр оборудования.

  • Первые цифры — говорят о модификации насоса (могут отсутствовать).
  • Обозначение ЭЦВ означает «с приводом от Электродвигателя, Центробежный, для подачи Воды».
  • 3 группы цифр.

Первая - диаметр обсадной трубы в дюймах.

Вторая - номинальная подача воды в м3/ч.

Третья - номинальный напор в метрах.
