Вакуумные насосы ВВН, ЖВН





Тип конструкции насоса вакуумные
Перекачиваемая среда воздух, газ
Подача макс. - Q max, м3/час 1.5
Напор макс. - H max, м 3.2

Вакуумные насосы служат для удаления (откачки) воздуха, неагрессивных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, из замкнутых герметичных объёмов в стационарных установках, размещаемых в помещениях, а также для создания предварительного разрежения в высоковакуумных установках.

По конструктивному признаку вакуумные насосы подразделяются на:

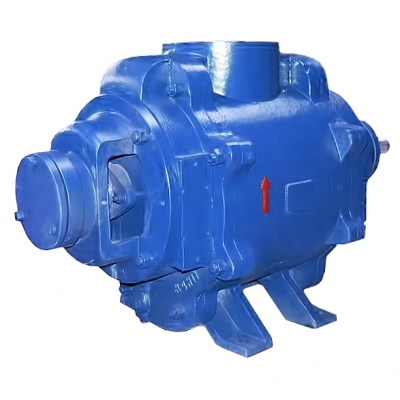

- насосы АВЗ - агрегаты вакуумные золотниковые. Они предназначены для откачки воздуха, неагрессивных газов и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, при температуре окружающей среды от 10 до 35 С. Вакуумные насосы АВЗ-20Д, АВЗ-63Д, и АВЗ-125Д - двухступенчатые последовательного действия. Вакуумные насосы АВЗ-90, АВЗ-180 и НВЗ-300 - одноступенчатые параллельного действия.

Материалы исполнения проточной части насосов типа АВЗ - серый чугун, либо стали обычных марок.

Уплотнение вала насоса - манжетное.

Монтаж насосного агрегата: насос и электродвигатель монтируются на общей фундаментной раме или плите; масса фундамента должна превышать массу агрегата в 2...3 раза; передача вращательного движения от электродвигателя к насосу осуществляется клиноременной передачей.

Ограничения применения насосов типа АВЗ:

  • вакуумные насосы непригодны для откачки агрессивных сред, вступающих в реакцию со смазочными маслами и чёрными металлами;
  • вакуумные насосы непригодны для перекачки сред из одной ёмкости в другую;
  • предельно допустимая концентрация паров углеводородов, масляного тумана в воздухе должна соответствовать требованиям безопасности ОСТ 38.01402-86;













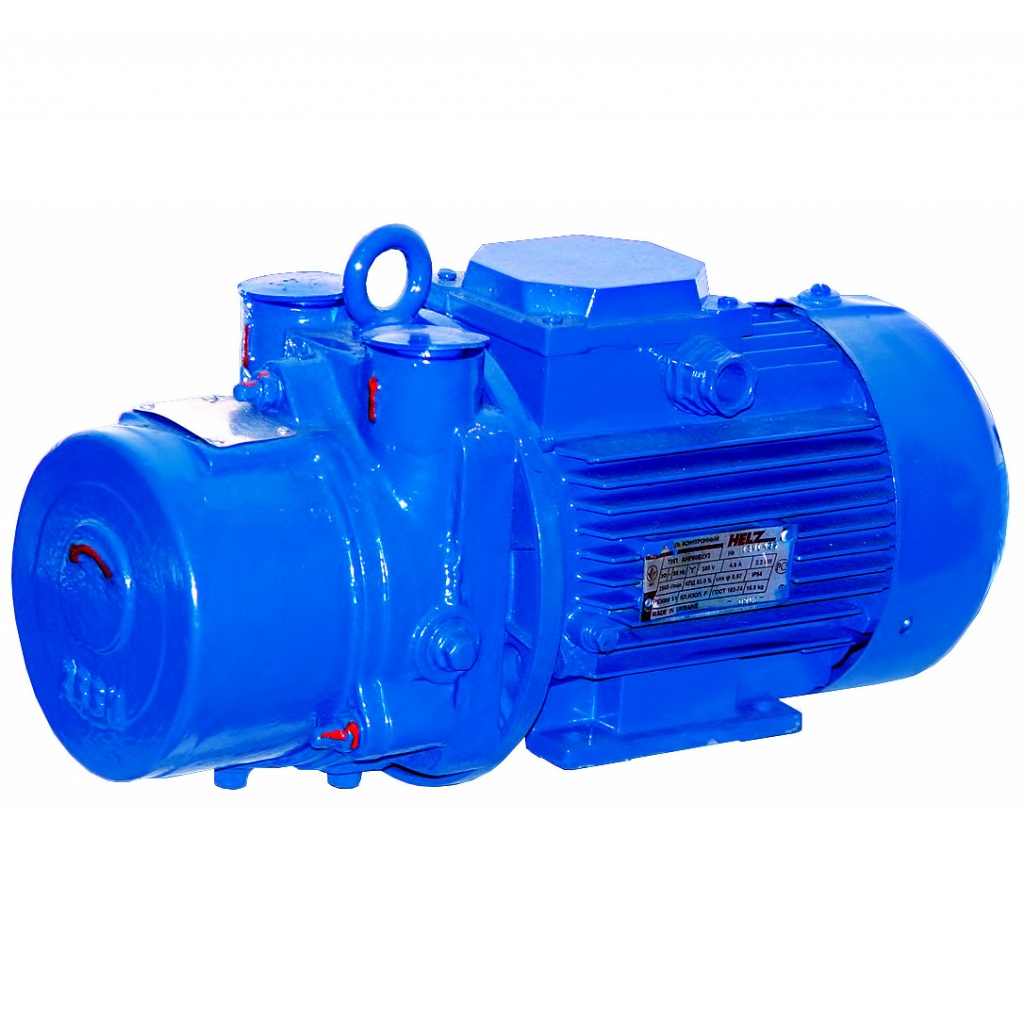

Насосы ВВН - водокольцевые вакуумные насосы. Горизонтальные насосы с осевым направлением газа через   всасывающие и нагнетательные окна; конструктивная особенность насосов - отсуствие трущихся частей в рабочем   пространстве. Предназначены для откачки неагрессивных по отношению к чугуну газов и паров с целью создания   вакуума в закрытых аппаратах. Рабочая жидкость таких вакуумных насосов - вода. Вакуумные насосы ВВН   используются в химической и нефтяной промышленности, сельском хозяйстве на доильных установках, для сушки в производстве бумаги и обработки кож, для транспортировки сыпучих и жидких продуктов, для сушки и стерилизации в медицине, установках удаления пыли, на очистных сооружениях. Для работы на агрессивных средах применяются вакуумные насосы марок ВВН-3Н и ЖВН-12Н, в которых детали проточной части выполнены из нержавеющей стали 12Х18Н9Т.

Вакуумные насосы типа ВВН используются для отсасывания воздуха, инертных газов и газов, неагрессивных по отношению к чугуну, и создания вакуума в закрытых аппаратах, применяемых в угольной, пищевой, целлюлозно-бумажной и других отраслях промышленности.

Материалы исполнения узлов насосов типа ВВН - серый чугун, либо стали обычных марок.

Уплотнение вала насоса - сальниковое.

Ограничения применения насосов типа ВВН:

  • вакуумные насосы типа ВВН общепромышленного исполнения не допускают установки и эксплуатации их во взрывоопасных и пожароопасных производствах;

вакуумные насосы типа ВВН общепромышленного назначения не должны использоваться для перекачивания горючих и легковоспламеняющихся газов.

Условное обозначение

2ВВН1-0,8-Е-УХЛ4  ТУ3648- 236 -05747979-2004, где :

  • 2 – порядковый номер модернизации;
  • ВВН1- вакуумный водокольцевой насос с номинальным давлением 0,04 МПа;
  • 0,8 – производительность, м3/мин;
  • Е - индекс исполнения насоса:
    • Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах.
    • без обозначения - для насосов общепромышленного назначения .
  • УХЛ – климатическое исполнение;
  • 4– категория размещения при эксплуатации.

Насосы марки ВВН

Типоразмер

насосного

агрегата

Параметры

насоса

Параметры

электродвигателя

Габаритные размеры

Масса

агрегата,

кг

Кол-во

воды

подаваемой

в насос, л/мин

Производитель-

ность,

м3/мин

Остаточное

давление,

кгс/см2

мощность, кВт

об/мин

Длина,

мм

Ширина,

мм

Высота,

мм

ВВН1-0,75

3

0,75

0,75

2,2

1500

815

332

315

80

ВВН1-1,5

5

1,5

0,45

5,5

1500

695

354

650

134

ВВН1-3

7

3,3

0,45

7,5

1500

1195

385

755

280

ВВН1-6

11

6,0

0,4

15

1500

1395

415

593

373

ВВН1-12

23

12,0

0,45

30

1000

1840

710

1220

890

ЖВН1-12Н

50

10,7

0,45

22

1000







1040

ВВН1-25



25,0

0,45

55

750

2750

900

1450

2100

ВВН1-50



50,0

0,45

110

750

3000

1000

1700

2750

Условное обозначение насосов марки АВЗ

АВЗ-20Д, где:

АВЗ - Агрегат вакуумный золотниковый

20 - подача л/с

Д - двухступенчатый.

Насосные агрегаты марки АВЗ

Типоразмер

насосного

агрегата

Быстро-

действие,

л/с

Предельное

остаточное

давление

(полное),

Па

Параметры

электродвигателя

Габаритные

размеры

Масса

агрегата,

кг

Тип

двигателя

Nд, кВт

n, мин-1

Длина,

мм

Ширина,

мм

Высота,

мм

АВЗ-20Д

20

1,1х10-3

АИР90L4

2,2

1480

650

400

665

175

АВЗ-63Д

63

0,67х10-3

АИР132S4

7,5

1480

1000

515

1040

580

АВЗ-90

90

6,7х10-3

АИР132M4

11

1480

1000

515

1040

580

АВЗ-125Д

125

0,67х10-3

АИР160S4

15

1480

1070

872

1055

920

АВЗ-180

180

6,7х10-3

АИР160S4

15

1480

1070

875

1055

870



Не допускаются: работа насоса без охлаждения; перегрев насоса; выброс откачиваемых газов в помещение, где установлены агрегаты; пуск агрегата без предварительного заполнения маслоотделителя вакуумным маслом; превышение выходного давления по отношению к атмосферному более чем на 9,3  кПа (70 мм.рт.ст).

Применение

  • пищевая промышленность в технологических процессах дегазации растительных масел;
  • кондитерские фабрики - для ускоренной варки карамели;
  • табачные фабрики - для сушки табака в процессе производства табачных изделий;
  • деревообрабатывающая промышленность - для вакуумной сушки древесины,
  • структуры ЖКХ и водоканалы- для заполнения всасывающих трубопроводов перекачиваемой жидкостью
  • сельскохозяйственные предприятия в системах полива , для заполнения всасывающей линии центробежных насосов

Особенности/преимущества

  • возможность откачивать воздух и газы с механическими примесями;
  • отсутствие быстроизнашивающихся деталей;
  • применение моноблочной конструкции (ВВН1-1,5, 2ВВН1-0,8) позволило помимо сокращения габаритных размеров снизить уровни вибрации и шума.
  • применение сальниковой набивки из современных материалов на основе терморасширенного графита и торцовых уплотнений проверенных производителей значительно сокращает время на обслуживание и ремонт насоса.
