Воротниковые

фланцы воротниковые

Фланцы воротниковые ГОСТ 12821-80

Краткая техническая характеристика:
Условное давление, PN (Ру), МПа

0,1-0,6

1,0-6,3

10

16

20

Условный диаметр, Dу, мм

10-1600

10-1200

10-400

15-300

15-250

Температура

От минус 253 до плюс 600°C

Материал

сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

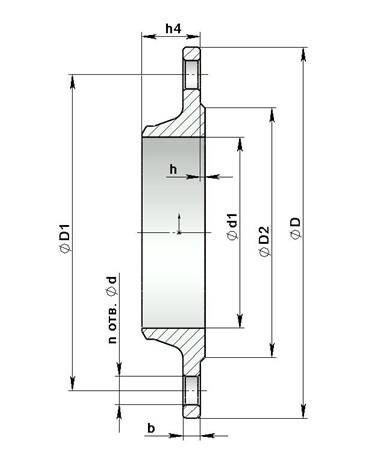

Стальные приварные встык фланцы трубопроводов и соединительных частей, а также при соединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа. Фланцы изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815 80. Пример условного обозначения при заказе круглого стального приварного встык фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1 : Фланец 1 100 16 ст.20 ГОСТ 12821 80.



Dу, мм

Размеры, мм

К-во отв.

Масса, кг

D

D1

v

Dm, мм

Dn, мм

d1, мм

b

h4

n, шт.

PN = 1,0 МПа (10 кгс/см2)

15

95

65

14

30

19

12

10

33

4

0,58

20

105

75

28

26

18

12

36

0,87

25

115

85

45

33

25

38

1,05

32

135

100

18

55

39

31

13

40

1,54

40

145

110

62

46

38

42

1,83

50

160

125

76

58

49

2,26

65

180

145

94

77

66

15

45

3,17

80

195

160

105

90

78

47

3,67

100

215

180

128

110

96

17

48

8

4,7

125

245

210

156

135

121

19

57

6,71

150

280

240

22

180

161

146

8,17

200

335

295

240

222

202

58

11,35

250

390

350

290

278

254

21

60

12

14,64

300

440

400

345

330

303

22

18,66

350

500

460

400

382

351

16

24

400

565

515

26

445

432

398

30

500

670

620

550

535

501

24

65

20

39,2

600

780

725

30

650

636

602

48,8

800

1010

950

33

850

826

792

27

75

24

87,24

1000

1220

1160

1050

1028

992

29

80

28

119,19

1200

1455

1380

39

1256

1228

1192

33

90

32

179,91

PN = 1,6 МПа (16 кгс/см2)

15

95

65

14

30

19

12

12

33

4

0,68

20

105

75

38

26

18

36

0,87

25

115

85

45

33

25

38

1,05

32

135

100

18

55

39

31

13

40

1,54

40

145

110

64

46

38

42

1,85

50

160

125

76

58

49

45

2,28

65

180

145

94

77

66

15

47

3,19

80

195

160

110

90

78

17

50

4,21

100

215

180

130

110

96

8

4,9

125

245

210

156

135

121

19

57

6,75

150

280

240

22

180

161

146

8,3

200

335

295

240

222

202

21

58

12

11,79

250

405

355

26

292

278

254

23

65

17,36

300

460

410

346

330

303

24

66

22,76

350

520

470

400

382

351

28

70

16

32,04

400

580

525

30

450

432

398

32

75

43

500

710

650

33

559

535

501

38

90

20

70,97

600

840

770

39

660

636

602

41

99,3

800

1020

950

850

826

792

45

95

24

130,57

1000

1255

1170

45

1060

1028

992

49

110

28

203,39

1200

1485

1390

52

1268

1228

1192

51

125

32

284,94

PN = 2,5 МПа (25 кгс/см2)

15

95

65

14

30

19

12

14

33

4

0,79

20

105

75

38

26

18

34

0,97

25

115

85

45

33

25

36

1,18

32

135

100

18

56

39

31

16

43

1,83

40

145

110

64

46

38

45

2,19

50

160

125

76

58

49

17

2,78

65

180

145

96

77

66

19

50

8

3,71

80

195

160

110

90

78

52

4,44

100

230

190

22

132

110

96

21

58

6,51

125

270

220

26

160

135

121

23

65

9,41

150

300

250

186

161

146

25

68

12,52

200

360

310

245

222

202

27

75

12

17,44

250

425

370

30

300

278

254

29

24,4

300

485

430

352

330

303

32

80

16

33,29

350

550

490

33

406

382

351

36

85

46,57

400

610

550

464

432

398

40

100

64,81

500

730

660

39

570

535

500

44

20

88,91

600

840

770

670

636

600

49

115

123,7

800

1075

990

45

874

826

790

55

135

24

213,9

1000

1315

1210

56

1084

1028

992

59

150

28

312,12

1200

1525

1420

1288

1228

1192

62

160

32

387,5

PN = 4,0 МПа (40 кгс/см2)

15

95

65

14

30

19

12

14

33

4

0,79

20

105

75

38

26

18

34

0,97

25

115

85

45

33

25

36

1,18

32

135

100

18

56

39

31

16

43

1,83

40

145

110

64

46

38

45

2,19

50

160

125

76

58

48

17

2,81

65

180

145

96

77

66

19

50

8

3,71

80

195

160

112

90

78

21

55

4,8

100

230

190

22

138

110

96

23

65

7,4

125

270

220

26

160

135

120

25

10

150

300

250

186

161

145

27

68

13,03

200

375

320

30

250

222

200

35

85

12

24,44

250

445

385

33

310

278

252

39

98

37,59

300

510

450

368

330

301

42

112

16

57,1

350

570

510

481

382

351

48

116

70,34

400

655

585

39

480

432

398

54

135

106,76

500

755

670

45

580

535

495

58

140

20

132,33

600

890

795

52

686

636

595

180,95

800

1135

1030

56

908

826

795

71

190

24

343,69

1000

1360

1250

1140

1028

995

77

235

28

540,75

1200

1575

1460

62

1350

1228

1195

80

250

32

690,59

PN = 6,3 МПа (63 кгс/см2)

15

105

75

14

38

19

12

16

46

4

1,15

20

125

90

18

48

26

18

18

54

1,8

25

135

100

52

33

25

20

56

2,3

32

150

110

22

64

39

31

21

60

2,94

40

165

125

74

46

37

65

3,75

50

175

135

86

58

47

23

67

4,63

65

200

160

106

77

64

25

72

8

6,29

80

210

170

120

90

77

27

7,22

100

250

200

26

140

110

94

29

77

10,71

125

295

240

30

172

135

118

33

95

17,13

150

340

280

33

206

161

142

35

105

24,6

200

405

345

264

222

198

41

110

12

36,6

250

470

400

39

316

278

246

45

115

50,89

300

530

460

370

330

294

50

120

16

68,15

350

595

525

39

430

382

342

56

140

98,68

400

670

585

45

484

432

386

62

155

135,8

500

800

705

52

594

535

485

66

165

20

192,74

600

925

820

56

704

636

585

71

180

269,27

800

1165

1050

62

920

826

785

85

225

24

463,87

1000

1415

1290

70

1160

1028

985

92

280

28

980,6

1200

1665

1530

78

1386

1228

1185

95

315

32

1263,72

PN = 10,0 МПа (100 кгс/см2)

15

105

75

14

38

19

12

18

46

4

1,26

20

125

90

18

48

26

18

20

51

1,98

25

135

100

52

33

25

22

56

2,48

32

150

110

22

64

39

31

60

3,05

40

165

125

76

46

37

23

67

4,06

50

195

145

26

86

58

45

25

68

6,03

65

220

170

110

77

62

29

80

8

8,52

80

230

180

124

90

75

31

87

9,91

100

265

210

30

146

110

92

35

97

14,65

125

310

250

33

180

135

112

39

112

23,32

150

350

290

214

161

136

43

125

12

32,87

200

240

360

39

276

222

190

51

140

54,24

250

500

430

340

278

236

57

160

85,24

300

585

500

45

400

330

248

66

180

16

127,78

350

655

560

52

460

382

332

72

195

170,94

400

715

620

510

432

376

76

200

216,86

Фланцы плоские ГОСТ 12820-80
Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей , машин , приборов, патрубков аппаратов и резервуаров на условное давление Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/cм 2) и температуру среды от 203 до 573 К ( от минус 70 до плюс 300 С).

Фланцы должны изготовляться с уплотнительным поверхностями исполнений 1.,2., 3, и присоединительными размерами по ГОСТ 12815-80.

Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4., 5., 8. и 9.

Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Py 1.0 МПА (10 кгс/см2 ) из стали 25, исполнения 1 ( с соединительным выступом ):
ФЛАНЕЦ 1-50 -10 ст. 25 ГОСТ 12820-80.

То же, квадратного:
Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80

При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода.
Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.

Допускается изготовлять фланцы другими методами.
Предельные отклонения размеров:

Dn- по H 14( при получении штамповкой – по классу ГОСТ 7505-98)
b- для штампованных фланцев Ю а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой – по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается Фланцы плоские ГОСТ 12822-80

Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, патрубков аппаратов и резервуаров на Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/ см2) и температуру среды от 243 до 573 К ( от минус 30 до плюс 300 С).
Кольца должны изготовляться с уплотнительными поверхностями исполнений 1., 2., 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ круглого стального свободного фланца Dy 500 мм на Py 0.6 МПа (6 кгс/см2) из стали Cт3сп:

Фланец 50-6 СТ 3 сп ГОСТ 12822-80
То же , квадратного: Фланец квадратный 50 -6 Ст 3 сп ГОСТ 12822-80
Пример условного обозначения приварного кольца Dy 50 мм на Py 0.6 МПа ( 6 ruc/ см2) из стали 35, исполнения 1 9 (с соединительным выступом):
Кольца 1-50 6 СТ 35 ГОСТ 12822-80
При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода.

Фланцы и кольца следует изготовлять ковкой , штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.
