Краткая техническая характеристика: |
<= 10,0 |
|||||
|
Условный диаметр, D, мм |
От 720-1420 |
|||||
|
Температура, t°C |
при монтаже |
при эксплуатации |
||||
|
от -60°С |
от -40°С |
|||||
|
Угол, гр.(ф) |
30, 45, 60, 90 |
|||||
|
Радиус изгиба, R, мм |
D |
720 |
820 |
1020 |
1220 |
1420 |
|
R |
1000 |
1200 |
1500 |
1800 |
2100 |
|
|
Материал |
20, 12ГС, 09Г2С |
|||||
Технические условия распространяются на детали соединительные и узлы магистральных и промысловых трубопроводов.
Детали и узлы трубопроводов предназначены для линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

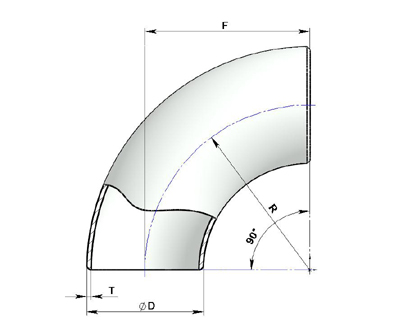

Пример условного обозначения отвода штампосварного с углом поворота 90° с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У:
Отвод ОКШ 90°-1020(16)-7,5-0,6-У ТУ 102-488-95
|
D, мм |
Угол, гр. |
Ру, Мпа (кгс/м2) |
Размеры, мм |
Масса, кг |
||
|
Т |
R |
L |
||||
|
720 |
45 |
7,5 (75) |
20 |
1000 |
414 |
271 |
|
90 |
7,5 (75) |
20 |
1000 |
1000 |
542 |
|
|
45 |
7,5 (75) |
16 |
1000 |
414 |
218 |
|
|
90 |
7,5 (75) |
16 |
1000 |
1000 |
436 |
|
|
820 |
45 |
6,4 (64) |
20 |
1200 |
497 |
372 |
|
90 |
6,4 (64) |
20 |
1200 |
1200 |
744 |
|
|
45 |
7,5 (75) |
23 |
1200 |
497 |
426 |
|
|
90 |
7,5 (75) |
23 |
1200 |
1200 |
852 |
|
|
1020 |
90 |
6,4 (64) |
20 |
1500 |
1500 |
1162 |
|
45 |
6,4 (64) |
20 |
1500 |
621 |
581 |
|
|
30 |
6,4 (64) |
20 |
1500 |
402 |
387 |
|
|
30 |
7,5 (75) |
28 |
1500 |
402 |
538 |
|
|
45 |
7,5 (75) |
28 |
1500 |
621 |
807 |
|
|
90 |
7,5 (75) |
28 |
1500 |
1500 |
1613 |
|
|
30 |
8,5 (85) |
36 |
1500 |
402 |
686 |
|
|
45 |
8,5 (85) |
36 |
1500 |
621 |
1035 |
|
|
90 |
8,5 (85) |
40 |
2100 |
870 |
2250 |
|
|
30 |
10,0 (100) |
36 |
1500 |
402 |
686 |
|
|
45 |
10,0 (100) |
36 |
1500 |
621 |
1035 |
|
|
90 |
10,0 (100) |
36 |
1500 |
1500 |
2070 |
|
|
1220 |
45 |
5,6 (56) |
22 |
1800 |
746 |
919 |
|
90 |
5,6 (56) |
22 |
1800 |
1800 |
1838 |
|
|
45 |
7,5 (75) |
34 |
1800 |
746 |
1405 |
|
|
90 |
7,5 (75) |
34 |
1800 |
1800 |
2810 |
|
|
1420 |
45 |
6,4 (64) |
36 |
2100 |
870 |
2027 |
|
90 |
6,4 (64) |
36 |
2100 |
2100 |
4053 |
|
|
45 |
8,5 (85) |
40 |
2100 |
870 |
2250 |
|
|
90 |
8,5 (85) |
40 |
2100 |
2100 |
4500 |
|
|
45 |
7,5 (75) |
40 |
2100 |
870 |
2250 |
|
|
90 |
7,5 (75) |
40 |
2100 |
2100 |
4500 |
|
