Краткая техническая характеристика: |
до 10,0 |
|
|
Условный диаметр, D, мм |
530-1420 |
|
|
Температура, t°C |
при монтаже |
при эксплуатации |
|
до -60°С |
до -40°С |
|
|
Угол, гр. |
30°, 45°, 60°, 90° |
|
|
Радиус гиба, R |
1,5 Ду |
|
|
Материал |
20, 12ГС, 09Г2С, 10Г2ФБЮ |
|
Технические условия распространяются на детали соединительные и узлы магистральных и промысловых трубопроводов.
Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.
Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06-85.

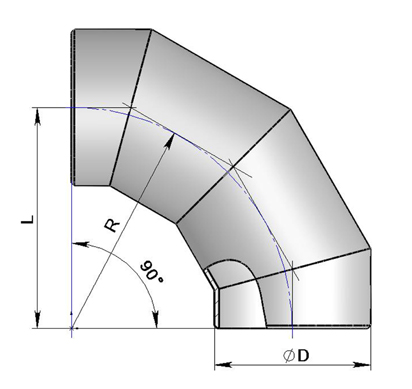

Пример условного обозначения отвода сварного секторного 90?С с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на Ру=7,5 МПа при коэффициенте условий У:
Отвод ОСС 90°-1020(16)-7,5-0,6-1,5Dу-у
|
Наружный диаметр |
Радиус изгиба |
Строительная длина L при углах поворота |
||
|
Dн, мм |
R, мм |
15° |
30° |
45° |
|
530 |
2500 |
329 |
670 |
1036 |
|
630 |
3000 |
395 |
804 |
1243 |
|
720 |
3500 |
461 |
938 |
1450 |
|
820 |
4000 |
527 |
1072 |
1657 |
|
1020 |
5000 |
658 |
1340 |
2071 |
|
1220 |
6000 |
790 |
1608 |
2485 |
|
1420 |
7000 |
922 |
1876 |
2899 |
