Тройники штампосварные ТУ 102 488-95

Тройники штампосварные ТУ 102 488-95

Краткая техническая характеристика:
Рабочее давление, (Рр)

От 530

до 1020 и более

<= 10,0 МПа

<= 4,0 МПа

Наружный диаметр, Dнхdн, мм

От 530х219 до 1420х1420

Температура, t°C

при монтаже

при эксплуатации

до -60°С

до -40°С

Материал

20, 09Г2С

Технические условия распространяются на детали соединительные и узлы магистральных и промысловых трубопроводов.
Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

Пример условного обозначения тройника штампосварного с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У:
Тройник ТШС 1020(16)-7,5-0,6-У ТУ 102-488-95

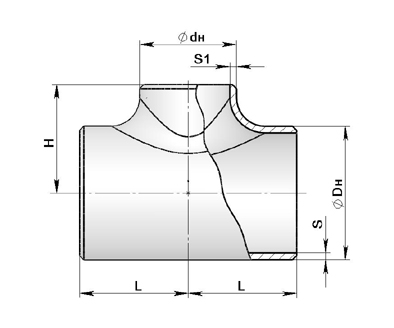

Dн, мм

dн, мм

Размеры, мм

Ру, Мпа (кгс/м2)

Масса, кг

S

S1

L

H

530

219

8

5

215

305

4,0 (40)

43

12

6

215

305

6,4 (64)

63

273

8

5

250

305

4,0 (40)

50

12

7

250

305

6,4 (64)

75

325

12

8

300

305

6,4 (64)

90

24

12

300

365

8,5 (85)

187

426

30

14

390

365

8,5 (85)

310

30

16

390

365

10,0 (100)

310

530

20

16

425

365

7,5 (75)

246

30

18

425

365

8,5 (85)

360

720

219

12

6

260

400

5,6 (56)

105

273

12

6

260

400

5,6 (56)

100

325

14

7

300

400

5,6 (56)

125

16

8

300

460

6,4 (64)

165

30

12

300

460

7,5 (75)

325

30

12

300

460

8,5 (85)

325

426

14

8

390

400

5,6 (56)

186

30

12

390

460

7,5 (75)

405

30

14

390

460

8,5 (85)

405

530

20

12

480

460

5,6 (56)

331

30

16

480

460

7,5 (75)

472

30

18

480

460

8,5 (85)

472

720

36

22

580

650

7,5 (75)

836

36

26

580

650

8,5 (85)

836

820

325

24

9

330

510

7,5 (75)

306

25

10

330

510

8,5 (85)

320

377

26

11

340

510

7,5 (75)

338

530

24

12

480

510

5,6 (56)

437

1020

325

25

9

410

610

7,5 (75)

555

30

10

410

610

8,5 (85)

650

25

9

410

610

8,5 (85)

555

426

15,2

7

410

550

4,0 (40)

305

26

11

410

610

7,5 (75)

566

15,2

7

410

550

5,6 (56)

305

32

14

410

610

8,5 (85)

676

26

11

410

610

8,5 (85)

566

530

28

15

480

610

7,5 (75)

680

32

17

480

610

8,5 (85)

786
