Краткая техническая характеристика: |
До 1020 |
От 1020 и более |
|
<= 10,0 |
<=4,0 |
|
|
Наружный диаметр, D, мм |
От 530х219 до 1420х325 |
|
|
Температура, t°C |
при монтаже |
при эксплуатации |
|
до -60°C |
до -40°С |
|
|
Материал |
20, 12ГС, 09Г2С |
|
Технические условия распространяются на детали соединительные и узлы магистральных и промысловых трубопроводов.
Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.
Пример условного обозначения тройника сварного с накладками с наружным диаметром корпуса 720 мм с толщиной стенки присоединяемой трубы 16 мм и диаметром штуцера 530 мм с толщиной стенки 14 мм на Ру=7,5 МПа при коэффициенте условий работы 0,6 для климатических условий У:
Тройник ТСН 720(16)х530(14)-7,5-0,6-У ТУ102-488-95.
Тройник сварной с накладками с наружным диаметром корпуса 1020 с толщиной стенки присоединяемой трубы 16 мм и диаметром штуцера 1020 мм с толщиной стенки 14 мм на Ру=4,0 МПа при коэффициенте условий работы 0,6 для климатических условий У:
Тройник ТСН 1020(16/14)-7,5-0,6-4 ТУ 102-488-95.
|

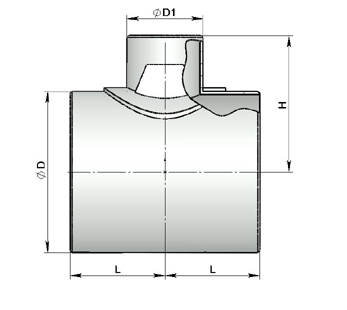

D, мм |
D1, мм |
Размеры, мм |
Давление Pу, Мпа (кгс/м2) |
Масса, кг |
|||
|
S |
S1 |
L |
H |
||||
|
530 |
219 |
8 |
5 |
215 |
305 |
4,0 (40) |
43 |
|
12 |
6 |
215 |
305 |
6,4 (64) |
63 |
||
|
273 |
8 |
5 |
250 |
305 |
4,0 (40) |
50 |
|
|
12 |
7 |
250 |
305 |
6,4 (64) |
75 |
||
|
325 |
12 |
8 |
300 |
305 |
6,4 (64) |
90 |
|
|
24 |
12 |
300 |
365 |
8,5 (85) |
187 |
||
|
426 |
30 |
14 |
390 |
365 |
8,5 (85) |
310 |
|
|
30 |
16 |
390 |
365 |
10,0 (100) |
310 |
||
|
530 |
20 |
16 |
425 |
365 |
7,5 (75) |
246 |
|
|
30 |
18 |
425 |
365 |
8,5 (85) |
360 |
||
|
720 |
219 |
12 |
6 |
260 |
400 |
5,6 (56) |
105 |
|
273 |
12 |
6 |
260 |
400 |
5,6 (56) |
100 |
|
|
325 |
14 |
7 |
300 |
400 |
5,6 (56) |
125 |
|
|
16 |
8 |
300 |
460 |
6,4 (64) |
165 |
||
|
30 |
12 |
300 |
460 |
7,5 (75) |
325 |
||
|
30 |
12 |
300 |
460 |
8,5 (85) |
325 |
||
|
426 |
14 |
8 |
390 |
400 |
5,6 (56) |
186 |
|
|
30 |
12 |
390 |
460 |
7,5 (75) |
405 |
||
|
30 |
14 |
390 |
460 |
8,5 (85) |
405 |
||
|
530 |
20 |
12 |
480 |
460 |
5,6 (56) |
331 |
|
|
30 |
16 |
480 |
460 |
7,5 (75) |
472 |
||
|
30 |
18 |
480 |
460 |
8,5 (85) |
472 |
||
|
720 |
36 |
22 |
580 |
650 |
7,5 (75) |
836 |
|
|
36 |
26 |
580 |
650 |
8,5 (85) |
836 |
||
|
820 |
325 |
24 |
9 |
330 |
510 |
7,5 (75) |
306 |
|
25 |
10 |
330 |
510 |
8,5 (85) |
320 |
||
|
377 |
26 |
11 |
340 |
510 |
7,5 (75) |
338 |
|
|
530 |
24 |
12 |
480 |
510 |
5,6 (56) |
437 |
|
|
1020 |
325 |
25 |
9 |
410 |
610 |
7,5 (75) |
555 |
|
30 |
10 |
410 |
610 |
8,5 (85) |
650 |
||
|
25 |
9 |
410 |
610 |
8,5 (85) |
555 |
||
|
426 |
15,2 |
7 |
410 |
550 |
4,0 (40) |
305 |
|
|
26 |
11 |
410 |
610 |
7,5 (75) |
566 |
||
|
15,2 |
7 |
410 |
550 |
5,6 (56) |
305 |
||
|
32 |
14 |
410 |
610 |
8,5 (85) |
676 |
||
|
26 |
11 |
410 |
610 |
8,5 (85) |
566 |
||
|
530 |
28 |
15 |
480 |
610 |
7,5 (75) |
680 |
|
|
32 |
17 |
480 |
610 |
8,5 (85) |
786 |
||
