Краткая техническая характеристика: |
до 16 |
|
Наружный диаметр, D, мм |
45-426 |
|
Температура, t°C |
От минус 70° до плюс 450° |
|
Материал |
углеродистые, |

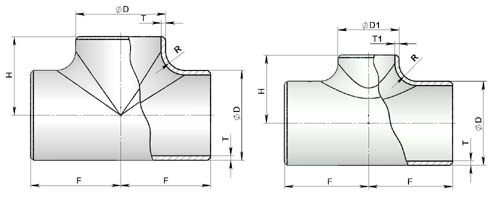

Стандарт устанавливает общие технические условия на бесшовные приварные тройники (равнопроходные и переходные) из углеродистой и легированной стали.
Тройники применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 160 МПа и температуре от -70°С до +450°С.
Условия применения (эксплуатации) тройников устанавливают на основе результатов расчетов на прочность с учетом всех внешних и внутренних силовых воздействий, свойств транспортируемых по трубопроводу веществ и окружающей среды.
Диаметр бесшовных тройников исполнения 2 от 45 до 426 мм.
Пример условного обозначения равнопроходного тройника исполнения 2, диаметр 76 мм, Т=7 мм из стали 20:
Тройник 76х7 ГОСТ 17376-01,
То же из стали 09Г2С для трубопроводов, подконтрольных органам надзора:
Тройник П 76х7 09Г2С ГОСТ 17376-01.
|
DN, мм |
D, мм |
Т, мм |
D1, мм |
T1, мм |
F, мм |
H, мм |
Масса, кг |
|
65 |
76 |
7 |
45 |
5 |
65 |
60 |
1,6 |
|
3,5 |
57 |
з,о |
0,8 |
||||
|
6 |
5 |
1,4 |
|||||
|
7 |
5,5 |
1,6 |
|||||
|
3,5 |
76 |
3,5 |
0,8 |
||||
|
6 |
6 |
1,4 |
|||||
|
80 |
89 |
3,5 |
57 |
3 |
80 |
70 |
1,5 |
|
6 |
4 |
2 |
|||||
|
8 |
5,5 |
2,7 |
|||||
|
3,5 |
76 |
3,5 |
1,5 |
||||
|
6 |
6 |
2 |
|||||
|
8 |
7 |
2,7 |
|||||
|
3,5 |
89 |
3,5 |
1,5 |
||||
|
6 |
6 |
2 |
|||||
|
8 |
8 |
2,7 |
|||||
|
100 |
108 |
4 |
76 |
3,5 |
100 |
80 |
2,2 |
|
6 |
5 |
3,3 |
|||||
|
8 |
6 |
4,5 |
|||||
|
4 |
89 |
4 |
2,2 |
||||
|
6 |
6 |
3,3 |
|||||
|
8 |
8 |
4,5 |
|||||
|
4 |
108 |
4 |
2,2 |
||||
|
6 |
6 |
3,3 |
|||||
|
8 |
8 |
4,5 |
|||||
|
125 |
133 |
4 |
89 |
3,5 |
110 |
95 |
2,9 |
|
6 |
5 |
4,1 |
|||||
|
8 |
6 |
5,9 |
|||||
|
4 |
108 |
4 |
2,9 |
||||
|
6 |
5 |
4,1 |
|||||
|
8 |
6 |
5,9 |
|||||
|
4 |
133 |
4 |
2,9 |
||||
|
6 |
6 |
4,1 |
|||||
|
8 |
8 |
5,9 |
|||||
|
150 |
159 |
4,5 |
108 |
4 |
130 |
110 |
4,8 |
|
6 |
5 |
6,6 |
|||||
|
8 |
6 |
9 |
|||||
|
10 |
9 |
10,1 |
|||||
|
4,5 |
133 |
4 |
4,8 |
||||
|
6 |
5 |
6,6 |
|||||
|
8 |
6 |
9 |
|||||
|
10 |
10 |
10,1 |
|||||
|
4,5 |
159 |
4,5 |
4,8 |
||||
|
6 |
6 |
6,6 |
|||||
|
8 |
8 |
9 |
|||||
|
10 |
10 |
10,1 |
|||||
|
4,5 |
4,5 |
4,8 |
|||||
|
6 |
6 |
6,6 |
|||||
|
8 |
8 |
9 |
|||||
|
10 |
10 |
10,1 |
|||||
|
200 |
219 |
6 |
133 |
5 |
160 |
140 |
10,2 |
|
8 |
6 |
13,8 |
|||||
|
10 |
8 |
16,8 |
|||||
|
12 |
10 |
19,9 |
|||||
|
6 |
159 |
6 |
10,2 |
||||
|
8 |
6 |
13,8 |
|||||
|
10 |
8 |
16,8 |
|||||
|
12 |
11 |
19,9 |
|||||
|
6 |
219 |
6 |
10,2 |
||||
|
8 |
8 |
13,8 |
|||||
|
10 |
10 |
16,8 |
|||||
|
12 |
12 |
19,9 |
|||||
|
250 |
273 |
7 |
159 |
4,5 |
190 |
175 |
18,4 |
|
10 |
.6,0 |
26 |
|||||
|
12 |
8 |
31,2 |
|||||
|
7 |
219 |
6 |
18,4 |
||||
|
10 |
8 |
26 |
|||||
|
12 |
10 |
31,2 |
|||||
|
7 |
273 |
7 |
18,4 |
||||
|
10 |
10 |
26 |
|||||
|
12 |
12 |
31,2 |
|||||
|
300 |
325 |
8 |
219 |
6 |
220 |
200 |
27,4 |
|
10 |
8 |
34,2 |
|||||
|
12 |
10 |
41,1 |
|||||
|
8 |
273 |
7 |
27,4 |
||||
|
10 |
10 |
34,2 |
|||||
|
12 |
12 |
41,1 |
|||||
|
8 |
325 |
8 |
27,4 |
||||
|
10 |
10 |
34,2 |
|||||
|
12 |
12 |
41,1 |
|||||
|
350 |
377 |
10 |
273 |
7 |
240 |
225 |
46 |
|
12 |
10 |
55,2 |
|||||
|
10 |
325 |
8 |
46 |
||||
|
12 |
10 |
55,2 |
|||||
|
10 |
377 |
10 |
46 |
||||
|
12 |
12 |
55,2 |
|||||
|
400 |
426 |
10 |
325 |
8 |
270 |
250 |
55,5 |
|
12 |
10 |
66,6 |
|||||
|
16 |
12 |
88,8 |
|||||
|
10 |
377 |
10 |
55,5 |
||||
|
12 |
12 |
66,6 |
|||||
|
16 |
16 |
88,8 |
|||||
|
10 |
426 |
10 |
55,5 |
||||
|
12 |
12 |
66,6 |
|||||
|
16 |
16 |
88,8 |
