Тройники сварные без накладок ТУ 51 29-81

Тройники сварные без накладок ТУ 51 29-81

Краткая техническая характеристика:
Условное давление, PN (Ру), МПа

От 5,5 до 10,0

Наружный диаметр, D, мм

325-720

Температура, t°C

до -60°С

Материал

20, 12ГС, 09Г2С

Пример условного обозначения тройника сварного без накладок с наружным диаметром корпуса (магистрали) 530 мм, ответвления (штуцера) 325 мм на Ру=7,5 МПа при коэффициенте условий работы 0,6 и на рабочее давление Ру=7,5 МПа при коэффициенте условий работы 0,75:
Тройник ТС 530-325-7,5-0,6-7,5-0,75 ТУ 51-29-81

То же равнопроходный с наружным диаметром корпуса 720 мм на Ру=7,5МПа при коэффициенте условий работы 0,75:
Тройник ТС 1020-7,5-0,6-10,0-0,75 ТУ 51-29-81

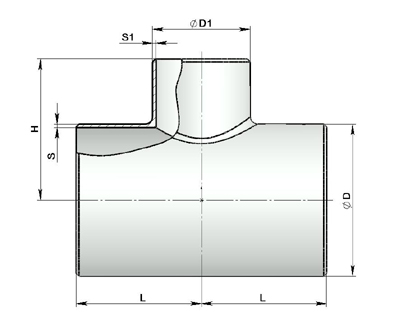

Dу, мм

D, мм

S, мм

D1, мм

S1, мм

L, мм

H, мм

PN, МПа (кгс/см2)

Теор. масса, кг

при коэффициенте работы трубопровода

m=0,6

m=0,75

300

325

12

325

12

300

360

7,5 (75)

7,5 (75)

71

400

426

16

325

350

400

124

426

16

400

151

500

530

14

219

12

250

10,0 (100)

94

273

16

300

450

114

325

12

350

7,5 (75)

137

426

14

450

178

530

500

500

208

700

720

22

325

12

400

550

10,0 (100)

305

426

14

450

385

530

500

471

720

22

800

800

752
