| Тип конструкции насоса | консольные, вихревые |
| Область применения | водоснабжение горячее, водоснабжение холодное, повышение давления, циркуляция, питание котлов |
| Перекачиваемая среда | вода чистая, вода горячая |
| Подача макс. - Q max, м3/час | 93 |
| Напор макс. - H max, м | 190 |
Центробежные вихревые насосы ЦВК применяются в системах питания котлов малой мощности.

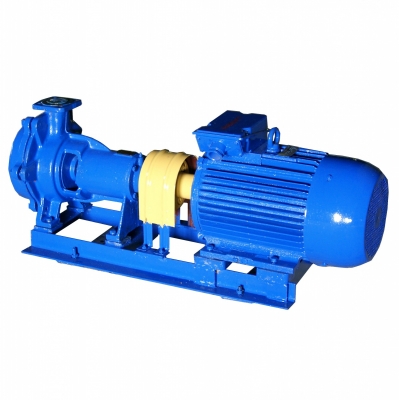

Центробежно-вихревые насосы ЦВК — двухступенчатые, консольные с приводом от двигателя через соединительную муфту. Первая ступень цетробежная, вторая — вихревая. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее. Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке насоса.
Перекачиваемая жидкость: Насосы ЦВК и агрегаты на их основе предназначены для перекачивания воды и других нейтральных жидкостей кинематической вязкостью до 36*10-6 м²/с (36сСт), плотностью не более 1200 кг/м³ с содержанием твёрдых включений по массе не более 0,01% и размером не более 0,05 мм. Температура перекачиваемой среды от 258 до 378К (от минус 15 до 105°С).
Условные обозначения:
ЦВК 6,3/160 У2 ТУ26-06-1280-87
где ЦВК 6,3/160 — типоразмер насоса;
6,3 — подача, л/с;
160 — напор, м;
У2 -— климатическое исполнение и категория размещения при эксплуатации.
Рабочее колесо первой ступени - центробежное, второй ступени - вихревое. Такое сочетание позволяет получить с помощью первой ступени нормальные условия всасывания, а с помощью второй ступени - высокий напор. Центробежно-вихревые насосы применяются в системах водоснабжения, питания котлов малой мощности.
Среды: предназначены для перекачивания воды и других нейтральных жидкостей кинематической вязкостью до 36сСт, плотностью не более 1200 кг/м³ с содержанием твердых включений по массе не более 0,01% и размером не более 0,05 мм. Температура перекачиваемой среды от -15º до +105ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств.
Материалы: основных деталей (корпус, крышка, центробежное колесо) - чугун, вал - сталь 45, вихревое колесо - сталь 20Х13Л. Уплотнение вала - торцовое или сальниковое.
Технические характеристики насосов ЦВК
| Марки | Подача (номин.), м³/ч | Напор, м | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Давление на входе в насос, кгс/см², до | Давление на выходе из насоса, кгс/см² | КПД насоса, % | Напряжения сети, В |
| ЦВК 4/112 | 14.4 | 112 | 17 | 2950 | 2.5 | 20.5 | 40 | 220; 380; 660 |
| ЦВК 5/125 | 18 | 125 | 21 | 2950 | 2.5 | 20.8 | 43 | 220; 380; 660 |
| ЦВК 6,3/160 | 22.7 | 160 | 29 | 2950 | 2.5 | 21.5 | 44 | 220; 380; 660 |
Применение
- для питания котлов малой мощности на объектах теплоэнергетики
- для обеспечения циркуляции теплоносителя в системах теплоснабжения на предприятиях ЖКХ
- для поддержания давления в системах водоснабжения жилых и промышленных объектов.
Особенности/преимущества
- применение центробежного колеса на входе в насос позволило улучшить кавитационную характеристику насоса;
- применение комплектующих проверенных поставщиков позволяет гарантировать надежную эксплуатацию
- насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями допускаются к применению во взрывоопасных и пожароопасных производствах.
