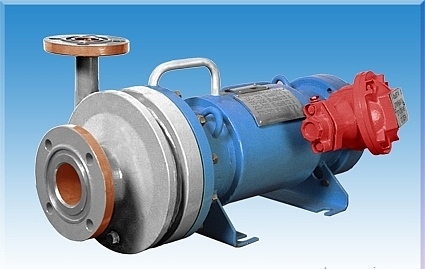

Электронасосы герметичные типа  НГ, БЭН и ЦГ

Предназначены для перекачивания в стационарных условиях нейтральных, химически активных, агрессивных, токсичных, горючих и содержащих вредные вещества всех классов опасности жидкостей (в том числе сжиженных газов), пары которых могут образовывать с воздухом взрывоопасные смеси.

Применяются в химической, нефтяной, нефтехимической, газовой, топливно­энергетической, микробиологической и химико-фармацевтической, пищевой, мясомолочной, промышленности, металлургии, энергетике и других отраслях.

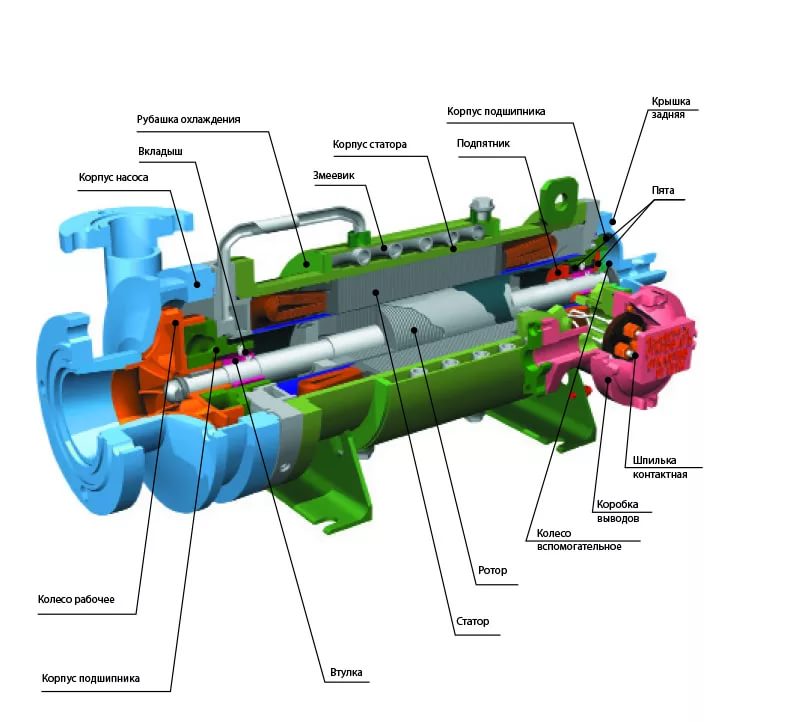

Основные конструктивные особенности герметичных электронасосов:

  • отсутствие сальников или других уплотнений вращающихся частей;
  • моноблочность конструкции, объединяющая насосную часть и встроенный асинхронный двигатель;
  • наличие тонкостенной гильзы, защищающей обмотку статора и ротора от контакта с перекачиваемой средой;
  • рабочее колесо одностороннего входа с щелевым уплотнением, которое исключает возможность попадания в электродвигатель случайных частиц;
  • смазка и охлаждение насосов осуществляется перекачиваемой жидкостью;
  • конструкция насосов обеспечивает автоматическую разгрузку от осевых сил, возникающих в процессе работы;
  • электронасосы могут обогреваться или охлаждаться с применением обогревающей или охлаждающей рубашки, встроенного или выносного холодильника.

Моноблочная бессальниковая взрывозащищенная конструкция и специальные материалы насоса обеспечивают:

  • полную герметичность технологического процесса;
  • отсутствие утечек;
  • сохранение стерильности и чистоты перекачиваемого продукта;
  • высокие антикавитационные качества;
  • широкий диапазон по производительности;
  • безопасность персонала и окружающей природной среды;
  • долговечность, надежность и экономичность в эксплуатации;
  • практическое отсутствие шума и вибрации.

Материал проточной части:

К – нержавеющие стали: 12Х18Н10Т, 12Х18Н9ТЛ

К1 – экономнолегированные стали: 12Х21Н5Т, 10Х21Н5ТЛ

Е – нержавеющие стали: 10Х17Н13М2Т, 12Х18Н12М3ТЛ

А – углеродистая сталь: ст. 3-10

Подбор соответствующего исполнения по материалу осуществляется заказчиком из условия, что линейная скорость материалов проточной части не должна превышать 0,02 мм/год.

Насосы ЦГ, АГ, НГ и БЭН могут устанавливаться во взрывоопасных зонах в со­ответствии с маркировками 1ExdsIIBT4X – 1ExdsIICT1X. Более чем полувековая эксплуатация электронасосов подтверждает их высокое качество и надежность в течении всего срока службы.

Пример обозначения:

3ЦГ 100/50-К-30-5-У2

где:

3 - порядковый номер модернизации;

ЦГ- центробежный герметичный;

100 - номинальная подача в метрах кубических в час;

50 - напор в метрах при номинальной подаче;

К - исполнение по материалу;

30 - номинальная мощность встроенного электродвигателя в киловаттах;

5 - конструктивное исполнение;

У2 - климатическое исполнение и категория размещения по ГОСТ15150-69.

Классификация основных типов жидкостей перекачиваемых насосами типа ЦГ, АГ, НГ и БЭН

Наименование среды

Представители

Вода

Горячая, дистиллированная, обессоленная, морская, водородная, водно-солевой рас­твор, водный раствор NaOH, технологический конденсат и т.д.

Вода с химическими примесями

С нефтепродуктами, жирами, маслами, аммиачная, вода гальванических цехов, с се­роводородом, с цианистыми соединениями, фенольная и т.д.

Сжиженные газы

Фреоны, хладоны, этан, пропан, бутан, пропилен, аммиак жидкий, жидкая двуокись углерода, пентан, сероводород, пропанпропилен, жидкий сухой хлор, изобутан, газ конденсат, гептил, изобутилен, изобутиловая фракция и т.д.

Минеральные кислоты и их ангидриды

Азотная, серная, соляная, фосфорная, борная и т.д.

Органические кислоты

Уксусная, муравьиная, пропионовая, жирные кислоты, винная, лимонная, акриловая, хлорсульфоновая, масляная нитрилакриловая кислота, дикарболовые кислоты, и т.д.

Щёлочи, основания

Натрий едкий, аммиак, калия гидроксид, известковое молоко, обезжиривающие рас­творы и т.д.

Растворы солей минеральных кислот

Натрий хлористый, сернокислый натрий, сульфат аммония, сульфат натрия и т.д.

Окиси, перекиси

Перекись водорода, окись этилена, четырёхокись азота, жидкая двуокись углерода, окись пропилена, хлорокись фосфора и т.д.

Нефтепродукты

Масло индустриальное, трансформаторное, компрессорное, олифы, бензин, керо­син, растворители, антифриз, этилен, дизельное топливо, масло КП-8, уайт-спирт и т.д.

Эфиры, альдегиды, кетоны

Этилацетат, формальдегид, ацетоуксусный эфир, диэтиловый и метиловый эфир, ди­метилформальдегид, метилэтикетон, масляные альдегиды, винилацетат, дифиени­локсид, ацетофенол, формалин, фурфурол, бутилацетат и т.д.

Амины

Диметиламин, триметиламин, этилендамин, акриламид, анилин, гидроксиламин, триэтаноламин, полиэтиленполиамин, триэтиламин, уротропин и т.д.

Спирты

Этиловый, метиловый, пропиловый, бутиловый, изоамиловый, глицерин, суммар­ные спирты, циклогексанол, спиртовый раствор, спирт конденсат, изопропанол, эти­ленгликоль, диэтиленгликоль триэтиленгликоль, этилгексанол и т.д.

Галоидоуглеводы

Дихлорэтан, дихлорбензол, хлорамин, четырёххлористый углерод, винилхлорид, диметилхлорсилан, метиленхлорид, оксихлорен, тетрахлорэтилен, тетрахлорэтан, хлористый метил, хлористый этил, хлорсилан, хлороформ, хлорбензолтрифторид, этиленхлоргедрин, этилхлорид, этилхлоргидрин, этилхлоргидрат, циклогексан и т.д.

Ароматические и терпеновые углево­дороды

Бензол, скипидар, ксилол, толуол, изопропилбензол, моноэтилбензол, полиалкил­бензол, физопропилтолуол, хлорбензолтрифторид, этилбензол, цианистый бензол, нитробензол, фенол, тосол, крезолы, изопрен, пиридин, алкилфенол, дибутилфталат, дикрезол, метаксилол, метилметакриалат, трифенилфосфат и т.д.

Микробиологические продукты

Биопрепараты, биосуспензин, органическо-солевой водный раствор, биоамины и т.д.

ВОТ

Высокотемпературные теплоносители, дифенильная смесь, ароматизированные мас­ла и т.д.

Прочие среды

Высокомолекулярные соединения, краситель и т.д.
∧
