Насосы консольные К, КМ

Насосы КМ консольные моноблочные для холодного, горячего водоснабжения    Насосы К , 1К консольные для холодного и горячего водоснабжения

Тип конструкции насоса консольные
Область применения водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, металлургия, горное дело
Перекачиваемая среда вода чистая, вода горячая
Подача макс. - Q max, м3/час 295
Напор макс. - H max, м 98

Назначение

Насосы центробежные консольные типа К, 1К, КМ и агрегаты электронасосные на их основе предназначены для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по плотности, вязкости, химической активности с рН=6…9, с содержанием твердых включений не более 1% по массе, размером не более 0,2 мм. Температура перекачиваемой жидкости:

  • для насосов 1К80-50-200, 1К80-65-160, 1К100-80-160, 1К100-65-200, 1К100-65-250, 1К150-125-315 – от -10 до +1050С;

  • для всех остальных насосов К, 1К  - от -10 до +850С;

Насосы (агрегаты) К, 1К относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 по ГОСТ 15150-69 .

Насосы (агрегаты) 1К соответствуют требованиям ТР ТС 010/2011.

Насосы 1К  ТУ 3631-096-05747979-97 с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011  и предназначены для установки во взрывоопасных и пожароопасных помещениях.

Конструкция

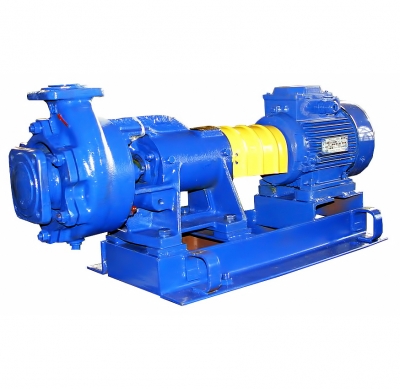

Насосы типа К, 1К – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала. Корпус насоса представляет чугунную отливку, в которой выполнены входной и выходной патрубки, спирально-кольцевой отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения. Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо разгружено от действия осевой силы на насосах с условным диаметром рабочего колеса 200-315мм разгрузочными отверстиями, выполненными на основном диске колеса, а на насосах с условным диаметром рабочего колеса 160мм – импеллером, выполненным на основном диске колеса. Вал насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами служат два радиально-упорных или радиальных подшипника, установленных в кронштейне. Присоединительные размеры фланцев – по ГОСТ12815-80, тип 1.

Условное обозначение

1К 80-50-200а-т-Е У3.1  ТУ 3631-096-05747979-97, где :

  • 1 – индекс модернизации насоса;
  • К – консольный насос;
  • 80 – диаметр входного патрубка, мм;
  • 50 – диаметр выходного патрубка, мм;
  • 200 –диаметр рабочего колеса (условный), мм;
  • а - индекс обточки рабочего колеса:
    • а,б,в - уменьшенный диаметр рабочего колеса,
    • л, м - увеличенный диаметр рабочего колеса
  • т - тип уплотнения:
    • с - сальниковое уплотнение,
    • т- торцовое уплотнение
  • Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах  по ГОСТ 31839-2012. Для насосов общепромышленного назначения  индекс не проставляется.
  • У3.1 – климатическое исполнение и категория размещения.

К45/30 У3.1 ТУ3631-226-05747979-2003, где:

  • К - консольный
  • 45 - подача, м³/ч
  • 30 - напор, м
  • У3.1 - климатическое исполнение

Технические характеристики консольных  насосов К, 1К

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Давление на входе в насос, кгс/см², (не более) КПД насоса, % Напряжения сети, В Допускаемый кавитационный запас, м, (не более)
К 8/18 8 18 1.2 2900 2.5 53 220; 380 3.8
1К 8/18 8 18 1.2 2900 2.5 53 220; 380 3.8
К 20/30 20 30 3.5 2900 2.5 64 220; 380 3.8
1К 20/30 20 30 3.5 2900 2.5 64 220; 380 3.8
К 45/30 45 32 6.5 2900 2.5 72 220; 380 4
К 160/30 160 30 20 1450 2.5 75 220; 380 4.2
К 290/30 290 30 35.1 1450 2.5 82 220; 380 4.2
1К 50-32-125 12.5 20 1.6 2900 3.5 58 220; 380 3.5
1К 65-50-160 25 32 4.3 2900 3.5 62 220; 380 3.8
1К 80-50-200 50 50 15 2900 3.5 65 220; 380 3.5
1К 80-65-160 50 32 7 2900 6 72 220; 380 4
1К 100-65-200 100 50 24.5 2900 6 70 220; 380 4.5
1К 100-65-250 100 80 40 2900 3.5 67 220; 380 4.5
1К 100-80-160 100 32 12.8 2900 6 79 220; 380 4.5
1К 150-125-315 200 32 30 1450 3.5 76 220; 380 4



Условное обозначение насосов КМ


КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003, где :

  • КМ – консольный моноблочный;
  • 50 – условный диаметр всасывающего  патрубка, мм;
  • 32 – условный диаметр выходного патрубка; мм;
  • 125 – условный диаметр рабочего колеса; мм
  • а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
  • С– тип уплотнения :  Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
  • У – климатическое исполнение;
  • 3.1 – категория размещения.

Конструкция насосов КМ

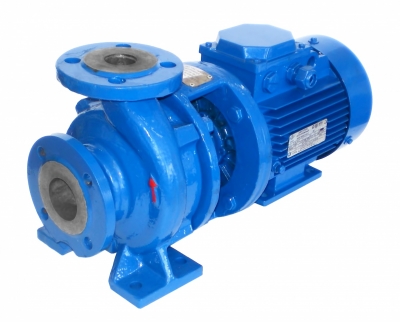

Электронасос состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса. Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.

Технические характеристики насосов КМ

Марки Подача (номин.), м³/ч Напор, м Частота вращения, об/мин

Давление на входе в насос, кгс/см²,

(не более)

 КПД насоса, % Напряжения сети, В Допускаемый кавитационный запас, м, (не более) Мощность двигателя, кВт
КМ 50-32-125 12.5 20 2900 3.5 58 380 3.5 2.2
КМ 50-32-125а 10 16 2900 3.5 56 380 3.5 1.5
КМ 65-50-125 25 20 2900 3.5 66 380 3.8 4
КМ 65-50-125а 23 16 2900 3.5 64 380 3.8 4
КМ 65-50-160 25 32 2900 3.5 62 380 3.8 5.5
КМ 65-50-160а 20 25 2900 3.5 59 380 3.8 4
КМ 80-65-160 50 32 2900 6 71 380 4 7.5
КМ 80-65-160а 45 28 2900 6 69 380 4 7
КМ 80-65-160б 40 20 2900 6 66 380 4 5.5
КМ 80-50-200 50 50 2900 6 66 380 4.5 15
КМ 80-50-200а 45 40 2900 6 62 380 4.5 11
КМ 100-65-200 100 50 2900 6 73 380 4.5 30
КМ 100-65-200а 90 40 2900 6 66 380 4.5 22
КМ 100-65-250 100 80 2900 6 68 380 4.5 45
КМ 100-65-250а 90 67 2900 6 64 380 4.5 37
КМ 100-80-160 100 32 2900 6 76 380 4.5 12
КМ 100-80-160а 90 26 2900 6 71 380 4.5 11
КМ 100-80-160б 80 20 2900 6 71 380 4.5 7
КМ 150-125-250 200 20 1450 6 82 380 4.2 18.5
КМ 150-125-250а 180 16 1450 6 81 380 4.2 15

Применение

  • для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов
  • для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
  • в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
  • для обеспечения водой садоводческих и дачных посёлков
  • в системах пожаротушения нефтегазовой промышленности, жилых и гражданских объектов
  • на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды.

Особенности/преимущества

  • различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
  • применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса;
  • применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускаются к применению во взрыво- и пожароопасных производствах.

для насосов КМ

  • компактность конструкции;
  • отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шума.



∧
