Насосы двухстороннего входа типа Д

 насос д

Тип конструкции насоса двухстороннего входа
Область применения водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, поддержание пластового давления, металлургия, горное дело
Перекачиваемая среда вода чистая, вода горячая, вода морская, химически активные среды
Подача макс. - Q max, м3/час 6300
Напор макс. - H max, м 141

Назначение

Насосы центробежные двустороннего входа типа Д и агрегаты электронасосные на их основе, предназначены для перекачивания воды и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60x10-6 м2/с (60сСт), температурой от 233К до 368К (от минус 40 до плюс 95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5 ГПа (650кгс/мм2). Насосы Д (агрегаты) не предназначены для перекачивания взрывопожароопасных жидкостей.

Агрегаты с насосами, имеющими индекс исполнения «Е» и укомплектованные взрывозащищенными электродвигателями, соответствуют требованиям    ТР ТС 010/2011, ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях.

Одноступенчатые центробежные насосы типа Д — оборудование, которое отличает хорошая всасывающая способность и высокий КПД. Подобные модели относят к горизонтальным центробежным одноступенчатым агрегатам с двусторонним полуспиральным подводом жидкости к рабочему колесу и со спиральным отводом. Их используют для перекачки воды и жидкости, которые имеют схожие с ней свойства (аналогичную химическую активность, вязкость). Рабочая среда не должна содержать большого количества твердых примесей.  Оборудование широко использует на насосных станциях промышленного, городского и сельского назначения, выполняя задачи по водоснабжению и орошению.

Конструкционные особенности

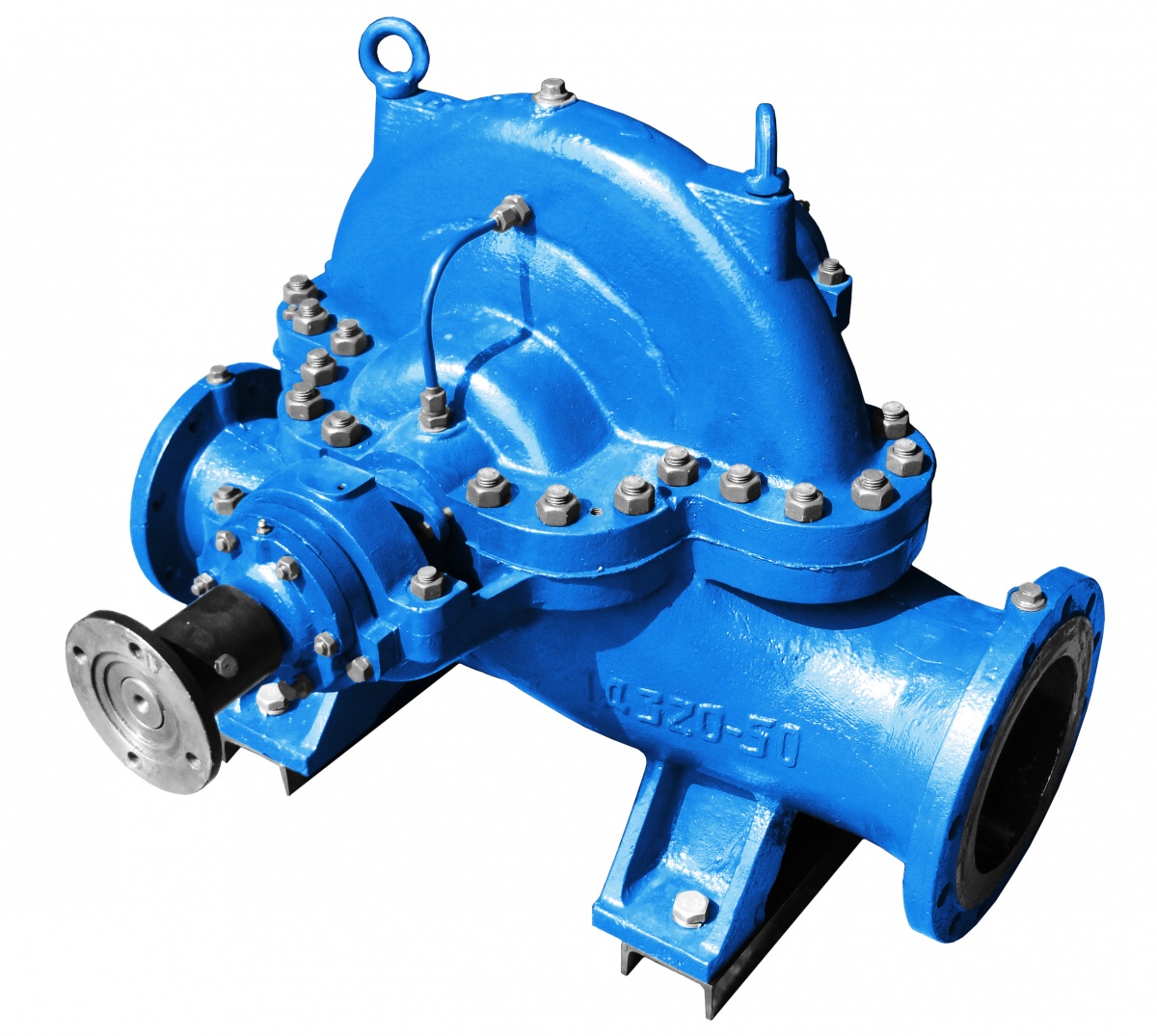

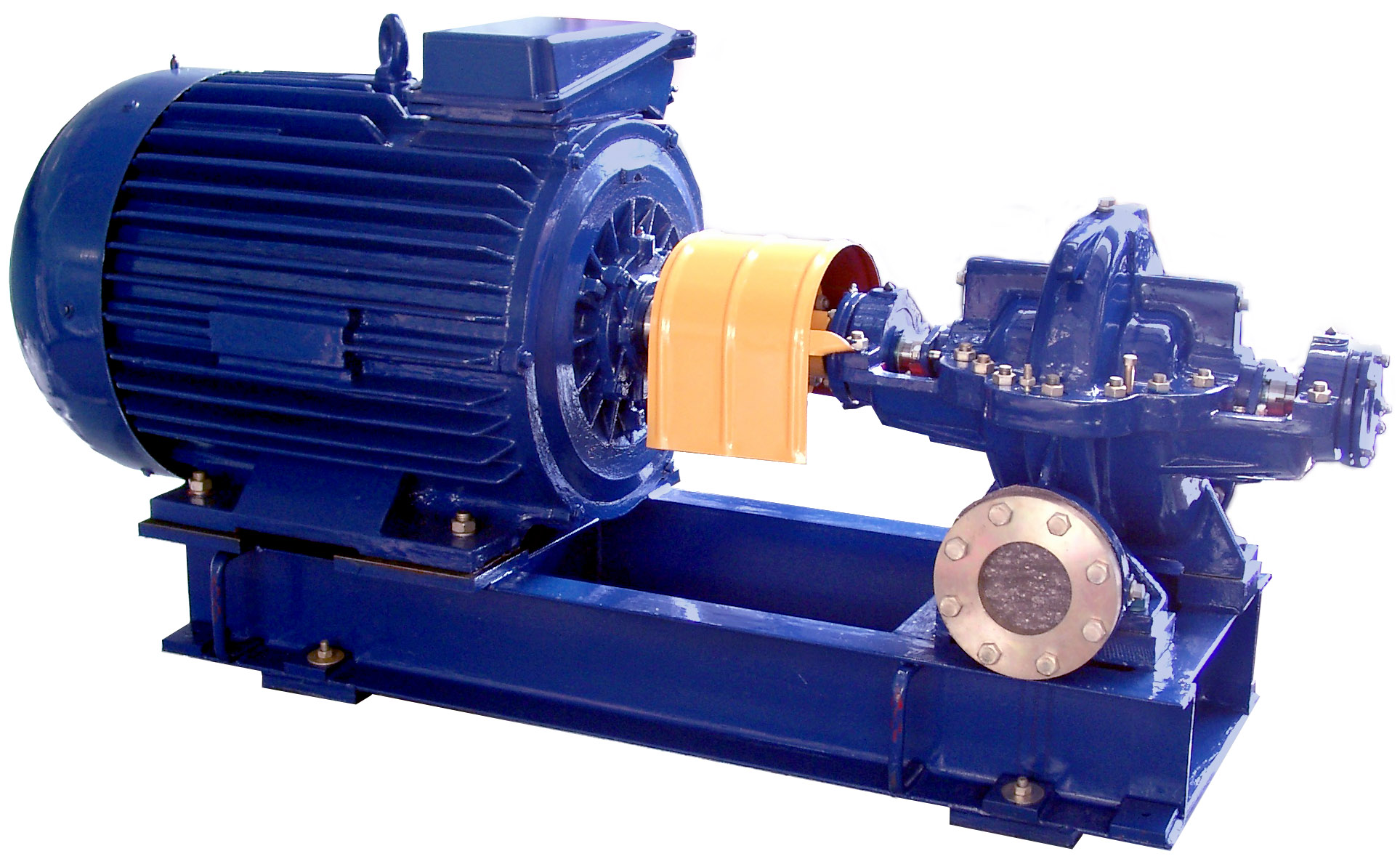

Агрегаты изготавливаются из серого чугуна. Корпус моделей типа Д, 1Д и 2Д снабжен разъемом в горизонтальной плоскости. Напорный и всасывающий патрубки размещены в нижней части корпуса насоса. Это позволяет не разбирать насос для того, чтобы заменить детали ротора. Конструкция дает возможность произвести ремонт, не отсоединяя трубопровод и не демонтируя двигатель. Электрический двигатель с помощью упругой втулочно-пальцевой муфты приводит в движение ротор. Рабочее колесо имеет двусторонний вход. Это позволяет уравновешивать осевые силы. Появление протечек на валу помогают избежать двойные сальниковые уплотнения.

Технические характеристики насосов Д

Марки

Подача (номин.), м³/ч

Напор, м

Мощность потребляемая насосом (номин.), кВт

Мощность потребляемая насосом (макс.), кВт

Частота вращения, об/мин

Д 160-112

160

112

75

86

2900

Д 160-112а

140

100

65

75

2900

Д 160-112б

135

80

44

53

2900

Д 160-112м

160

122

80

92

2900

Д 160-112

80

28

10.5

12

1450

Д 160-112а

75

25

8.8

10.5

1450

Д 160-112б

70

21

7.6

8.8

1450

Д 160-112м

90

30

12

13

1450

Д 200-36

200

36

29

35

1450

Д 200-36а

190

30

25

27

1450

Д 200-36б

180

25

19

21.5

1450

Д 320-50

320

50

60

68

1450

Д 320-50а

300

39

45

48

1450

Д 320-50б

300

30

32

35

1450

1Д 200-90

200

90

75

80

2900

1Д 200-90а

180

74

57

60

2900

1Д 200-90б

160

62

42

44

2900

1Д 200-90

100

22.5

10

12.5

1450

1Д 200-90а

90

19

9

10.5

1450

1Д 200-90б

80

16

7.5

9.5

1450

1Д 250-125

250

125

120

131

2900

1Д 250-125а

240

110

95

105

2900

1Д 250-125б

220

90

82

92

2900

1Д 250-125

125

30

17

18.5

1450

1Д 250-125а

120

27.5

15

16.5

1450

1Д 250-125б

110

22

11.5

12.5

1450

1Д 315-50

315

50

56

62

2900

1Д 315-50а

300

42

42

46

2900

1Д 315-50б

220

36

33

36

2900

1Д 315-71

315

71

78

87

2900

1Д 315-71а

300

62

64

72

2900

1Д 315-71б

280

52

56

65

2900

1Д 315-71

160

18

12

15

1450

1Д 315-71б

130

14

8

11.5

1450

1Д 315-71а

150

17

11

14

1450

1Д 320-50-2

500

63

115

142

1700

1Д 320-50-1

240

115

110

140

2100

1Д 320-50-1

200

90

78

102

1900

1Д 320-50-1

180

74

55

80

1700

1Д 320-50-2

320

50

60

70

1450

1Д 320-50-2

315

71

76

90

1650

1Д 320-50-2

300

62

70

82

1550

1Д 320-50-2

315

100

130

155

1950

1Д 320-50-2

400

100

115

135

2000

1Д 500-63

500

63

113

130

1450

1Д 500-63а

450

53

92

97

1450

1Д 500-63б

400

44

68

72

1450

1Д 500-63

340

28

38

41

980

1Д 500-63а

300

24

31

34

980

1Д 500-63б

270

20

22

24

980

1Д 630-90

630

90

206

230

1450

1Д 630-90а

550

74

170

192

1450

1Д 630-90б

500

60

116

130

1450

1Д 630-90

500

38

78

84

980

1Д 630-90а

470

30

60

64

980

1Д 630-90б

420

25

46

50

980

1Д 630-125

630

125

320

353

1450

1Д 630-125а

550

101

220

266

1450

1Д 630-125б

500

82

180

199

1450

1Д 630-125

500

54

102

106

980

1Д 630-125а

450

45

83

89

980

1Д 630-125б

420

38

63

68

980

1Д 720-90

720

90

222

257

1450

1Д 720-90а

650

74

164

189

1450

1Д 720-90б

580

59

118

135

1450

1Д 720-90

485

41

68.5

79.5

980

1Д 720-90а

440

34

51.5

58.5

980

1Д 720-90б

390

27

37

42

980

1Д 800-56

800

56

150

173

1450

1Д 800-56а

740

48

120

127

1450

1Д 800-56б

700

40

103

108

1450

1Д 800-56

540

28

50

54

980

1Д 800-56а

500

22

40

43

980

1Д 800-56б

470

19

31

35

980

1Д 1250-63

1250

63

270

290

1450

1Д 1250-63а

1100

52.5

200

218

1450

1Д 1250-63б

1050

44

160

180

1450

1Д 1250-63

800

28

82

90

980

1Д 1250-63а

740

24

62

68

980

1Д 1250-63б

710

20

49

51

980

1Д 1250-125

1250

125

560

610

1450

1Д 1250-125а

1150

102

410

455

1450

1Д 1250-125б

1030

87

340

375

1450

1Д 1250-125

800

56

165

185

980

1Д 1250-125а

750

48

140

150

980

1Д 1250-125б

700

40

110

120

980

1Д 1600-90

1600

90

480

520

1450

1Д 1600-90а

1450

75

380

420

1450

1Д 1600-90б

1300

63

290

320

1450

1Д 1600-90

1000

40

140

155

980

1Д 1600-90а

970

34

118

130

980

1Д 1600-90б

870

16



17

1450

2Д 630-90

630

90

210

250

2900

2Д 630-125

630

125

280

326

2900

2Д 2000-21

2000

21

146

146

980

2Д 2000-21а

1750

18

102

102

980

2Д 2000-21

1250

13

58

58

730

2Д 2000-21а

1250

10

45

45

730

 Применение

  • в системах горячего и холодного водоснабжения/теплоснабжения
  • в системах водозаборов
  • для подачи пластовой жидкости на нефтяных месторождениях
  • для подачи морской воды в системах пожаротушения морских портовых сооружений
  • для перекачивания воды с примесью нефтепродуктов на нефтедобывающих и нефтеперерабатывающих предприятиях
  • в химической промышленности для перекачивания жидкостей сходных по своим свойствам с водой
  • для перекачивания технической воды на объектах теплоэнергетики, включая АЭС
  • в металлургической промышленности в системах охлаждения
  • в системах пожаротушения промышленных и гражданских объектов, в т. ч. в установках с дизельным приводом.

Особенности/преимущества

  • различные исполнения по материалам проточной части позволяют использовать насосы в различных областях промышленности и использоваться как для перекачивания воды, так и для перекачивания морской воды, пластовой воды и химически активных нетоксичных жидкостей;
  • различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
  • применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
  • исполнение проточной части на высоконапорных насосах в виде двойной спирали позволяет снизить радиальные нагрузки на ротор при работе насоса на неноминальных режимах;
  • наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов;
  • насосы Д, 1Д ТУ 26-06-1015-88 с торцовым уплотнением вала в составе агрегата со взрывозащищенным двигателем допускаются к эксплуатации во взрывоопасных производствах.
