СУиЗ "Лоцман" + L2

  Станция (шкаф) управления и защиты СУиЗ "Лоцман+ L2" - автоматика для погружного или центробежного насоса и его электродвигателя

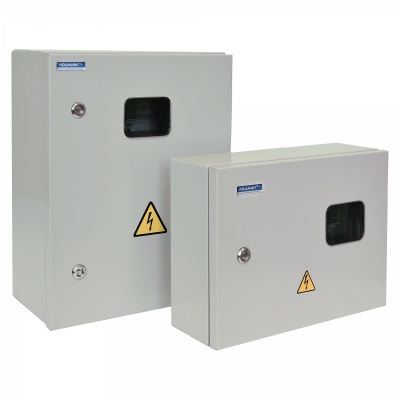

        СУиЗ Лоцман+ L2   СУиЗ Лоцман+ L2   СУиЗ Лоцман+ L2      СУиЗ Лоцман+ L2

Применение:

  • для обеспечения управления, контроля и защиты насосов (погружных/центробежных), которые применяются на водоканалах, в структурах ЖКХ;
  • для обеспечения контроля и управления насосов (погружных/центробежных),  работающих в системах водоснабжения/водоотведения промышленных предприятий;
  • в сельском хозяйстве для контроля и защиты насосов (погружных/центробежных), задействованных в системах полива сельхозугодий;
  • в системах повышения давления жилых и промышленных объектов;
  • на объектах теплоэнергетики для обеспечения управления, контроля и защиты насосов (погружных/центробежных), задействованных в системе обеспечения технической водой;
  • автоматическое осушение дренажного приямка по датчикам уровня;
  • на производственных объектах для обеспечения управления, контроля и защиты узлов и механизмов, в составе которых используются трехфазные асинхронные электродвигатели.



Марки, характеристики СУиЗ Лоцман + L2:

Марки Масса, кг

Ток электродвигателя

макс., А

Степень защиты

корпуса

Габаритные размеры,

мм (не более)

Рекомендуемая мощность

двигателя, кВт
СУиЗ Лоцман+ L2 - 25 8 25 IP 54 310х420х150 0.3...11
СУиЗ Лоцман+ L2 - 40 8 40 IP 54 310х420х150 9...17
СУиЗ Лоцман+ L2 - 80 11 80 IP 54 505х300х190 22...37
СУиЗ Лоцман+ L2 - 100 16 100 IP 54 500х400х220 30...45
СУиЗ Лоцман+ L2 - 160 25 160 IP 54 650х500х220 45...75
СУиЗ Лоцман+ L2 - 200 27 200 IP 54 650х500х220 75...90

  Основные технические характеристики

Наименование Значение
Номинальное напряжение питания, В / частота тока, Гц ~380/50
Количество вводов питания, шт. 1
Допустимое отклонение напряжения питания от номинала, % +10 - 15
Максимальный ток подключаемого электродвигателя, А (в зависимости от исполнения) 200
Диапазон температуры эксплуатации, °С -40…+40
Степень защиты оболочки по ГОСТ 14254-80 IP54
Ввод электропитания, электродвигателя и датчиков в нижней части шкафа
Вид климатического исполнения У2

 Условное обозначение
СУиЗ Лоцман+ L2-25-IP54-У2   ТУ 3432-112-00217975-2011, где:

  • Лоцман+ L2 - станция управления и защиты L2
  • 25 - максимальный рабочий ток подключаемого электродвигателя, А
  • IP54 - степень защиты оболочки по ГОСТ 14254-96
  • У2 - Климатическое исполнение и категория размещения.

Назначение

Станция управления и защиты (далее по тексту СУиЗ) «Лоцман+ L2» предназначена для управления насосами и защиты любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором как отечественного, так и импортного производства по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.

СУиЗ «Лоцман+ L2» выполняет:

  • защиту электродвигателей асинхронных трехфазных:

    • защита электродвигателя от перегрузки/недогрузки по току;

    • защита электродвигателя от обрыва, перекоса или неправильного чередования фаз;

    • защита электродвигателя от повышения/понижения сетевого напряжения;

    • защита электродвигателя от замыкания на корпус;

    • защита электродвигателя и насоса от «сухого» хода.

  • автоматическое управление насосами (насосными агрегатами) в процессе налива/слива жидкостей в емкости - автоматическое поддержание уровня воды в резервуаре;

  • автоматическое осушение дренажного приямка по датчикам уровня;

  • В качестве датчиков уровня могут использоваться одиночные датчики с «сухими» контактами, электроконтактные манометры (ЭКМ) любого исполнения, поплавковые выключатели, кондуктометрические (электродные) и прочие дискретные;

  • Расширенный температурный диапазон и высокая степень пылевлагозащиты, позволяющая использовать станцию на открытом воздухе.

СУиЗ соответствует климатическому исполнению У2 по ГОСТ15150-69. (У2 - эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус 40°С до плюс 40°С и верхним значением относительной влажности 80% без образования конденсата.). Степень защиты СУиЗ от воды и пыли - IP 54 по ГОСТ 14254-96.

Входные сигналы шкафа управления

Наименование входного сигнала Вид сигнала
Датчик “сухого” хода ~ 15В
Датчик верхнего уровня
Датчик нижнего уровня
«Внешнее» управление

Выходные сигналы шкафа управления

Наименование выходного сигнала Характеристика
Настраиваемое пользователем событие (выбирается в установочном меню МК) НО/НЗ контакты реле ~250В, 1А

СУиЗ обеспечивает работу насоса в следующих режимах:

  • «Ручной» - включение двигателя насоса от кнопок на лицевой панели контроллера;
  • «Автоматический» - управление по сигналу от датчика(ов) давления или уровня.

СУиЗ обеспечивает в автоматическом режиме выполнение следующих основных функций:

  • налив/дренаж емкости по сигналам от дискретных датчиков уровня различного типа (электродные, ЭКМ, поплавковые и пр.);
  • налив/дренаж емкости по таймеру и одному из датчиков уровня (время таймера от 1 до 180 минут);
  • налив/дренаж емкости по реле давления;
  • удаленное включение/отключение двигателя станции по сигналу внешнего управления.

СУиЗ обеспечивает защиту в следующих ситуациях:

  • «сухой» ход (при использовании соответствующего датчика);
  • перегрузка двигателя – настраивается пользователем в диапазоне 1…300 А;
  • недогрузка двигателя (защита от «сухого» хода без дополнительного датчика) – настраивается пользователем в диапазоне 0,5…299 А;
  • неправильное чередование или отсутствие питающих фаз (проверяется при включении);
  • слишком высокое или слишком низкое питающее напряжение – настраивается пользователем в диапазоне 180…245 В;
  • обрыв/перекос фаз;
  • неправильное срабатывание датчиков уровня (при автоматическом режиме работы);
  • низкое сопротивление изоляции электродвигателя – менее 15 кОм.



    ∧
