Вихревые насосы ВК, ВКС

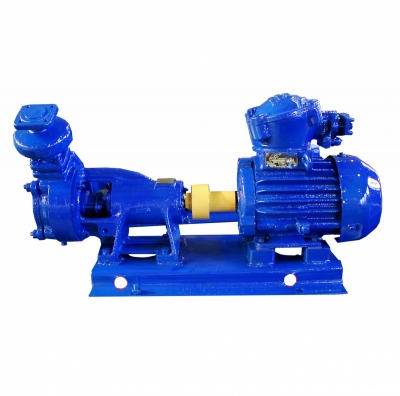

Вихревые насосы ВК, ВКС  представляют собой горизонтальные, вихревые, консольные электронасосные агрегаты, предназначеные для перекачивания воды, нейтральных и химически активных жидкостей, температурой от -40 до +80°С, неагрессивных к материалам проточной части, вязкостью до 36 сСт, с содержанием твёрдых включений не более 0,01% по массе и размером не более 0,05 мм.

Вихревые насосы ВК, ВКС   характеризуются работой вихревого колеса, представляющего собой плоский диск с короткими радиальными прямо­линейными лопастями, расположенными на периферии колеса. В корпусе имеется кольцевая полость, в которую и входят лопасти колеса. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопастей, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.
При вращении колеса жидкость увлекается лопастями и одновременно под воздействием центробежной силы, закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Особенность работы вихревого колеса заключается в том, что одна и та же частица жидкости, двигаясь по винтовой траектории, на участке от входа в кольцевую полость до выхода из неё многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а, следовательно, и напора. Благодаря этому вихревой насос в состоянии развить напор в 2-4 раза больший, чем центробежный насос при одном и том же диаметре колеса и тех же оборотах. Это, в свою очередь, приводит к значительно меньшим габаритным размерам и весу вихревых насосов в сравнении с центробежными.

Достоинством вихревых насосов является то, что они обладают самовсасывающей способностью (особенно насосы типа ВКС с воздушным колпаком) , исключающей необходимость заливки корпуса и всасывающей линии насоса перекачиваемой жидкостью перед каждым пуском.
Недостатком вихревых насосов является сравнительно невысокий КПД (18-40%) и быстрый износ их деталей при работе на жидкостях, содержащих взвешенные твердые частицы.
Для обеспечения самовсасывания вихревые насосы изготавливаются с воздушным колпаком - исполнение ВКС. Воздушный колпак, присоединенный к напорному патрубку, имеет воздухоотвод и за счёт эжекторного эффекта обеспечивает самовсасывающие способности насоса . При запол­ненном водой корпусе насос может обеспечить самовсасывание 4м вакуумметрической высоты.

Вихревые насосы применяются в системах водоснабжения, пожаротушения, химической водоочистки, отопления и вентиляции, в технологических системах нефтеперерабатывающих предприятий и спиртовых заводов, в системах заполнения и опорожнения транспортных ёмкостей.
Вихревые насосы изготавливают с сальниковым уплотнением (не обозначается) и двойным торцовым уплотнением (обозначается 2Г).

По конструкции вихревые насосы подразделяются на:

ВК – насос вихревой консольный,
ВКС – насос вихревой консольный самовсасывающий (максим. высота всасывания 4 м).

По материалу основных деталей проточной части вихревые насосы изготавливаются следующих исполнений:

А – чугунное (температура перекачиваемой среды от –15 до +85 С),
Б - бронзовое (температура перекачиваемой среды от –40 до +85 С),
К – нержавеющее (температура перекачиваемой среды от –40 до +85 С),
АБ – корпус чугунный, рабочее колесо – бронза (температура от –15 до +85 С). Насосами этого исполнения с двойным торцовым уплотнением возможно перекачивание светлых нефтепродуктов: бензина, керосина, дизельного топлива.

Пример обозначения вихревых насосов  ВК

ВКО 2/26 А – У3.1  ТУ 26-06-1213-81, где :

  • ВК – тип насоса : ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий, ВКО - вихревой консольный обогреваемый/охлаждаемый;
  • 2 -  подача, л/с;
  • 26 - напор, м;
  • А - условное обозначение материала проточной части:  А  - чугунное, Б - бронзовое, К - нержавеющее ;
  • У3.1 (или У2, ОМ2) –климатическое исполнение и категория размещения.



Технические характеристики вихревых насомов ВК

Типоразмер
насоса

Подача
(м3/час)

Напор
(м.в.ст.)

Параметры электродвигателя

Мощность, кВт

Об/мин

ВК 1/16А

3,6

16

1,5

1500

ВК 1/16Б

3,6

16

1,5

1500

ВК 1/16К

3,6

16

1,5

1500

ВК 1/16А-2Г

3,6

16

1,5

1500

ВК 1/16Б-2Г

3,6

16

1,5

1500

ВК 1/16К-2Г

3,6

16

1,5

1500

ВКС 1/16А

3,6

16

1,5

1500

ВКС 1/16Б

3,6

16

1,5

1500

ВКС 1/16К

3,6

16

1,5

1500

ВКС 1/16А-2Г

3,6

16

1,5

1500

ВКС 1/16Б-2Г

3,6

16

1,5

1500

ВКО 1/16А

3,6

16

1,5

1500

ВК 2/26А

7,2

26

5,5

1500

ВК 2/26Б

7,2

26

5,5

1500

ВК 2/26К

7,2

26

5,5

1500

ВК 2/26А-2Г

7,2

26

5,5

1500

ВК 2/26Б-2Г

7,2

26

5,5

1500

ВК 2/26К-2Г

7,2

26

5,5

1500

ВКС 2/26А

7,2

26

5,5

1500

ВКС 2/26Б

7,2

26

5,5

1500

ВКС 2/26К

7,2

26

5,5

1500

ВКС 2/26А-2Г

7,2

26

5,5

1500

ВКС 2/26Б-2Г

7,2

26

5,5

1500

ВКС 2/26К-2Г

7,2

26

5,5

1500

ВКО 2/26А

7,2

26

5,5

1500

ВК 4/28А

14

28

7,5

1500

ВК 4/28Б

14

28

7,5

1500

ВК 4/28К

14

28

7,5

1500

ВК 4/28А-2Г

14

28

7,5

1500

ВК 4/28Б-2Г

14

28

7,5

1500

ВК 4/28К-2Г

14

28

7,5

1500

ВКС 4/28А

14

28

7,5

1500

ВКС 4/28Б

14

28

7,5

1500

ВКС 4/28К

14

28

7,5

1500

ВКС 4/28А-2Г

14

28

7,5

1500

ВКС 4/28Б-2Г

14

28

7,5

1500

ВКС 4/28К-2Г

14

28

7,5

1500

ВКО 4/28А

14

28

7,5

1500

ВК 5/24А(32)

18

32

11

1500

ВК 5/24Б(32)

18

32

11

1500

ВК 5/24К (32)

18

32

11

1500

ВК 5/24А-2Г(32)

18

32

11

1500

ВК 5/24Б-2Г(32)

18

32

11

1500

ВК 5/24К -2Г(32)

18

32

11

1500

ВКС 5/24А(32)

18

32

11

1500

ВКС 5/24Б(32)

18

32

11

1500

ВКС 5/24К(32)

18

32

11

1500

ВКС 5/24А-2Г(32)

18

32

11

1500

ВКС 5/24Б-2Г(32)

18

32

11

1500

ВКС 5/24К-2Г(32)

18

32

11

1500

ВКО 5/24А(32)

18

32

11

1500

ВК 10/45А

36

45

30

1500

ВКС 10/45А

36

45

30

1500

ВКО 10/45А

36

45

30

1500



Насосы вихревые типов ВК, ВКС, ВКО и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типов ВК, ВКС и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
