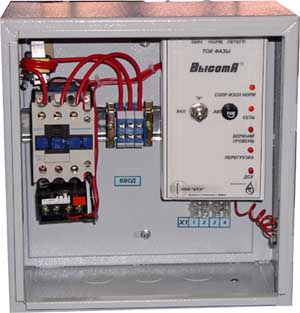

Станция управления защитой СУЗ (в дальнейшем станция) предназначена для автоматического (по уровню и по давлению, в режиме водоподъёма или дренажа), дистанционного и местного управления трёхфазными электродвигателями погружных насосов и защиты их от перегрузок по току, короткого замыкания, неполнофазного режима работы и сухого хода.
В автоматическом режиме станция обеспечивает управление по сигналам датчиков верхнего и нижнего уровней, установленных в резервуаре, от электроконтактного манометра (тип контактов 3, 4, 5, 6) или от реле давления.
В режиме дистанционного управления станция обеспечивает управление по двухпроводной линии (до двух километров).
В режиме местного управления станция включается и выключается автоматическим выключателем.
Станция имеет встроенный имитатор перегрузки по току, позволяющий настраивать станцию по току электродвигателя без использования дополнительных приборов.
В станции предусмотрена блокировка на время воздействия гидроудара. Время блокировки регулируется.
В станции предусмотрена возможность передачи аварийного сигнала за пределы устройства.
Все управляющие цепи имеют гальваническую развязку.
Во всех режимах станция обеспечивает:
-
отключение электродвигателя при обрыве любой из 3-х фаз;
-
отключение электродвигателя при перегрузке по току (в одной или в трёх фазах);
-
отключение электродвигателя при отсутствии воды в скважине;
-
световую сигнализацию перегрузки по току, неполнофазного режима работы, режима «сухого хода», пониженного напряжения и включенного состояния электродвигателя, а в автоматическом режиме уровень воды в накопительной ёмкости (относительно датчиков уровней);
-
восстановление режима работы после прекращения аварийного воздействия, время задержки включения регулируется;
-
индикацию потребляемого тока в одной из фаз электродвигателя.
Станция предназначена для эксплуатации в закрытых помещениях без искусственно регулируемых климатических условий:
-
температура окружающего воздуха от минус 45°С до плюс 40°С;
-
относительная влажность воздуха до 98% при температуре плюс 25°С;
-
высота над уровнем моря до 1000 м;
-
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
Технические характеристики
| Станции управления к насосам ЭЦВ | U, В | Мощность управляемого двигателя, кВт |
max ток главной цепи, А |
Напряжение, В |
Время срабатывания защиты, сек. (не более) |
Время повторного включения, мин. | Степень защиты | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | питания станции | цепи управ-ия | при обрыве фазы | перегрузка по току | |||||||
| СУЗ-10 (однофазный) | 220 | 1 | 3 | 10 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |
| СУЗ 10 | 380 | 1 | 3 | 10 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |
| СУЗ 25 | 380 | 2.2 | 11 | 25 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |
| СУЗ 40 | 380 | 3 | 13 | 40 | 220 | 12 | 3 | 75 | 30 | IP21 | 320x330x160 | 10 |
| СУЗ 100 | 380 | 13 | 45 | 100 | 220 | 12 | 3 | 75 | 30 | IP21 | 505x460x250 | 24 |
| СУЗ 200 | 380 | 45 | 90 | 200 | 220 | 12 | 3 | 75 | 30 | IP21 | 710x680x320 | 55 |
Функции и параметры станций
| Функции и параметры | СУЗ-10 1-3 кВт (3-10 А, ~3x380B) |
СУЗ-40 3-13 кВт (10-40 А, 3x380B) |
СУЗ-100 13-45 кВт (30-100А, ~3x380B) |
СУЗ-200 45-90 кВт (90-200 А, ~3x380B) |
| Ручное управление |
+
|
+
|
+
|
+
|
| Дистанционное управление |
+
|
+
|
+
|
+
|
| Автоматическое управление от датчиков уровня |
+
|
+
|
+
|
+
|
| Защита от перегрузок по току |
+
|
+
|
+
|
+
|
| Защита от перекоса фаз |
+
|
+
|
+
|
+
|
| Защита от сухого хода |
+
|
+
|
+
|
+
|
| Автоматическое включение после прекращения аварийного воздействия |
+
|
+
|
+
|
+
|
| Контроль фазного тока |
+
|
+
|
+
|
+
|
