Насосы химические Х, АХ, АХП

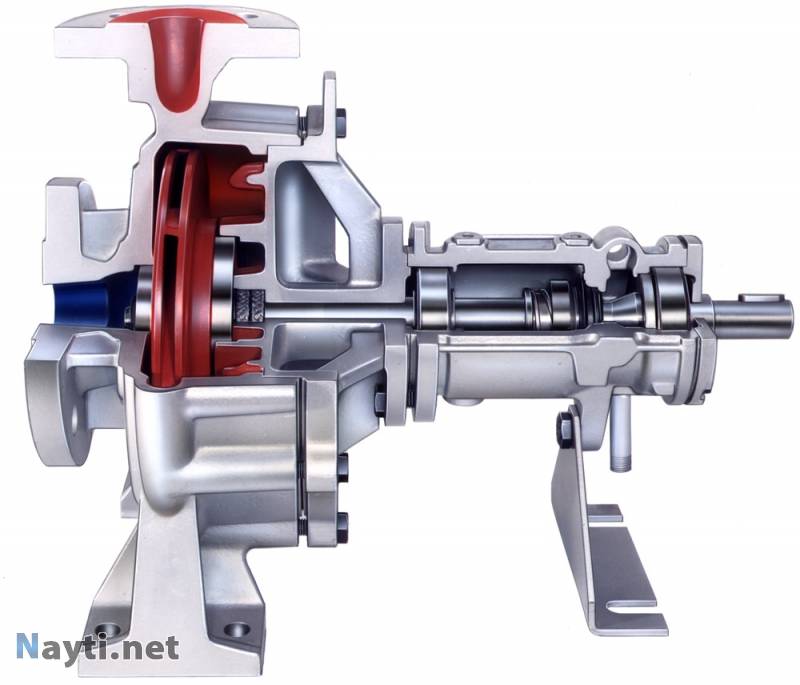

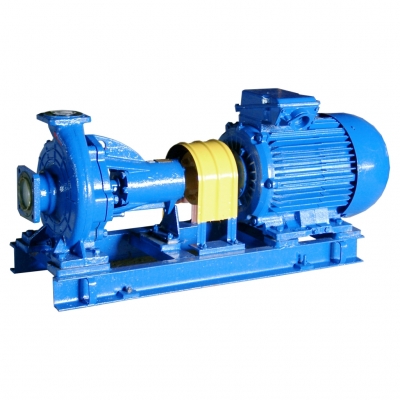

Электронасосы типа X

Насос типа Х – центробежный, горизонтальный, консольный, одноступенчатый насос, который предназначен для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, содержащих твёрдые включения в количестве не более 0,1% по объёму с размером частиц не более 0,2 мм, кинематическая вязкость до 30х10-6 м2/с. Насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях.

  • температура перекачиваемой жидкости от –40°C до +120°C
  • уплотнение вала насоса - двойное торцовое или двойное сальниковое.
  • материал деталей проточной части насосов: хромоникелевая сталь 12Х18Н9ТЛ – "К", хромоникельмолибденовая сталь 12Х18Н12М3ТЛ – "Е", хромоникельмолибденомедистая сталь 07ХН25МДТЛ – "И".

Характеристики насосов Х производства АО "Ливгидромаш" :

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Давление на входе в насос, МПа, не более КПД, % Напряжения сети, В Допускаемый кавитацион. запас, м, не более
Х-65-50-160 25 32 4.3 2900 3.5 62 220/380 3.8
Х-65-50-160а 20 31 4.3 2900 3.5 62 220/380 3.8
Х-65-50-160б 20 25 4.3 2900 3.5 62 220/380 3.8
Х-80-50-200 50 50 15 2900 6 65 220/380 3.5
Х-80-50-200а 45 45 11 2900 6 65 220/380 3.5
Х-100-65-250 100 80 40 2900 6 67 220/380 4.5
Х-100-65-250а 80 70 34 2900 6 67 220/380 4.5
Х-100-65-250б 80 60 27 2900 6 67 220/380 4.5
Х-100-65-250м 100 90 45 2900 6 67 220/380 4,5

Условное обозначение насоса соответствует ГОСТ 10168.1-85

ХО100-80-160-К-СД-У2, где:

  • Х – тип насоса (химический);
  • О – с охлаждением/обогревом;
  • 100 – номинальный диаметр входного патрубка, мм;
  • 80 – номинальный диаметр выходного патрубка, мм;
  • 160 – номинальный диаметр рабочего колеса, мм;
  • К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), либо Е – сталь 12Х18Н12М3ТЛ, либо И – сталь 07ХН25МДТЛ;
  • СД - условное обозначение двойного сальникового уплотнения вала насоса;
  • У – климатическое исполнение;
  • 2 – категория размещения агрегата при эксплуатации.

Тот же насос с обточкой рабочего колеса и двойным торцовым уплотнением вала насоса имеет обозначение ХЕ100-80-160а-К-55-У2, где:

  • Е – конструктивное исполнение для взрывоопасных и пожароопасных производств;
  • а – обточка рабочего колеса;
  • 55 – условное обозначение двойного торцового уплотнения.

Технические характеристики насосов Х и ХО:

Название
агрегата

Номин.
подача,
м³/ч

Номин.
напор,
м

ρ мах,
г/см³

Электро-двигатель

Габаритные
размеры агрегата, мм

Масса насоса,
кг

Масса агрегата,
кг

кВт

об/мин

L

B

H

Х 50-32-125

12,5

20

1,3

3

3000

920

400

307

37

96

1,85

4

3000

950

400

329

37

107

Х 50-32-125а

10,5

17

1,3

2,2

3000

920

400

297

37

91

1,85

4

3000

950

400

329

37

107

Х 50-32-125б

10

12,5

1,3

1,5

3000

895

400

297

37

110

1,85

2,2

3000

920

400

297

37

91

Х(О) 50-32-250

12,5

80

1,3

18,5

3000

1400

470

492

90

288

1,85

30

3000

1380

470

510

90

330

Х(О) 50-32-250д

12,5

88

1,3

18,5

3000

1400

470

492

90

288

1,85

30

3000

1380

470

510

90

330

Х(О) 50-32-250а

11,5

67

1,3

15

3000

1370

470

495

90

276

1,85

22

3000

1330

470

510

90

310

Х(О) 50-32-250б

10,5

55

1,3

15

3000

1370

470

495

90

276

1,85

22

3000

1330

470

510

90

310

Х(О) 65-50-125

25

20

1,3

4

3000

930

400

329

40

110

1,85

5,5

3000

960

400

329

40

115

Х(О) 65-50-125а

23

17

1,3

3

3000

900

400

307

40

99

1,85

5,5

3000

960

400

329

40

115

Х(О) 65-50-125б

20

12,5

1,3

3

3000

900

400

307

40

99

1,85

5,5

3000

960

400

329

40

115

Х(О) 65-50-160

25

32

1,3

7,5

3000

1050

400

370

55

157

1,85

11

3000

1070

400

395

55

186

Х(О) 65-50-160а

22,5

26

1,3

5,5

3000

960

400

349

55

132

1,85

7,5

3000

1050

400

370

55

157

Х(О) 80-65-160

50

32

1,3

15

3000

1260

440

472

60

236

1,85

18,5

3000

1290

440

472

60

248

Х(О) 80-65-160а

45

26

1,3

11

3000

1090

440

423

60

187

1,85

15

3000

1260

440

472

60

236

Х(О) 80-65-160б

42

20

1,3

11

3000

1090

440

423

60

187

1,85

15

3000

1260

440

472

60

236

Х(О) 80-50-200

50

50

1,3

18,5

3000

1290

440

472

73

261

1,85

30

3000

1270

470

510

73

315

Х(О) 80-50-200а

45

40

1,3

15

3000

1260

440

472

73

249

1,85

30

3000

1270

470

510

73

315

Х(О) 80-50-250

50

80

1,3

37

3000

1500

670

590

120

475

1,85

55

3000

1600

670

615

120

575

Х(О) 80-50-250а

45

67

1,3

30

3000

1445

514

520

120

410

1,85

45

3000

1545

670

590

120

495

ХО 80-50-315

50

125

1,3

75

3000

1700

580

805

130

760

1,85

90

3000

1730

580

805

130

800

ХО 80-50-315а

45

100

1,3

55

3000

1690

530

710

130

615

1,85

75

3000

1700

580

805

130

760

Х(О) 100-80-160

100

32

1,3

22

3000

1330

470

510

80

310

1,85

30

3000

1380

470

510

80

330

Х(О) 100-80-160а

90

26

1,3

18,5

3000

1400

440

472

80

277

1,85

30

3000

1380

470

510

80

330

Х(О) 100-80-160б

80

20

1,3

18,5

3000

1400

440

472

80

277

1,85

30

3000

1380

470

510

80

330

Х(О) 100-65-200

100

50

1,3

37

3000

1475

670

590

90

485

1,85

55

3000

1575

670

615

90

585

Х(О) 100-65-200а

90

40

1,3

22

3000

1430

514

605

90

440

1,85

30

3000

1420

514

520

90

425

Х(О) 100-65-250

100

80

1,3

75

3000

1700

735

710

100

805

1,85

90

3000

1730

735

710

100

835

Х(О) 100-65-250а

90

67

1,3

55

3000

1600

675

615

100

655

1,85

75

3000

1700

735

710

100

805

Х 100-65-315

100

125

1,3

110

3000

1875

684

840

180

1050

1,85

160

3000

1955

684

945

180

1325

Х 100-65-315а

90

105

1,3

110

3000

1875

684

840

180

1050

1,85

132

3000

1875

684

840

180

1100

Х(О) 150-125-315

200

32

1,3

45

1500

1620

704

685

185

715

1,85

75

1500

1745

704

780

185

915

Х(О) 150-125-315а

180

26

1,3

37

1500

1575

704

685

185

690

1,85

55

1500

1675

704

710

185

785

Х 150-125-400

200

50

1,3

75

1500

1745

765

815

215

955

1,85

110

1500

1990

765

815

215

1270

Х 150-125-400а

180

40

1,3

75

1500

1745

765

815

215

955

1,85

90

1500

1775

765

815

215

990

Х(О) 200-150-315

315

32

1,3

55

1500

1875

755

745

245

780

1,85

75

1500

1945

755

815

245

920

Х(О) 200-150-315а

290

26

1,3

45

1500

1820

755

720

245

700

1,85

55

1500

1875

755

745

245

780

Х 200-150-500

315

80

1,3

160

1500

2295

660

1005

440

1760

1,85

200

1500

2295

660

1005

440

1800

Х 200-150-500а

290

63

1,3

110

1500

2185

660

935

440

1425

1,85

160

1500

2295

660

1005

440

1760

Х 200-150-500б

270

50

1,3

90

1500

1970

660

935

440

1160

1,85

132

1500

2185

660

935

440

1530

1Х 250-200-500

500

80

1,0

200

1500

2545

760

1210

780

2170

1,3

250

1500

2780

760

1390

780

2655

1,85

315

1500

2780

760

1390

780

2975

1Х 250-200-500а

450

63

1,0

132

1500

2395

760

1040

780

1920

1,3

160

1500

2505

760

1110

780

2140

1,85

250

1500

2780

760

1390

780

2655

1Х 250-200-500б

400

50

1,0

110

1500

2325

760

1040

780

1815

1,3

132

1500

2395

760

1040

780

1920

1,85

200

1500

2545

760

1210

780

2170

* ρ мах – максимальная плотность перекачиваемой жидкости, г/см³.

Электронасосы типа АХ

Насос типа "АХ" – центробежный, горизонтальный, консольный, одноступенчатый насос. Предназначен для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 1 мм, объёмная концентрация которых не превышает 1,5%. Температура перекачиваемой жидкости от –40oC до+120oC.


Насосы выпускаются в общепромышленном и взрыво-пожаробезопасном исполнениях. Уплотнение вала насоса – двойное сальниковое или двойное торцовое. Материал деталей проточной части насоса: хромоникелевая сталь 12Х18Н9ТЛ – "К", хромоникельмолибденовая сталь 12Х18Н12М3ТЛ – "Е", хромоникельмолибденомедистая сталь 07ХН25МДТЛ – "И".

Условное обозначение насоса соответствует ГОСТ 10168.1-85 АХ100-65-400-К-СД-У2, где:

  • АХ – тип насоса (для жидкостей с абразивными частицами, химический);

  • 100 – номинальный диаметр входного патрубка, мм;

  • 65 – номинальный диаметр выходного патрубка, мм;

  • 400 – номинальный диаметр рабочего колеса, мм;

  • К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), либо Е – сталь 12Х18Н12М3ТЛ, И – сталь 07ХН25МДТЛ

  • СД – условное обозначение двойного сальникового уплотнения вала насоса;

  • У – климатическое исполнение;

  • 2 – категория размещения агрегата при эксплуатации.

Тот же насос с обточкой рабочего колеса и двойным торцовым уплотнением вала насоса имеет обозначение АХЕ100-65-400а-К-55-У2, где:

  • Е – конструктивное исполнение для взрывоопасных и пожароопасных производств;

  • а – обточка рабочего колеса;

  • 55 – условное обозначение двойного торцового уплотнения.



Технические характеристики насосов АХ и АХО:

Название
агрегата

Номин.
подача,
м³/ч

Номин.
напор,
м

ρ мах,
г/см³

Электро-двигатель

Габаритные размеры
агрегата, мм

Масса
агрегата,
кг

кВт

об/мин

L

B

H

АХ(О) 3/15

3

15

1,3

1,5

3000

675

200

295

65

1,85

2,2

3000

700

200

295

67

АХ(О) 40-25-160

6,3

32

1,3

3

3000

866

400

349

115

1,85

4

3000

906

400

349

118

АХ(О) 40-25-160д

6,3

37

1,3

4

3000

906

400

349

118

1,85

5,5

3000

936

400

349

125

АХ(О) 40-25-160а

6

25

1,3

3

3000

866

400

349

115

1,85

3

3000

866

400

349

115

АХ(О) 40-25-160б

5

20

1,3

3

3000

866

400

349

115

1,85

3

3000

866

400

349

115

АХ(О) 50-32-160

12,5

32

1,3

5,5

3000

936

400

349

132

1,85

7,5

3000

980

400

365

138

АХ(О) 50-32-160а

11,5

25

1,3

4

3000

907

400

349

127

1,85

5,5

3000

936

400

349

132

АХ(О) 50-32-160б

10

20

1,3

3

3000

884

400

317

119

1,85

4

3000

907

400

349

127

АХ(О) 50-32-200

12,5

50

1,3

11

3000

1155

400

423

180

1,85

15

3000

1355

440

472

235

АХ(О) 50-32-200а

11,5

40

1,3

7,5

3000

1010

400

408

155

1,85

11

3000

1155

400

423

180

АХ(О) 50-32-200б

10

32

1,3

7,5

3000

1010

400

408

155

1,85

7,5

3000

1010

400

408

155

АХ(О) 65-50-160

25

32

1,3

7,5

3000

1050

400

370

157

1,85

11

3000

1070

400

395

186

АХ(О) 65-50-160а

22,5

26

1,3

5,5

3000

960

400

349

132

1,85

7,5

3000

1050

400

370

157

АХ(О) 65-40-200

25

50

1,3

15

3000

1355

440

475

255

1,85

18,5

3000

1270

440

475

240

АХ(О) 65-40-200а

24

40

1,3

11

3000

1155

400

495

195

1,85

15

3000

1355

440

475

240

АХ(О) 65-40-200б

23,5

32

1,3

7,5

3000

1010

400

408

172

1,85

11

3000

1155

400

495

195

АХ(О) 80-65-160

50

32

1,3

15

3000

1260

440

472

236

1,85

18,5

3000

1290

440

472

248

АХ(О) 80-65-160а

45

26

1,3

11

3000

1090

440

423

187

1,85

15

3000

1260

440

472

236

АХ(О) 80-65-160б

42

20

1,3

11

3000

1090

440

423

187

1,85

15

3000

1260

440

472

236

АХ(О) 80-50-200

50

50

1,3

18,5

3000

1290

440

472

261

1,85

30

3000

1270

470

510

315

АХ(О) 80-50-200а

45

40

1,3

15

3000

1260

440

472

249

1,85

30

3000

1270

470

510

315

АХ(О) 100-65-315

50

32

1,3

15

1500

1495

630

580

400

1,85

22

1500

1430

630

615

460

АХ(О) 100-65-315а

44,5

25

1,3

11

1500

1300

630

550

345

1,85

15

1500

1495

630

580

400

АХ(О) 100-65-315б

39

20

1,3

11

1500

1300

630

550

345

1,85

11

1500

1300

630

550

345

АХ 100-65-400

50

50

1,3

30

1500

1480

630

710

530

1,85

37

1500

1565

630

735

585

АХ 100-65-400а

44

39

1,3

22

1500

1430

630

710

510

1,85

30

1500

1480

630

710

530

АХ 100-65-400б

40

33

1,3

18,5

1500

1500

630

690

480

1,85

22

1500

1430

630

710

510

АХ(О) 125-80-250

80

20

1,3

15

1500

1395

630

580

370

1,85

18,5

1500

1425

630

580

385

АХ 125-100-315

125

32

1,3

37

1500

1555

630

615

550

1,85

45

1500

1610

630

615

570

АХ 125-100-315а

112

26

1,3

30

1500

1495

630

640

520

1,85

37

1500

1555

630

615

550

АХ 125-100-315б

102

21,5

1,3

22

1500

1445

630

640

500

1,85

30

1500

1495

630

640

520

АХ 125-100-400

125

50

1,3

45

1500

1620

768

745

645

1,85

75

1500

1745

768

840

850

АХ 125-100-400а

112

41

1,3

37

1500

1575

768

745

615

1,85

55

1500

1675

768

770

715

АХ 125-100-400б

105

35

1,3

37

1500

1575

768

745

615

1,85

45

1500

1620

768

745

645

АХ 150-125-315

200

32

1,3

55

1500

1675

768

770

705

1,85

75

1500

1745

768

840

840

АХ 150-125-315а

180

27

1,3

37

1500

1575

768

720

605

1,85

55

1500

1675

768

770

705

АХ 150-125-315б

165

21

1,3

30

1500

1485

690

730

530

1,85

37

1500

1575

768

720

605

АХ 315/50

315

50

1,0

75

1500

1800

815

875

970

1,3

110

1500

1970

815

875

1270

АХ 315/50а

285

40

1,0

55

1500

1730

815

805

830

1,3

75

1500

1800

815

875

970

1,85

110

1500

1970

815

875

1270

АХ 315/50б

260

32

1,3

75

1500

1800

815

875

970

1,85

90

1500

1830

815

875

1000

1АХ 250-200-315

500

32

1,3

90

1500

1995

580

945

1135

1,85

132

1500

2210

580

945

1530

1АХ 250-200-315а

480

26

1,3

75

1500

1965

580

945

1100

1,85

110

1500

2140

580

945

1425

1АХ 250-200-315б

450

20

1,3

55

1500

1895

580

945

960

1,85

75

1500

1965

580

945

1100

* ρ мах – максимальная плотность перекачиваемой жидкости, г/см³.

 Электронасосы типа АХП

Насос типа "АХП" – центробежный, погружной, вертикальный, одноступенчатый с открытым рабочим колесом. Предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, содержащих твердые включения размером до 1 мм, объёмная концентрация которых не превышает 1,5%, для которых скорость проникновения коррозии металла проточной части не превышает 0,1 мм/год. Насосы выпускаются в общепромышленном и взрывопожаробезопасном исполнениях.

Температура перекачиваемой жидкости от –40°C до +120°C. Уплотнение вала насоса – двойное сальниковое или двойное торцовое. Материал деталей проточной части насоса: хромоникелевая сталь 12Х18Н9ТЛ- "К"; хромоникельмолибденовая сталь 12Х18Н12М3ТЛ - "Е"; хромоникельмолибденомедистая сталь 07ХН25МДТЛ - "И".

Условное обозначение насоса соответствует ГОСТ 10168.1-85 АХП 50-32-200-1,3-К-СД-У2, где:

  • АХП – тип насоса (для жидкостей с абразивными частицами, химический, погружной);

  • 50 – номинальный диаметр входного патрубка, мм;

  • 32 – номинальный диаметр выходного патрубка, мм;

  • 200 – номинальный диаметр рабочего колеса, мм;

  • 1,3 (0,8, 2,0, 2,5) – условное обозначение глубины погружения, м;

  • К – условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ), либо Е – сталь 12Х18Н12М3ТЛ, либо И – сталь 07ХН25МДТЛ;

  • СД – условное обозначение двойного сальникового уплотнения вала насоса;

  • У – климатическое исполнение;

  • 2 – категория размещения агрегата при эксплуатации.

Тот же насос с обточкой рабочего колеса и двойным торцовым уплотнением вала насоса имеет обозначение АХПЕ 50-32-200а-2,5-К-55-У2, где:

  • Е – конструктивное исполнение для взрывоопасных и пожароопасных производств;

  • а – обточка рабочего колеса;

  • 55 – условное обозначение двойного торцового уплотнения.

Взрывопожаробезопасное исполнение АХП-Е50-32-200а-2,5-И-55-У2, где:

  • АХП – обозначение насоса (химический, погружной);

  • Е – конструктивное исполнение для взрывоопасных производств;

  • 50-32 – диаметр всасывающего и напорного патрубка, мм;

  • 200 – номинальный диаметр рабочего колеса, мм;

  • а – первая обточка рабочего колеса;

  • 2,5 (0,8, 1,3, 2,0) – глубина погружения насосов, м;

  • И (К) – условное обозначение материала проточной части;

  • 55 (СД) – двойное сальниковое уплотнение;

  • У – климатическое исполнение;

  • 2 – категория размещения агрегата при эксплуатации.

По величине глубины погружения (расстояние от опорной плиты до оси рабочего колеса) насосы изготавливаются различных вариантов.

Насосы АХП, АХПО

Насосы предназначены для перекачивания химически активных и нейтральных жидкостей, плотностью не более 1850 кг/м3, вязкостью до 30х10-6 м2/с, имеющих твёрдые включения размером до 1,0 мм, объёмная концентрация которых не превышает 1,5%, коррозийная стойкость материала проточной части – с 10 до 5 балл., по десятибалльной шкале коррозийной стойкости материалов ГОСТ 13819-68.



Температура перекачиваемой жидкости от –40°С до +120°С. Агрегаты выполнены в климатическом исполнении У и Т, категория размещения 2 ГОСТ 15150-69 и изготавливаются в общепромышленном исполнении.

По требованию заказчика электронасосный агрегат может поставляться в исполнении для взрыво- и пожароопасных производств, в которых класс помещения – В1-а и ниже, а пары перекачиваемой жидкости образует взрывоопасные смеси с воздухом, категорий ПА и ПВ группы ТЧ и ниже по ГОСТ 12.1.011-78. Не допускается применение агрегата для взрыво- и пожароопасных производств, где необходимо перекачивание жидкости с растворённым в ней кислородом, детонирующих, расплавленных металлов, сжиженных газов, радиоактивных жидкостей и других аналогичных сред.

Взрыво- и пожароопасная эксплуатация агрегата обеспечивается конструкцией насоса и всех комплектующих его изделий, включая электродвигатель или другой привод, и контрольно-измерительные приборы, а также соблюдением требований к его установке и защитам.

Детали проточной части насоса изготавливаются в следующих модификациях по материалу:

  • А – углеродистая сталь;

  • Е – хромоникельмолибденовая сталь 10Х17Н12М2Т или 12Х18Н12М3ТЛ ГОСТ 5632-72;

  • И – хромоникельмолибденомедистая сталь 06ХН28МДТ или 07ХН25МДТЛ ГОСТ 5632-72;

  • К – хромоникелевая сталь 08XI8H10T или 12XI8H9TЛ ГОСТ 5632-72;

  • К1 – хромоникелевая сталь 10Х18Н3Г3Д2Л.

Условное обозначение насосов АХП, АХПО

Условное обозначение агрегата соответствует ГОСТ 10168-75. Например: АХП 45/31-Е-СД-У2, где:

  • АХП – полупогружной, вертикальный, с опорами в перекачиваемой жидкости;

  • 45 – подача, м3/ч;

  • 31 – напор, м;

  • Е – материал проточной части;

  • СД – уплотнение вала сальниковое;

  • У – климатическое исполнение;

  • 2 – категория размещения агрегата при эксплуатации.

АХП 45/31-Е-2Г-У2 – агрегат с торцовым уплотнением вала

АХП 45/31-Е-Щ-У2 – агрегат с щелевым уплотнением вала

При установке в насосе рабочих колёс с обточкой в марке агрегата после обозначения напора ставится буква "а" или "б", обозначающая номер подрезки. Например: АХП 45/31а-Е-СД-У2 (первая обточка); АХП 45/31б-Е-СД-У2 (вторая обточка).

Для насосов, предназначенных для взрыво- и пожароопасных производств после наименования насоса ставится буква "Е". Например: АХП-Е 45/31-Е-СД-У2.

Исполнение АХП 45/31-К-(2Г, Щ)-I является модификацией насоса АХП 45/31-СД (2Г, Щ ) и предназначено для перекачивания азотной кислоты концентрацией от 15 до 60%.

Исполнение АХП 45/31-А-СД-II является модификацией насоса АХП 45/31-СД (2Г, Щ )и предназначено только для поставки взамен насоса 2НВ-6х1.

Технические характеристики насосов АХП и АХПО:

Название
агрегата

Номин.
подача,
м³/ч

Номин.
напор,
м

ρ мах,
г/см³

Электро-двигатель

Габаритные размеры
агрегата, мм

Масса
насоса,
кг

Масса
агрегата,
кг

кВт

об/мин

L

H

АХП(О) 50-32-200

12,5

50

1,0

11

3000

1605 ÷ 3355

355

155÷240

245÷330

1,3

15

3000

1710 ÷ 3460

355

155÷240

290÷380

1,85

18,5

3000

1750 ÷ 3500

355

155÷240

310÷400

АХП(О) 50-32-200а

12

41

1,0

7,5

3000

1540 ÷ 3290

355

155÷240

215÷300

1,3

11

3000

1605 ÷ 3355

355

155÷240

245÷330

1,85

15

3000

1710 ÷ 3460

355

155÷240

290÷380

АХП(О) 50-32-200б

11,5

32

1,3

7,5

3000

1540 ÷ 3290

355

155÷240

215÷300

1,85

11

3000

1605 ÷ 3355

355

155÷240

245÷330

АХП(О) 65-50-160

25

32

1,3

11

3000

1605 ÷ 3355

350

160÷245

250÷340

1,85

18,5

3000

1750 ÷ 3500

350

160÷245

315÷405

АХП(О) 65-50-160а

24,5

26

1,0

7,5

3000

1545 ÷ 3295

350

160÷245

220÷310

1,3

11

3000

1605 ÷ 3355

350

160÷245

250÷340

1,85

15

3000

1710 ÷ 3460

350

160÷245

295÷385

АХП(О) 65-50-160б

23,5

20

1,3

7,5

3000

1545 ÷ 3295

350

160÷245

220÷310

1,85

11

3000

1605 ÷ 3355

350

160÷245

250÷340

АХП(О) 80-65-160

50

32

1,0

11

3000

1600 ÷ 3350

370

175÷270

265÷355

1,3

15

3000

1690 ÷ 3440

370

175÷270

300÷390

1,85

18,5

3000

1730 ÷ 3480

370

175÷270

320÷410

АХП(О) 80-65-160а

45

26

1,3

11

3000

1600 ÷ 3350

370

175÷270

265÷355

1,85

15

3000

1690 ÷ 3440

370

175÷270

300÷390

АХП(О) 80-65-160б

42

20

1,0

7,5

3000

1540 ÷ 3290

370

175÷270

230÷320

1,85

11

3000

1600 ÷ 3350

370

175÷270

265÷355

* ρ мах – максимальная плотность перекачиваемой жидкости, г/см³

** Значение размеров и массы приведены: min для насосов с глубиной погружения 0,8 м, max - с глубиной погружения 2,5 м/



Производственно-допустимые отклонения по напору ±5 %, снижение напора после выработки ресурса должны быть не более 10%. Производственно допустимые отклонения по КПД не более - 2 %, снижение КПД после выработки ресурса - не более - 10%. Допускаемый кавитационный запас (сверх упругости паров жидкости) отнесён к оси насоса и не зависит от температуры жидкости.Примечание: допускаемые отклонения массы насоса - не более ±5%.

Насосы АХИ

Агрегаты (насосы АХИ) предназначены для перекачивания химически активных (кислот, щелочей, нефтепродуктов, органических растворителей и пр.) и нейтральных жидкостей, кроме взрывопожароопасных, плотностью не более 1000 кг/м3, кинематической вязкостью до 30х10-6 м2/с, с объемным содержанием твердых примесей до 1,5%, размером до 2 мм. Температура перекачиваемой жидкости от –40°С до +100°С (специальные исполнения до +250°С), в том числе диэлектрической жидкости, загрязнённой продуктами эрозии в электроэрозионных станках.

Наибольшее избыточное давление на входе в насос – 0,1 МПа (1,0 кгс/см2). Условная глубина погружения – 0,4 (307 мм для АХИ 3/40 и 352 мм для АХИ 3/80). Климатическое исполнение агрегатов УХЛ3 ГОСТ 15150-69, У2, У3. Глубина погружения от опорной плиты до оси крыльчатки 1,0 м (кроме АХИ 100/32АХИ 100/50). Глубина погружения от опорной плиты до оси крыльчатки 0,8 м (для АХИ 100/32АХИ 100/50). Глубина погружения от опорной плиты: до фильтра до 2,0 м. Превышение уровня жидкости над осью крыльчатки 0,85 м (кроме АХИ 100/32АХИ 100/50). Превышение уровня жидкости над осью крыльчатки 0,65 м (для АХИ 100/32АХИ 100/50). Уплотнение вала насосов – манжета - М.

Детали проточной части насоса изготавливаются в следующих модификациях по материалу:

  • В – чугун СЧ20;

  • К – сталь 12Х18Н10Т;

  • K1 – сталь 10Х18Н3Г3Д2Л;

  • И – сталь 08Х18Н10Т;

  •  – сталь 06ХН28МДТ;

  • Е – сталь 10Х17Н13М3Т;

  • Д1 – сталь 90Х28МФТАЛ;

  • A – сталь 25Л.

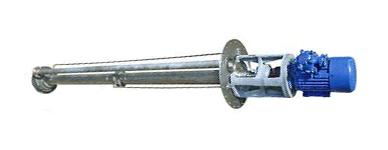

Условное обозначение насосов АХИ

ГОСТ 10168.0-85 с обозначением климатического исполнения и категории размещения по ГОСТ 15150-69. Например: АХИ 3/80-0.4-В-М-У2 ТУ 658 РК 0218035К-014-00, где

  • АХИ – обозначение типа насоса;

  • 3 – подача в м3/ч;

  • 80 – напор в м;

  • 0,4 – глубина погружения в м;

  • В – условное обозначение материала проточной части насоса;

  • М – вид уплотнения вала (манжета);

  • У – климатическое исполнение;

  • 2 – категория размещения при эксплуатации.

При поставке насосов с рабочими колёсами, обеспечивающими напор выше номинального, а также с обточенными колёсами, обеспечивающими работу по средней и нижней кривым поля Q - H, в марке агрегата после обозначения напора добавляется буква "д", "а" или "б" соответственно.

Например: АХИ 3/80д-0.4-В-М-У2 ТУ 658 РК 0218035К-014-00.

Технические характеристики насосов АХИ

Частота тока - 50 Гц. Напряжение - 220/380 В. Параметры (подача и напор) насоса обеспечиваются за счёт обточки рабочего колеса по диаметру, определяемому изготовителем. Коэффициент запаса 1,3. Мощность насоса и электронасоса указана расчётная при перекачке воды (р=1000кг/м3) при номинальных значениях Q, Н.

Насос марки ХЦМ с проточной частью из полипропилена

Горизонтальные моноблочные центробежные насосы марки ХЦМ предназначены для перекачивания различных нейтральных, а также химически активных жидкостей с удельным объёмным электрическим сопротивлением менее 105 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса (полипропилен и керамика):

  • вода водопроводная, дистиллированная, деионизованная;

  • водные растворы технически моющих средств (pH не более 12);

  • растворы на основе фторуглеводородов;

  • растворы щелочей концентрацией не более 30%;

  • растворы кислот с концентрацией:азотной - не более 40%, серной - не более 70%, фосфорной - не более 90%, соляной - не более 35%.

Требования к перекачиваемой жидкости: температура от 5°C до 80°C, концентрация взвешенных частиц не должна превышать 1,25 мг/см3, размер частиц до 0,25 мм, плотность жидкости (ρ) не более 1500 кг/м3, кинематическая вязкость не более 10×10-6 м2/с.

Насосы типа ХЦМ не предназначены для перекачивания ЛВЖ (легковоспламеняющиеся жидкости) и ГЖ (горючие жидкости). Также не допускается работа насоса, незаполненного перекачиваемой жидкостью. Защиту электронасосного агрегата от работы «всухую» предусматривает устройство УЗНД - 0,5 которое обеспечивает автоматическое отключение двигателя при "сухом ходе" (без перекачиваемой жидкости), сохраняя продолжительность срока службы насосного оборудования.

Особенности конструкции и преимущества центробежных герметичных насосов

По конструкции насос моноблочный является центробежным, бессальниковым, герметичным – имеет магнитную муфту, что полностью исключает утечку перекачиваемых жидкостей. На вал электродвигателя установлена наружная магнитная полумуфта, состоящая из корпуса и 8-10 двухполюсных постоянных магнитов. Проточная часть центробежного герметичного насоса состоит из улитки с разделительным стаканом, фланца, рабочего колеса и с встроенной внутренней полумуфтой. Она усилена двумя металлическими дисками, предотвращающими деформацию фланца и заднюю стенку улитки от рабочего давления. Рабочее колесо на двух втулках, состоящих из материала Ф4К20, и с двумя винтовыми канавками, установлено на керамической оси между двумя керамическим шайбами. Материалы, из которых изготовлена проточная часть химического насоса, обеспечивают высокую устойчивость к воздействию агрессивных сред.

Технические характеристики насосов ХЦМ

Марка насоса

Подача, м3

Напор, м

Давление
избыточное на входе в насос,
МПа
(кгс/см2
не более

Установленная мощность, кВт

Присоединительный
размер

Масса, кг

входного патрубка

выходного патрубка

ХЦМ 1/10

1

10

0,15 (1,5)

0,25

Трап 40×3

Трап 30×3

5,5

ХЦМ 3/25М

3

25

0,37 (3,75)

1,5

Трап 52×3

Трап 34×3

18,5

ХЦМ 6/30М

6

30

0,45 (4,5)

2,2

Трап 52×3

Трап 34×3

26,0

ХЦМ 9/25М

9

25

0,37 (3,75)

2,2

Трап 52×3

Трап 34×3

26,5

ХЦМ 12/25М

12

25

0,37 (3,75)

3,0

Трап 52×3

Трап 34×3

32,5

ХЦМ 20/25М

20

25

0,37 (3,75)

4,0

Трап 52×3

Трап 34×3

39,5

Буквы и цифры, входящие в обозначение насоса ХЦМ Q/H М, означают:

  • Х – химически стойкий;

  • Ц – центробежный;

  • М – с магнитной муфтой;

  • Q – подача насоса, м3/ч;

  • H – напор, м;

  • М – модернизированный.

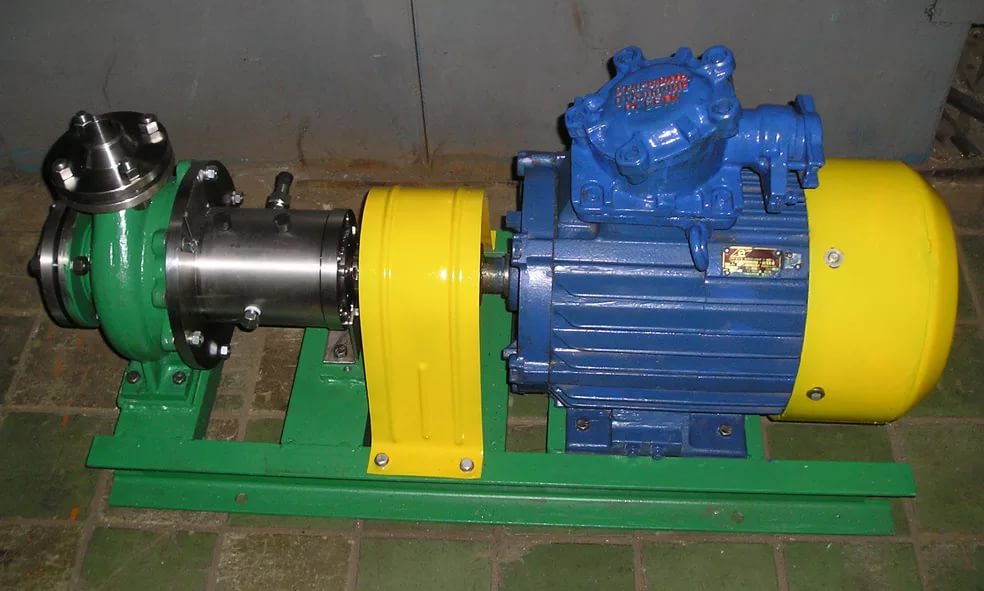

Агрегат электронасосный взрывозащищённый типа ХЦМ Q/H В-К с проточной частью из нержавеющей стали

Горизонтальные центробежные герметичные насосы с магнитной муфтой с проточной частью из стали 12Х18Н10Т взрывозащищённого типа ХЦМ Q/H В-К и обычного исполнения типа ХЦМ Q/H-K предназначены для перекачивания жидкостей, содержащих в своем составе твёрдые немагнитные взвешенные частицы, для которых скорость проникновения коррозии в материал проточной части электронасосного агрегата не превышает 0,1 мм/год:

  • различные нейтральные и химически активные жидкости;

  • легковоспламеняющиеся жидкости (ЛВЖ);

  • горючие жидкости (ГЖ);

  • вредные вещества второго, третьего и четвёртого классов опасности.

Требования к перекачиваемой жидкости: температура от –40°C до +120°C, концентрация взвешенных частиц не должна превышать 1,25 мг/см3, размер частиц до 0,25 мм, плотность жидкости (ρ) не более 1500 кг/м3, кинематическая вязкость не более 30×10-6 м2/с.

Основные параметры насосов ХЦМ Q/H В-К

Марка насоса

Подача, м3

Напор, м

Установленная мощность, кВт

Габариты электронасоса, L×B×H, мм

Масса, кг

ХЦМ 1/10 В-К

1

10

0,55

440×158×230

28

ХЦМ 3/25 В-К

3

25

2,2

561×227×283

60

ХЦМ 3/40 В-К

3

40

4,0

645×257,5×402

90

ХЦМ 6/30 В-К

6

30

3,0

607×250×392

70

ХЦМ 12/25 В-К

12

25

4,0

635×263×402

88

ХЦМ 30/25 В-К

30

25

7,5

720×291×453

116

Эксплуатация центробежных взрывозащищённых электронасосных агрегатов типа ХЦМ Q/H В-К возможна во взрывоопасных и пожарных зонах, имеющих класс В-Iа, В-Iб, В-Iг, В-IIа; П-I; П-II в соответствии с ГОСТ Р 51330.13 и СПУЭ-97 при температуре окружающего воздуха от –30°C до +40°C для перекачивания легковоспламеняющихся и горючих жидкостей, чьи пары образуют взрывоопасные смеси с воздухом категории IIА, IIВ и групп Т1, Т2, Т3 и Т4 в соответствии с ГОСТ 12.1.011 имеющих температуру от –40°C до +120°C. По условиям эксплуатации химические насосы во взрывозащищённом исполнении соответствует исполнению У, УХЛ категории 2 по ГОСТ 15150.

Во избежание выхода из строя запрещается включение электронасоса "всухую". Перед пуском всасывающий трубопровод и насос должны быть залиты перекачиваемой жидкостью. Уровень жидкости должен быть выше рабочего колеса. Должна быть предусмотрена защита двигателя агрегата от "сухого хода"  (без перекачиваемой жидкости) пускозащитным устройством УЗНД В - К.
