Общие сведения о дымососах
◘ Одностороннее всасывание
◘ Корпус спиральный поворотный
◘ Направление вращения - левое и правое
Дымососы центробежные Д-2,5; Д-2,7 и Д-3,5 используются в совокупности с эффективными золоулавливающими фильтрами, для вытяжки газов и дыма из топок различного назначения. Системы применяются на топках твердотопливных и газомазутных топках для нагревания котлов с водой. Очистка вытяжного газа в таких системах достигает до 90%. Иногда, в некоторых отраслях промышленности эти установки используются для транспортировки не агрессивных газов с содержанием в потоке твердых частиц не более чем 1г/м. куб.
Дымосос ДН-3,5 очень надежный и способен работать длительное время в сложных климатических условиях под навесом.
Все агрегаты серии ДН в том числе и ДН-3,5 производятся с учетом климатических условий. Для средней полосы России рекомендуется купить дымосос категории У2, для умеренного климата и для тропиков делают категорию Т. Запуск дымососов рекомендуют осуществлять в диапазоне температур от -30 до +40оС, температура воздуха на входе в дымосос должна быть не более 250оС.
Конструктивные особенности дымососа ДН-3,5 и аналогов:
Основные узлы дымососа ДН-3,5:
- электродвигатель;
- рабочее колесо;
- корпус улитка;
- направляющие жалюзи.
Рабочее колесо делается сварное, крыльчатку с 16-ю загнутыми лопастями, закрепленными между двумя дисками колеса. Надо отметить, что рабочее колесо и лопасти обработаны специальным покрытием устойчивым к воздействию частиц золы. Сроки службы этих колес значительно больше, чем у обычных дымососов серии Д. В малогабаритных моделях ДН-2,5- ДН-3,5 рабочее колесо со ступицей через шпонку крепиться прямо на вал электродвигателя, ступица одновременно является теплоотводом, для защиты подшипников от перегрева. Направляющий потоком аппарат, может управляться вручную и автоматически, лопатки жалюзи поворачиваются от 0 до 90о, полностью зарывают или открывают входное отверстие улитки.
Варианты изготовления Д-2,5; ДН-3,5 и др.
- Общего назначения из углеродистой стали
- Коррозионностойкие из нержавеющей стали
Дымососы Д-2,5; Д-2,7 Д-3,5

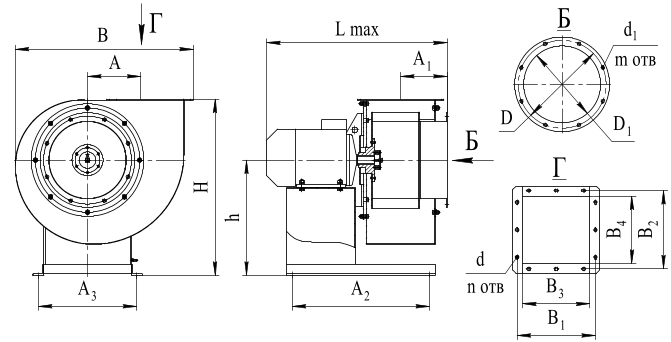

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm
|
Типоразмер вентилятора |
H |
h |
А |
A1 |
А2 |
А3 |
В |
B1 |
B2 |
B3 |
B4 |
d |
n |
D |
D1 |
d1 |
m |
Lmax |
|
Д-2,5 |
479 |
320 |
164 |
140 |
405 |
270 |
470 |
210 |
210 |
175 |
175 |
7×9 |
8 |
235 |
200 |
7×9 |
6 |
592 |
|
Д-2,7 |
508 |
335 |
177 |
150 |
400 |
280 |
506 |
224 |
224 |
189 |
189 |
9×12 |
10 |
252 |
216 |
9×12 |
8 |
565 |
|
Д-3,5 |
642 |
420 |
227 |
170 |
500 |
358 |
648 |
285 |
285 |
245 |
245 |
9×12 |
12 |
320 |
280 |
9×12 |
8 |
657 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Типоразмер вентилятора |
Двигатель |
Параметры в рабочей зоне |
Масса вентилятора, не более, кг (без двигателя) |
|||
|
Типоразмер |
Мощность, кВт |
Частота вращения вала, n-1 |
Производительность, м3/час |
Полное давление, Па |
||
|
Д-2,5 |
АИР90L2 |
3,0 |
3000 |
2800 |
1800 |
44 |
|
Д-2,7 |
АИР71В2 |
1,1 |
3000 |
1900 |
1400 |
52 |
|
Д-3,5 |
АИР100L6 |
2,2 |
1000 |
4250 |
415 |
84 |
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.
Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения.
Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.
