Назначение:
Предназначены для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в помещения после отключения вентиляторов
Клапан представляет собой корпус, в подшипниках которого на осях закреплены лопатки
Подшипники обеспечивают свободное открывание клапана в условиях отрицательных наружных температур при периодической работе вентиляторов
Лепестковый клапан КЛ, Серия 1.494-33

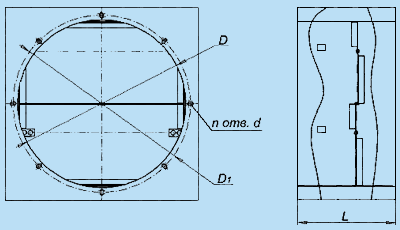

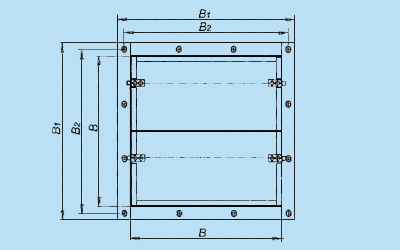

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm
|
Обозначение |
Размеры сечения, мм |
В |
В1 |
В2 |
D |
D1 |
L |
d |
n |
Масса, кг |
|
КЛ.00.000 |
400х400 |
400 |
470 |
435 |
410 |
420 |
247 |
7 |
8 |
13,4 |
|
КЛ.00.000-01 |
500х500 |
500 |
570 |
535 |
510 |
520 |
287 |
7 |
16 |
17,5 |
|
КЛ.00.000-02 |
630х630 |
630 |
700 |
665 |
642 |
660 |
357 |
7 |
16 |
24,1 |
|
КЛ.00.000-03 |
800х800 |
800 |
870 |
835 |
815 |
830 |
332 |
10 |
16 |
33,5 |
|
КЛ.00.000-04 |
1000х1000 |
1000 |
1070 |
1035 |
1015 |
1045 |
392 |
10 |
16 |
43,4 |
|
КЛ.00.000-05 |
1250х1250 |
1250 |
1320 |
1285 |
1263 |
1295 |
497 |
12 |
16 |
61,7 |
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.
