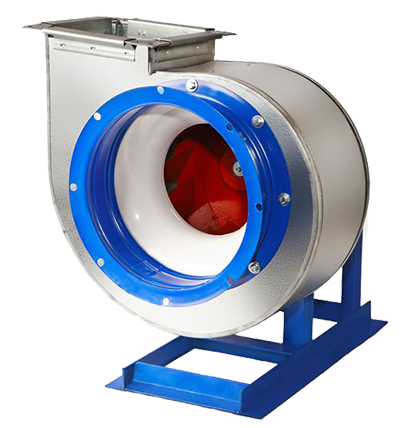

Вентиляторы радиальные ВЦ 4-75



















Общие сведения:

  ◘ Низкого и среднего давления

  ◘ Одностороннего всасывания

  ◘ Корпус спиральный поворотный

  ◘ Назад загнутые лопатки

  ◘ Направление вращения - левое и правое

   Назначение:

   ◘ Стационарные системы вентиляции

   ◘ Другие производственные и санитарно-технические цели

   Назначение, особенности ВЦ 4-75:

Радиальные вентиляторы ВЦ 4-75, имеют большое разнообразие моделей, которые используются на различных объектах в зависимости от  назначения. В основном это стационарные вентиляционные системы, через которые осуществляется воздушное отопление и кондиционирование бытовых и промышленных помещений.

Вентилятор ВЦ 4-75 может быть разной категории давления в зависимости от типа и мощности электродвигателя, с двусторонним вращением, конструкция корпуса спиральная, одностороннее всасывание, лопатки на рабочем колесе загнуты вперед, это повышает экономичность и производительность вентилятора. Он отлично работает в диапазоне температур от -40 до + 80оС, перегоняет воздух и газовые смеси, даже при малых количествах твердых частиц. Не допускается эксплуатация системы при наличии в окружающей среде липнущих жидкостей, волокнистых материалов и твердых частиц абразивной пыли.

В зависимости от условий эксплуатации производятся установки, включающие совокупность некоторых требований: взрывозащищенные из неоднородных алюминиевых сплавов и с элементами антикоррозийного корпуса из нержавеющей стали.

При желании заказчика возможны разные варианты исполнения и комплектации. Соблюдайте технику безопасности и помните, аварийная ситуация на производстве может обойтись дороже вентиляционной системы!

Варианты изготовления:

◘ Общего назначения из углеродистой стали

◘ Общего назначения теплостойкие из углеродистой стали

◘ Коррозионностойкие из нержавеющей стали

◘ Коррозионностойкие теплостойкие из нержавеющей стали

◘ Взрывозащищённые из разнородных материалов

◘ Взрывозащищённые теплостойкие из разнородных материалов

◘ Взрывозащищённые коррозионностойкие из нержавеющей стали

◘ Взрывозащищённые коррозионностойкие теплостойкие из нержавеющей стали

◘  Взрывозащищённые из алюминиевых сплавов

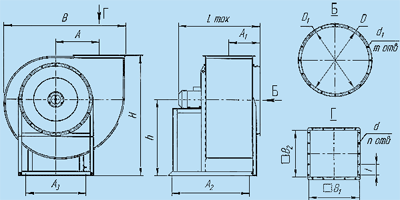

 Вентиляторы ВЦ4-75 исп. 1

Положение корпуса вентилятора правого вращения

Габаритные и присоедительные размеры, mm

Типоразмер
вентилятора

 H

 h

А

 A1

 А2

А3

 В

L

max

B1

B2

d

 n

 t

D

D1

d1

m

ВЦ4-75-2,0

411

260

131

140

295

224

388

410

170

140

8х12

8

100

230

205

7х9

8

ВЦ4-75-2,5

503

320

165

157

390

267

478

488

200

175

8х12

8

100

280

255

7х9

8

ВЦ4-75-3,15

627

400

210

180

454

338

598

588

250

221

8х12

12

100

345

320

7х9

8

ВЦ4-75-4,0

777

500

261

209

548

390

738

699

310

280

8х12

12

100

430

405

7х9

8

ВЦ4-75-5,0

941

600

330

245

629

460

920

827

380

350

8х12

16

100

530

505

7х9

16

ВЦ4-75-6,3

1039

720

410

290

795

580

1140

938

470

441

8х12

20

100

660

635

9х14

16

ВЦ4-75-8,0

1454

920

521

380

1007

736

1447

1160

600

560

12х16

16

150

850

815

9х14

16

ВЦ4-75-10,0

1757

1100

641

450

1237

891

1785

1496

750

700

12х16

20

150

1060

1030

9х14

16

ВЦ4-75-12,5

2137

1350

812

572

1545

1090

2230

1815

930

875

12х16

24

150

1310

1270

12х16

16

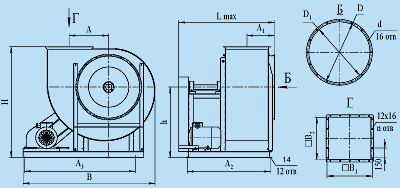

 Вентиляторы ВЦ4-75 исп. 5

Положение корпуса вентилятора левого вращения

Габаритные и присоедительные размеры, mm

Типоразмер
вентилятора

H

h

А

A1

А2

А3

В

Lmax

B1

B2

D

D1

n

d

Пр0°

Л0°

ВЦ4-75-10,0

1807

1150

641

450

1355

1800

2144

2422

1560

750

700

1060

1030

20

9х14

ВЦ4-75-12,5

2237

1450

812

572

1473

2054

2487

2837

1720

930

875

1310

1270

24

12х16

Основные технические данные

Типоразмер


Конструктивное
исполнение

Двигатель

Частота
вращения
рабочего
колеса, n-1

Параметры
в рабочей зоне

Масса
вентилятора,
не более, кг
(без двигателя)

марка

Мощность,
кВт

Частота
вращения
вала, n-1

Производи-
тельность,
тыс.м3/час

Полное
давление,
Па

1

2

3

4

5

6

7

8

9

ВЦ4-75-2,0

1

АИР50А2
АИР50В2
АИР56В2

0,09
0,12
0,25

3000
3000
3000

2700
2700
2730

0,55-0,95
0,65-1,05
0,77-1,2

210-120
230-130
265-160

9,5

ВЦ4-75-2,5

1

АИР56А4
АИР56В4
АИР63А4
АИР63В4
АИР71А4
АИР71В4
АИР80А4
АИР80В4
АИР90L4
АИР56В2
АИР63А2
АИР63В2
АИР71А2
АИР71В2
АИР80А2
АИР80В2

0,12
0,18
0,25
0,37
0,55
0,75
1,1
1,5
2,2
0,25
0,37
0,55
0,75
1,1
1,5
2,2

1500
1500
1500
1500
1500
1500
1500
1500
1500
3000
3000
3000
3000
3000
3000
3000

1380
1380
1390
1390
1410
1415
1420
1420
1390
2730
2820
2820
2815
2800
2835
2820

0,4-0,82
0,43-0,88
0,52-0,96
0,6-1,05
0,9-1,35
1,05-1,52
1,25-1,78
1,55-2,1
1,8-2,44
0,65-1,4
0,73-1,55
0,84-1,66
0,88-1,75
0,94-1,8
1,25-2,1
1,32-2,45

150-90
155-95
170-110
175-120
185-130
190-140
200-150
225-170
250-180
420-165
500-240
700-430
780-510
810-520
825-530
840-535

16,5

ВЦ4-75-3,15

1

АИР56В4
АИР63А4
АИР63В4
АИР71А4
АИР71В4
АИР80А4
АИР80В4
АИР90L4
АИР71А2
АИР71В2
АИР80А2
АИР80В2
АИР90L2

0,18
0,25
0,37
0,55
0,75
1,1
1,5
2,2
0,75
1,1
1,5
2,2
3,0

1500
1500
1500
1500
1500
1500
1500
1500
3000
3000
3000
3000
3000

1380
1390
1390
1410
1415
1420
1420
1390
2815
2800
2835
2820
2805

0,85-1,75
0,85-1,85
0,85-1,9
1,15-2,1
1,25-2,2
1,4-2,3
1,55-2,45
1,76-2,74
1,35-2,4
1,6-3,75
1,7-3,85
1,65-3,95
1,75-4,1

230-125
275-165
350-220
360-240
400-280
440-310
460-310
480-355
780-430
820-460
1190-660
1320-860
1580-990

25

ВЦ4-75-4,0

1

АИР63В6
АИР71А6
АИР71В6
АИР80А6
АИР63В4
АИР71А4
АИР71В4
АИР80А4
АИР80В4
АИР90L4
АИР100S4
АИР100L4
АИР112М4
АИР90L2
АИР100S2
АИР100L2

0,25
0,37
0,55
0,75
0,37
0,55
0,75
1,1
1,5
2,2
3,0
4,0
5,5
3,0
4,0
5,5

1000
1000
1000
1000
1500
1500
1500
1500
1500
1500
1500
1500
1500
3000
3000
3000

910
920
920
930
1390
1410
1415
1420
1420
1390
1395
1425
1450
2805
2805
2860

1,35-2,65
1,35-2,7
1,45-2,8
1,45-2,95
1,85-3,5
1,9-3,7
2,1-4,0
2,1-4,1
2,25-4,45
2,45-4,9
2,8-6,1
3,4-7,2
4,0-7,6
4,0-8,0
4,15-8,15
4,25-8,25

160-95
210-115
220-120
240-140
400-220
425-240
490-290
550-320
575-340
580-345
590-345
605-360
620-380
1960-1000
2080-1200
2180-1240

39

ВЦ4-75-5,0

1

АИР71В6
АИР80А6
АИР80В6
АИР112МА6
АИР71В4
АИР80А4
АИР80В4
АИР90L4
АИР100S4
АИР100L4
АИР112М4

0,55
0,75
1,1
3,0
0,75
1,1
1,5
2,2
3,0
4,0
5,5

1000
1000
1000
1000
1500
1500
1500
1500
1500
1500
1500

920
930
930
960
1415
1420
1420
1390
1395
1425
1450

2,35-5,2
2,7-5,4
2,9-5,55
3,15-5,6
3,4-4,6
3,8-5,2
4,1-5,25
4,1-7,8
4,2-8,2
4,4-8,6
4,6-8,8

275-165
330-210
440-300
450-310
625-370
650-390
690-410
800-490
870-625
970-680
1090-730

82

ВЦ4-75-6,3

1

АИР160М8
АИР80А6
АИР80В6
АИР90L6
АИР100L6
АИР112МА6
АИР112МВ6
АИР132S6
АИР132М6
АИР160S6
АИР90L4
АИР100S4
АИР100L4
АИР112М4
АИР132S4
АИР132М4
АИР160S4

11,0
0,75
1,1
1,5
2,2
3,0
4,0
5,5
7,5
11,0
2,2
3,0
4,0
5,5
7,5
11,0
15,0

750
1000
1000
1000
1000
1000
1000
1000
1000
1000
1500
1500
1500
1500
1500
1500
1500

730
930
930
925
930
960
960
950
960
970
1390
1395
1425
1450
1455
1440
1460

10,5-18,8
3,8-6,4
4,65-7,25
4,65-10,5
5,5-11,0
5,8-11,5
6,1-13,1
6,4-14,5
6,8-16,5
7,5-17,2
5,8-10,4
6,4-11,0
7,1-12,0
8,6-12,5
8,2-17,2
9,0-17,4
10,2-18,4

580-340
355-300
365-325
385-335
525-350
590-390
630-440
640-450
690-470
720-490
840-520
960-680
1010-730
1230-760
1310-810
1710-1180
1750-1220

136

ВЦ4-75-8,0

1

АИР112МВ8
АИРМ132S8
АИРМ132М8
АИР160S8
АИР160М8
АИР180М8
АИР200М8
АИР200L8
АИР112МА6
АИР112МВ6
АИР132S6
АИР132М6
АИР160S6
АИР160М6

3,0
4,0
5,5
7,5
11,0
15,0
18,5
22,0
3,0
4,0
5,5
7,5
11,0
15,0

750
750
750
750
750
750
750
750
1000
1000
1000
1000
1000
1000

690
690
690
730
730
730
730
730
960
960
950
960
970
970

9,4-12,9
9,6-14,5
10,2-17,0
11,8-17,6
12,4-18,8
13,2-24,4
16,8-24,8
17,2-25,8
9,4-14,8
10,8-16,9
11,4-22,2
12,3-23,7
12,9-26,0
13,3-26,8

440-340
550-470
610-510
620-520
660-540
660-550
690-570
690-570
610-580
640-570
800-570
1020-780
1150-840
1220-840

221

ВЦ4-75-10,0

1

АИРМ132М8
АИР160S8
АИР160М8
АИР180М8
АИР200М8
АИР200L8
АИР225М8
АИР132М6
АИР160S6
АИР160М6
АИР180М6
АИР200М6
АИР200L6
АИР225М6
АИР250S6

5,5
7,5
11,0
15,0
18,5
22,0
30,0
7,5
11,0
15,0
18,5
22,0
30,0
37,0
45,0

750
750
750
750
750
750
750
1000
1000
1000
1000
1000
1000
1000
1000

690
730
730
730
730
730
730
960
970
970
970
970
970
980
980

14,8-26,0
18,2-27,0
20,-28,2
21,0-29,6
21,4-30,8
22,0-33,2
22,8-33,8
23,2-28,6
25,6-32,0
29,0-36,0
30,0-38,8
36,8-42,0
38,0-46,0
42,0-48,0
44,0-52,0

540-460
580-500
680-620
740-660
800-740
860-810
950-910
850-770
940-840
1120-960
1180-920
1340-1220
1550-1410
1550-1410
1490-1370

475

5

АИР132S6
АИР160S6
АИР160М6
АИР180S4

5,5
11,0
15,0
22,0

1000
1000
1000
1500

615
770
865
1160

14,8-32,0
20,8-33,8
22,2-37,2
38,6-44,4

520-380
830-610
1220-750
1460-1240

530

ВЦ4-75-12,5

1

АИР160М8
АИР180М8
АИР200М8
АИР200L8
АИР225М8
АИР250S8
АИР250M8

11,0
15,0
18,5
22,0
30,0
37,0
45,0

750
750
750
750
750
750
750

730
730
730
730
730
735
735

26,2-32,4
29,3-35,3
31,0-37,4
31,6-48,6
48,0-60,0
62,0-68,0
72,0-76,0

800-680
970-850
1120-1000
1170-1010
1380-1200
1400-1200
1450-1200

510

5

АИР200L8
АИР225М8

22,0
30,0

750
750

685
768

31,0-56,5
31,0-63,5

1150-830
1450-1270

900

Транспортировка и хранение

Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.
Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения.
Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.

∧
