Вентиляторы тягодутьевые, для обычных сред ВД-2,5









Общие сведения:

◘ Одностороннего всасывания

◘ Корпус спиральный поворотный

◘ Направление вращения - левое и правое

Назначение:

◘ Вентиляторы ВД-2,7 и ВД-3,5 предназначены для подачи воздуха температурой до +80С в котельные установки производительностью до 1 т. пара/час

Варианты изготовления:

◘ Общего назначения из углеродистой стали

◘ Коррозионностойкие из нержавеющей стали

ВЕНТИЛЯТОРЫ ВД

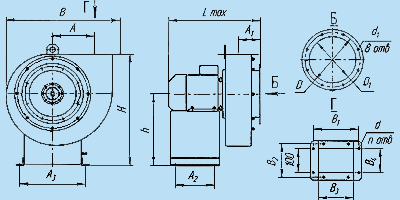

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm

Типоразмер

вентилятора

H

h

А

A1

А2

А3

В

B1

B2

B3

B4

d

n

D

D1

d1

m

Lmax

ВД-2,5

479

320

164

140

345

270

470

210

210

175

175

7×9

8

235

200

7×9

6

531

ВД-2,7

466

300

171

90

290

270

466

185

140

145

100

7×9

8

225

190

7×9

6

414

ВД-3,5

614

400

220

110

350

350

597

230

172

190

132

9×12

10

285

245

9×12

8

510

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Типоразмер вентилятора

Двигатель

Параметры в рабочей зоне

Масса вентилятора,

не более, кг

(без двигателя)

Типоразмер

Мощность, кВт

Частота вращения вала,

n-1

Производительность,

м3/час

Полное давление,

Па

ВД-2,5

АИР90L2
АИР100S2

3,0
4,0

3000
3000

2900
3700

1900
2020

30

ВД-2,7

АИР80В4
АИР71В2
АИР80А2
АИР80В2

1,5
1,1
1,5
2,2

1500
3000
3000
3000

830
940
1030
1185

465
180
1450
1490

37

ВД-3,5

АИР100L4
АИР90L2
АИР100L2

4,0
3,0
5,5

1500
3000
3000

1920
2750
3170

1040
2460
2350

55

ПОЛОЖЕНИЕ КОРПУСА ВЕНТИЛЯТОРА ПРАВОГО ВРАЩЕНИЯ



ПОЛОЖЕНИЕ КОРПУСА ВЕНТИЛЯТОРА ЛЕВОГО ВРАЩЕНИЯ

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.

Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения. Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.
