Вентиляторы высокого давления АВДм-3,5

Общие сведения:

    ◘ Высокого давления

    ◘ Одностороннего всасывания

    ◘ Вперед загнутые лопатки

   Назначение:

◘ Подача сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках

◘ Системы кондиционирования и вентиляции производственных и общественных зданий

◘ Другие производственные и санитарно-технические цели

Варианты изготовления:

◘ Общего назначения из углеродистой стали

Вентиляторы высокого давления АВДм-3,5

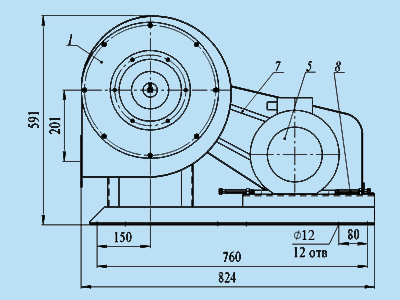

    Обозначения:

    1. Корпус спиральный

    2. Колесо рабочее

    3. Коллектор

    4. Станина

    5. Электродвигатель

    6. Опора промежуточная

    7. Передача ременная

   8. Устройство натяжное

   9. Ограждение ременной передачи

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.
Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения. Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.
