Вентиляторы крышные осевые ВКО









Вентиляторы ВКО, предназначены для системы вытяжной вентиляции промышленных и общественных зданий.

Общие сведения

  • • Низкого давления
  • • Одностороннего всасывания

Назначение

  • Системы вытяжной вентиляции промышленных и общественных зданий, для охлаждения технологического оборудования. Устанавливаются на кровле. Предназначены, как правило, для работы без сети воздуховодов. При обеспечении оптимального режима работы, когда производительность больше минимальной, вентиляторы могут работать с сетью воздуховодов.

Варианты изготовления

Общего назначения из углеродистой стали

Вентиляторы ВКО 4,0 и 8,0

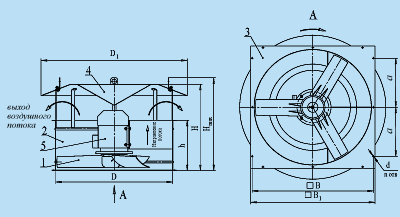

Обозначения: 1. Колесо рабочее 2. Корпус 3. Основание 4. Колпак 5. Электродвигатель

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm

Типоразмер
вентилятора

Hmax

 H

h

D

D1

В

В1

ВКО 4,0

460

410

205

400

550

-

500

ВКО 8,0

645

 600 350 800 100 830 850

Вентиляторы ВКО 5,0 и 6,3

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm

Типоразмер
вентилятора

H

h

D

D1

D2

D2

ВКО 5,0

685

315

500

520

540

800

ВКО 6,3

750

375

630

660

680

1000

Вентиляторы ВКО 10

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm

Типоразмер
вентилятора

H

D

D1

D2

D3

d

ВКО 10,0

960

1000

1272

1470

1300

16

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Типоразмер вентилятора

Двигатель

Параметры в рабочей зоне

Масса вентилятора, не более, кг

(без двигателя)

Типоразмер

Мощность,

кВт

Частота

вращения вала,

n-1

Производительность,

тыс.м3/час

Полное давление,

Па

ВКО-4,0

АИР56В4
АИР63А4
АИР63В4
АИР63В2
АИР71А2
АИР71В2

0,18
0,25
0,37
0,55
0,75
1,1

1500
1500
1500
3000
3000
3000

2,3 - 3,6
2,9 - 4,6
3,2 - 4,8
4,3 - 6,4
5,4 - 8,1
5,4 - 8,1

80 - 0
180 - 0
290 - 0
340 - 0
365 - 0
395 - 0

18,0

ВКО-5,0

АИР63В4
АИР71А4

0,37
0,55

1500
1500

4,5 - 6,4
4,9 - 6,7

135 - 0
180 - 0

24,0

ВКО-6,3

АИР71А6
АИР71В6
АИР71А4
АИР71В4
АИР80А4
АИР80В4

0,37
0,55
0,55
0,75
1,1
1,5

1000
1000
1500
1500
1500
1500

6,3 - 9,5
6,7 - 9,9
7,8 - 11,4
8,5 - 14,8
8,9 - 15,8
9,2 - 16,0

90 - 0
140 - 0
210 - 0
220 - 0
280 - 0
340 - 0

31,0

ВКО-8,0

АИР80А6
АИР80В6
АИР100S4
АИР100L4

0,75
1,1
3,0
4,0

1000
1000
1500
1500

13,5 - 18,5
14,0 - 20,5
15,5 - 25,0
16,7 - 30,5

125 - 0
155 - 0
320 - 0
360 - 0

43,0

ВКО-10,0

АИР160S4

15,0

1500

43,0 - 64,0

780 - 0

113,0

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения. Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки

∧
