Общие сведения:
◘ Одностороннего всасывания
◘ Корпус прямоугольного сечения: - из углеродистой стали
◘ Рабочее колесо: - с загнутыми вперед лопатками (исполнение 1) - с загнутыми назад лопатками (исполнение 2)
Назначение:
- Системы вентиляции, кондиционирования, воздушного отопления
- Технологические установки различного назначения
Варианты изготовления:
- Общего назначения из углеродистой стали
- Взрывозащищённые из разнородных материалов
- Взрывозащищённые из алюминиевых сплавов
ВЕНТИЛЯТОРЫ ВК-П

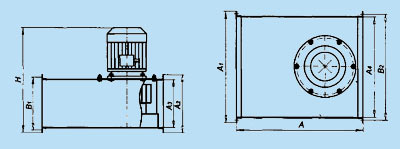

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm
|
№ |
Н |
А |
А1 |
А2 |
А3 |
А4 |
В1 |
|
| B2 | ||||||||
|
ВК-П 4-2-1 |
440 |
502 |
450 |
250 |
200 |
400 |
225 |
425 |
|
ВК-П 4-2-2 |
502 |
450 |
250 |
200 |
400 |
225 |
425 |
|
|
ВК-П 5-3-1 |
560 |
562 |
550 |
350 |
300 |
500 |
325 |
525 |
|
ВК-П 5-3-2 |
562 |
550 |
350 |
300 |
500 |
325 |
525 |
|
|
ВК-П 6-3-1 |
705 |
650 |
650 |
400 |
350 |
600 |
325 |
625 |
|
ВК-П 6-3-2 |
650 |
650 |
400 |
350 |
600 |
325 |
625 |
|
|
ВК-П 7-4-1 |
720 |
830 |
750 |
450 |
400 |
700 |
425 |
725 |
|
ВК-П 7-4-2 |
830 |
750 |
450 |
400 |
700 |
425 |
725 |
|
|
ВК-П 8-5-1 |
860 |
770 |
850 |
550 |
500 |
800 |
525 |
825 |
|
ВК-П 8-5-2 |
770 |
850 |
550 |
500 |
800 |
525 |
825 |
|
|
ВК-П 9-5-1 |
1080 |
920 |
950 |
550 |
500 |
900 |
525 |
925 |
|
ВК-П 9-5-2 |
920 |
950 |
550 |
500 |
900 |
525 |
925 |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Типоразмер
вентилятора |
Двигатель
|
Производи-
тельность, тыс. м3/ч |
Статическое
давление, Па |
Масса
вентилятора без двигателя, не более, кг |
||
|
Типоразмер
|
Мощность,
кВт |
Частота
вращения вала, n-1 |
||||
|
ВК-П 4-2-1
ВК-П 4-2-2 |
АИР50А2
АИР63А4 |
0,09
0,25 |
3000
1500 |
0,2-0,6
0,8-1,05 |
240-90
340-190 |
15,5
20,8 |
|
ВК-П 5-3-1
ВК-П 5-3-2 |
АИР71А4
АИР80А4 |
0,55
1,1 |
1500
1500 |
0,92-1,2
2,1-3,0 |
270-150
530-410 |
34,0
46,0 |
|
ВК-П 6-3-1
ВК-П 6-3-2 |
АИР71В4
АИР56В4 |
0,75
1,5 |
1500
1500 |
1,05-1,6
1,7-2,6 |
390-290
1100-800 |
22,0
62,0 |
|
ВК-П 7-4-1
ВК-П 7-4-2 |
АИР80В4
АИР100S4 |
0,75
3,0 |
1500
1500 |
1,4-2,1
5,7-8,3 |
450-380
1210-920 |
44,0
90,0 |
|
ВК-П 8-5-1
ВК-П 8-5-2 |
АИР80А4
АИР112М4 |
1,1
5,5 |
1500
1500 |
3,3-4,1
4,9-6,2 |
535-440
1530-1400 |
51,0
103,0 |
|
ВК-П 9-5-1
ВК-П 9-5-2 |
АИР90L6
АИР132М6 |
1,5
7,5 |
1000
1000 |
4,0-4,9
9,7-11,5 |
460-400
1330-1050 |
76,0
140,0 |
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.
Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения.
Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.
