Общие сведения:
◘ Низкого давления
◘ Количество лопаток - 8
Назначение:
◘ В составе вентиляционной установки УВС-16А для досушивания измельчённого, не измельчённого и прессованного сена во всех зонах заготовки грубых кормов.
◘ Стационарные системы вентиляции и воздушного отопления производственных, общественных и жилых зданий.
◘ Для других санитарно-технических и производственных целей.
Варианты изготовления:
◘ Общего назначения из углеродистой стали
◘ Коррозионностойкие из нержавеющей стали

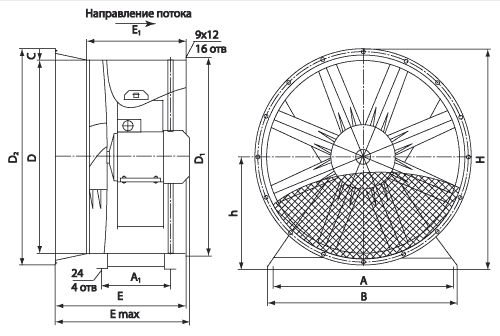

Габаритные и присоединительные размеры, мм
|
Типоразмер вентилятора |
H |
h |
А |
A1 |
В |
D |
D1 |
D2 |
с+1 |
E |
E1 |
Emax |
|
ВО 06-290-10,0 |
1190 |
610 |
1000 |
350 |
1050 |
1000 |
1055 |
1160 |
10 |
490 |
340 |
652 |
|
ВО 06-290-11,0 |
1290 |
660 |
1100 |
450 |
1160 |
1100 |
1155 |
1260 |
10 |
850 |
650 |
872 |
|
ВО 06-290-12,5 |
1440 |
735 |
1180 |
450 |
1240 |
1250 |
1305 |
1410 |
10 |
850 |
650 |
872 |
Основные технические данные
|
Типоразмер вентилятора |
Двигатель |
Параметры в рабочей зоне |
Масса венти- (без двигателя) |
|||
|
Типоразмер |
Мощность, кВт |
Частота вращения вала, n-1 |
Производительность, тыс. м3/час |
Полное давление, Па |
||
|
ВО 06-290-10,0 |
АИР132М6 |
7,5 |
1000 |
26,0-40,0 |
310-80 |
200 |
|
ВО 06-290-11,0 |
АИР132S6 |
5,5 |
1000 |
34,0-49,0 |
290-150 |
210 |
|
ВО 06-290-12,5 |
АИР160М6 |
15,0 |
1000 |
46,0-80,0 |
340-170 |
380 |
Условия эксплуатации:
Вентиляторы эксплуатируются в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата 1-й категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах. Температура окружающей среды от -40°С до +40°С. Температура среды, перемещаемой вентиляторами до 40°С. Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 10 мг/м3 и не содержащих липких веществ и волокнистых материалов.
