Вентиляторы радиальные пылевые ВЦП 6-46 (ВР100-45)











Общие сведения:

   ◘ Среднего давления

   ◘ Одностороннего всасывания

   ◘ Направление вращения - левое и правое

    ◘ Корпус спиральный

Назначение:

• Вентиляторы радиальные пылевые ВЦП 6-46 предназначены для перемещения пылегазовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С, не содержащих липких веществ. Содержание механических примесей в перемещаемой среде не более 1 кг/м3. Размеры перемещаемых частиц в отсасываемом воздухе не более 2 мм. Вентиляторы изготавливаются в климатическом исполнении У (умеренный климат). Температура окружающей среды от -40°С до +40°С. Вентиляторы применяются в системах пылеочистительных установок, пневмотранспорта, для удаления древесной стружки и опилок от деревообрабатывающих станков, металлической пыли металлообрабатывающих станков, а также для других санитарно-технических и производственных целей.

Варианты изготовления:

  • Пылевые из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали

Вентиляторы ВЦП

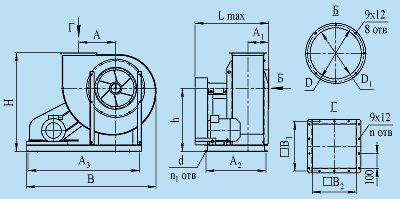

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm

Типоразмер

вентилятора

H

h

D

D1

А

A1

А2

А3

В

B1

B2

n

Lmax

ВЦП 6-46-2,5

503

320

210

175

179

130

385

267

479

175

150

8

455

ВЦП 6-46-3,15

627

400

255

220

227

150

442

338

600

220

189

10

535

ВЦП 6-46-4,0

777

500

315

280

281

175

529

390

740

270

240

12

630

ВЦП 6-46-5,0

948

600

385

350

355

210

610

460

927

340

300

14

784

ВЦП 6-46-6,3

1147

720

480

441

442

250

761

606

1149

415

378

18

978

ВЦП 6-46-8,0

1460

920

610

560

560

320

972

736

1440

530

480

20

1180

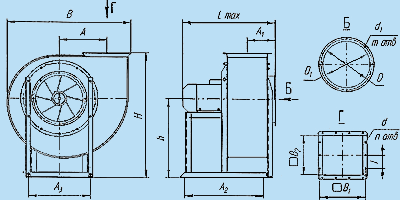

 Вентиляторы ВЦП 6-46 исп. 5

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm

Типоразмер

вентилятора

H

h

А

A1

А2

А3

В

B1

B2

D

D1

n

d

n1

Lmax

Пр0°

Л0°

ВЦП 6-46-4,0

842

565

281

175

504

930

1023

1137

270

240

315

280

12

12

12

627

ВЦП 6-46-5,0

978

630

355

210

590

1190

1365

1512

340

300

385

350

14

14

10

752

ВЦП 6-46-6,3

1187

760

442

250

722

1345

1560

1739

415

378

480

441

18

14

12

886

ВЦП 6-46-8,0

1490

950

560

320

937

1620

1886

2124

530

480

610

560

20

14

12

1131

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Типоразмер вентилятора

Конструктивн.

 исполнение

Двигатель

Параметры в рабочей зоне

Масса вентилятора,

не более, кг (без двигателя)

Суммарный уровень

звуковой мощности, ДБ

Типоразмер

Мощность, кВт

Синхронная

частота вращения вала, n-1

Частота вращения

рабочего колеса, n-1

Производительность

по воздуху в

номинальном режиме,

тыс.м3/час

Полное давление,

Па

ВЦП 6-46-2,5

1

АИР80А2

1,5

3000

2835

1,1

1200

43

91

ВЦП 6-46-3,15

1

АИР80В2

АИР90L2

2,2
3,0

3000
3000

2820
2805

1,65
2,2

1700
1800

58

96
96

ВЦП 6-46-4,0

1

АИР100S2

АИР100L2

4,0
5,5

3000
3000

2805
2860

3,1
4,25

2800
2900

76

103
103

5

АИР100S2

АИР100L2

4,0
5,5

3000
3000

2805
2860

3,1
4,25

2800
2900

135

105
105

ВЦП 6-46-5,0

1

АИР100L4
АИР112М4
АИР132S4
АИР132М2

4,0
5,5
7,5
11,0

1500
1500
1500
3000

1425
1450
1455
2890

4,5
5,5
6,0
6,3

1200
1300
1400
3400

105

97
97
103
110

5

АИР112М4
АИР132S4
АИР132S4
АИР132М2

5,5
7,5
11,0
15,0

1500
1500
1500
1500

1810
2030
2285
2575

5,3
5,6
6,8
7,5

1450
1670
2240
2950

285

97
105
110
112

ВЦП 6-46-6,3

1

АИР132S4
АИР132М4
АИР160S4
АИР160М4

7,5
11,0
15,0
18,5

1500
1500
1500
1500

1455
1440
1460
1460

7,4
9,2
11,4
14,1

1450
1700
1700
1800

248

97
100
100
105

5

АИР132S4
АИР132М4
АИР160S4
АИР160M4
АИР180S4

7,5
11,0
15,0
18,5
22,0

1500
1500
1500
1500
1500

1620
1630
1810
1810
2025

7,2
8,8
9,6
12,0
12,2

1620
1950
2300
2200
2840

390

103
105
110
110
112

ВЦП 6-46-8,0

1

АИР160М4
АИР180S4
АИР180М4
АИР200М4

18,5
22,0
30,0
37,0

1500
1500
1500
1500

1460
1460
1460
1460

15,2
16,9
17,9
21,5

2600
2800
2900
2900

335

115
115
120
122

5

АИР160М4
АИР180S4
АИР180М4
АИР200M4
АИР200L4

18,5
22,0
30,0
37,0
45,0

1500
1500
1500
1500
1500

1460
1460
1620
1810
1810

15,2
16,9
17,5
17,0
22,0

2600
2800
3100
3440
3200

560

115
115
120
122
125

ПОЛОЖЕНИЕ КОРПУСА ВЕНТИЛЯТОРА ПРАВОГО ВРАЩЕНИЯ

ПОЛОЖЕНИЕ КОРПУСА ВЕНТИЛЯТОРА ЛЕВОГО ВРАЩЕНИЯ

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.

Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения. Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.

∧
