Общие сведения:
◘ Высокого давления
◘ Одностороннего всасывания
◘ Направление вращения - левое и правое
◘ Корпус спиральный
Назначение:
◘ Вентиляторы предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80ºC, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов в условиях климата У2 по ГОСТ 15150.
Применяются для подачи воздуха в вагранки, печи, вентиляционные системы зерновых элеваторов, а также для установки в пневмотранспорт эжекционного типа и установки других технологических систем.
Варианты изготовления:
◘ Общего назначения из углеродистой стали
◘ Коррозионностойкие из нержавеющей стали

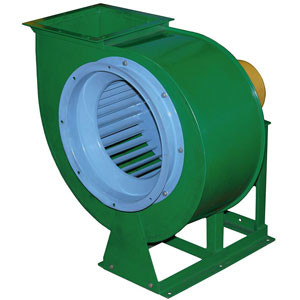

Вентиляторы ВР

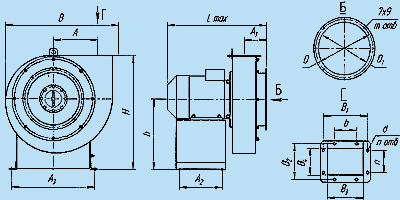

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, mm
|
Типоразмер вентилятора |
H |
h |
А |
A1 |
А2 |
А3 |
В |
B1 |
B2 |
B3 |
B4 |
d |
a |
b |
n |
D |
D1 |
d1 |
m |
Lmax |
|
ВР 12-26-2,5 |
406 |
260 |
150 |
83 |
160 |
260 |
390 |
130 |
105 |
100 |
75 |
7×9 |
105 |
65 |
6 |
210 |
175 |
7×9 |
6 |
394 |
|
ВР 12-26-3,15 |
494 |
310 |
190 |
97 |
180 |
340 |
492 |
166 |
135 |
126 |
95 |
9×12 |
67,5 |
83 |
8 |
255 |
220 |
7×9 |
6 |
448 |
|
ВР 12-26-3,5 |
546 |
340 |
210 |
105 |
200 |
340 |
542 |
180 |
145 |
140 |
105 |
9×12 |
72,5 |
90 |
8 |
280 |
245 |
7×9 |
8 |
493 |
|
ВР 12-26-4,0 |
614 |
380 |
240 |
121 |
280 |
440 |
614 |
200 |
160 |
160 |
120 |
9×12 |
100 |
100 |
8 |
310 |
280 |
9×12 |
8 |
720 |
|
ВР 12-26-4,5 |
684 |
420 |
271 |
130 |
280 |
440 |
688 |
220 |
175 |
180 |
135 |
9×12 |
100 |
100 |
10 |
345 |
315 |
9×12 |
8 |
737 |
|
ВР 12-26-5,0 |
770 |
480 |
300 |
144 |
380 |
590 |
766 |
250 |
200 |
200 |
150 |
9×12 |
100 |
100 |
10 |
385 |
350 |
9×12 |
8 |
918 |
|
ВР 12-26-5,5 |
872 |
550 |
333 |
150 |
380 |
590 |
844 |
270 |
215 |
220 |
165 |
9×12 |
100 |
100 |
10 |
420 |
385 |
9×12 |
8 |
933 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Типоразмер вентилятора |
Двигатель |
Параметры в рабочей зоне |
Масса вентилятора, не более, кг (без двигателя) |
Суммарный уровень звуковой мощности, ДБ |
|||
|
Типоразмер |
Мощность, кВт |
Частота вращения вала, n-1 |
Производительность, тыс.м3/час |
Полное давление, Па |
|||
|
ВР12-26-2,5 |
АИР71В2 |
1,1 |
3000 |
0,64 - 0,82 |
1590 - 1250 |
15 |
87 |
|
ВР12-26-3,15 |
АИР80В2 |
2,2 |
3000 |
1,1 - 1,55 |
2280 - 1520 |
25 |
89 |
|
ВР12-26-3,5 |
АИР90L2 |
3,0 |
3000 |
1,5 - 2,2 |
3260 - 2350 |
34 |
91 |
|
ВР12-26-4,0 |
АИР112M2 |
7,5 |
3000 |
1,95 - 3,2 |
4000 - 2750 |
54 |
97 |
|
ВР12-26-4,5 |
АИР160M2 |
18,5 |
3000 |
3,4 - 4,75 |
5940 - 4800 |
62 |
97 |
|
ВР12-26-5,0 |
АИР180M2 |
30,0 |
3000 |
4,8 - 7,2 |
7150 - 6500 |
96 |
103 |
|
ВР12-26-5,5 |
АИР200L2 |
45,0 |
3000 |
5,2 - 8,1 |
8200 - 7000 |
108 |
105 |
ПОЛОЖЕНИЕ КОРПУСА ВЕНТИЛЯТОРА ПРАВОГО ВРАЩЕНИЯ
ПОЛОЖЕНИЕ КОРПУСА ВЕНТИЛЯТОРА ЛЕВОГО ВРАЩЕНИЯ
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Вентиляторы транспортируются на открытых площадках всеми видами транспорта без ограничения расстояний в условиях, исключающих механические повреждения, в собранном или разобранном виде. Условия транспортирования устанавливаются по условиям хранения, согласно ГОСТ 15150.
Вентиляторы должны храниться в местах, не имеющих агрессивных паров и газов. Все механически обработанные и неокрашенные поверхности должны быть покрыты антикоррозийным составом. При нарушении потребителем (заказчиком) правил транспортировки и хранения вентиляторов, предприятие-изготовитель не несёт ответственности за качество изготавливаемой продукции.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие вентиляторов требованиям технических условий при условии соблюдения правил эксплуатации, транспортирования и хранения. Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю, при гарантийной наработке 3000 часов. Режим эксплуатации предусматривает не более 6 пусков-остановок в сутки.
