Одновинтовые моноблочные насосы серии «Бурун» предназначены для перекачки как чистой воды так и разнородных жидкостей и взвесей
Электронасосы серии «Бурун»
Конструкция:
Насосы выпускаются в следующих исполнениях:

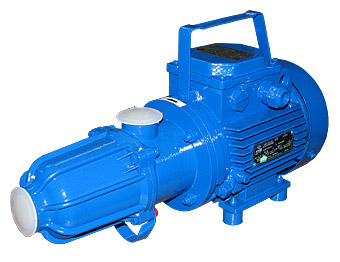

Серия СД – переносной самовсасывающий дренажный насос. Корпусные детали выполнены из алюминия и высокопрочной пластмассы. Уплотнение вала – стандартная армированная легкосменяемая манжета. Насос может использоваться как в быту, так и в промышленности для перекачки воды и разнородных неагрессивных жидкостей с механическими примесями и вязкостью до 1000 сП. Основное назначение – очистка отстойных и выгребных ям, полив и орошение садовых участков.

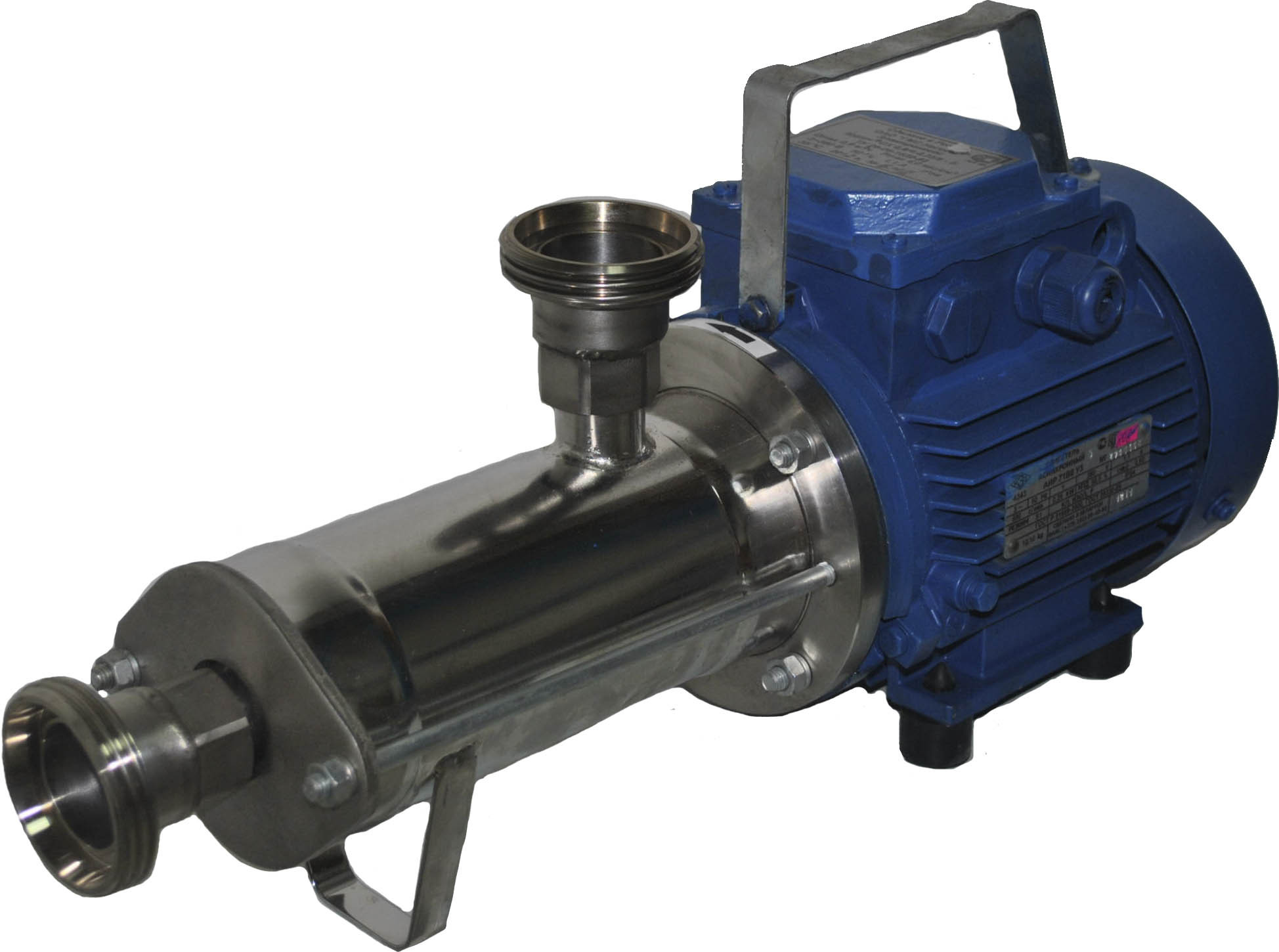

Серия СХ – переносной самовсасывающий насос для слабоагрессивных химических жидкостей. Корпус насоса выполнен из нержавеющей стали. Вал уплотняется механическим торцовым уплотнением фирмы «Burgmann». Насос может использоваться для перекачки масел, красок, кремов, моющих средств, а также взвешенных растворов и взвесей, где нежелательно их перемешивание и вспенивание.
Серия ПФ – погружной фекальный насос. Корпусные детали выполнены из нержавеющей стали. Насос может использоваться для дренажа и канализаций при перекачки жидкостей с повышенным содержанием механических и вязких примесей, т.е. в тех случаях когда невозможно использовать насосы типа «Гном»
Серия С1В – переносной самовсасывающий, предназначен для перекачивания воды и разнородных жидкостей вязкостью до 1500 мПа с, температурой до 35 0С, а также жидкостей, содержащих механические примеси по массе до 5 % и размером до 2 мм.
Электронасос может использоваться для поливных работ, очистки различных емкостей, в технологических процессах, кроме питьевого водоснабжения.
Электронасос выпускается:
- в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В без частотного преобразователя;
- в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В с частотным преобразователем.
Электронасос не предназначен для эксплуатации во взрыво- и пожароопасных помещениях.
Перекачиваемая жидкость:
Одновинтовые моноблочные насосы серии «Бурун» предназначены для перекачки как чистой воды так и разнородных жидкостей и взвесей до 1000 сП и температурой до 350С при работе в непрерывном режиме и температурой до 700С при периодическом режиме работы.
В зависимости от необходимой подачи или вязкости перекачиваемой жидкости насосы комплектуются трёхфазными двигателями с частотой вращения 3000, 1500, 1000 и 750 об/мин на напряжение 380В и однофазными двигателями с частотой вращения 3000 и 1500 об/мин.
Преимущества насосов :
Преимуществом винтовых насосов перед центробежными является создаваемый равномерный не пульсирующий поток перекачиваемой жидкости. Это позволяет не перемешивать жидкость и сохранять ее структуры.
- высокая способность к самовсасыванию.
- простота конструкции обеспечивающие удобство обслуживания насоса. Насос состоит из трех основных частей: нержавеющего винта, резиновой обоймы и уплотнения вала.
- подача насоса пропорциональна скорости вращения. Это позволяет легче регулировать параметры насоса при наличие частотного привода.
- высокое давление насоса при небольшом габарите обеспечивается конструкцией обоймы с саморегулирующим зазором зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличения давления.
Условные обозначения:
Бурун СД 1,8/3-М 0,55/4, где:
Бурун - серия одновинтовых электронасосов Бурун;
СД - конструктивное исполнение (СД - самовсасывающий дренажный, СХ - самовсасывающий для слабоагрессивных жидкостей, ПФ - погружной фекальный);
1,8 - максимальная подача, м3/ч;
3 - предельное давление, кгс/см2;
М - исполнение двигателя (М - многофазный 220В, без обозначения - трёхфазный 380В)
0,55 - мощность электродвигателя, кВт
4 - число полюсов двигателя (2 - 3000 об./мин., 4 - 1500 об./мин., 6 - 1000 об./мин., 8 - 750 об./мин.)
Сводная таблица технических характеристик насоса Бурун
| Марка агрегата |
Подача, max |
U, В |
Давление, max |
Высота самовсасы- вания, м |
Номин. мощность двигателя, кВт |
Частота вращения, |
Масса, кг |
| Бурун СД 0,9/3-0,25/8 | 0.90 | 380 | 3 | 7 | 0.25 | 750 | 12.5 |
| Бурун СД 1,2/3-0,37/6 | 1.20 | 380 | 3 | 7 | 0.37 | 1000 | 12.0 |
| Бурун СД 1,8/3-М0,55/4 | 1.80 | 220 | 3 | 6 | 0.55 | 1500 | 12.5 |
| Бурун СД 1,8/3-0,55/4 | 1.80 | 380 | 3 | 6 | 0.55 | 1500 | 11.5 |
| Бурун СД 3,6/3-М0,55/2 | 3.60 | 220 | 3 | 5 | 0.55 | 3000 | 12.7 |
| Бурун СД 3,6/3-0,75/2 | 3.60 | 380 | 3 | 5 | 0.75 | 3000 | 12.0 |
| Бурун СХ 0,9/4-0,25/8 | 0.90 | 380 | 4 | 7 | 0.25 | 750 | 13.0 |
| Бурун СХ 1,2/4-0,37/6 | 1.20 | 380 | 4 | 7 | 0.37 | 900 | 12.3 |
| Бурун СХ 1,8/4-М0,55/4 | 1.80 | 220 | 4 | 6 | 0.55 | 1500 | 13.0 |
| Бурун СХ 1,8/4-0,55/4 | 1.80 | 380 | 4 | 6 | 0.55 | 1500 | 12.0 |
| Бурун СХ 3,6/4-M0,55/2 | 3.60 | 220 | 4 | 5 | 0.55 | 3000 | 13.0 |
| Бурун ПФ 1,8/4-М0,55/4 | 1.80 | 220 | 4 | - | 0.55 | 1500 | 16.5 |
| Бурун ПФ 1,8/4-0,55/4 | 1.80 | 380 | 4 | - | 0.55 | 1500 | 15.5 |
Марки, характеристики насосов Бурун Н1В
| Марки | Подача (диапазон), м³/ч | Давление на выходе из насоса, кгс/см² не более | Мощность (номин.), кВт |
Частота вращения,об/мин |
Ток, А | Напряжения сети, В | Масса, кг | Высота само-всасывания (макс.), м |
Предельная вязкость,мПа*с |
|
Бурун Н1В 2,5/4-0,75/4
|
1,5...2,5 | 4 | 0.75 | 1500 | 2.1 | 3~380 | 14 | 5 | 1500 |
|
Бурун Н1В 2,5/4-М 0,75/4
|
1,5...2,5 | 4 | 0.75 | 1500 | 6.1 | 1~220 | 14.5 | 5 | 1500 |
|
Бурун Н1В 2,5/4- 0,37/6
|
1,0...1,6 | 4 | 0.37 | 1000 | 1.4 | 3~380 | 13.5 | 5 | 1500 |
|
Бурун Н1В 2,5/4- 0,25/8
|
0,7...1,2 | 4 | 0.25 | 750 | 1.1 | 3~ 380 | 14 | 5 | 1500 |
|
Бурун Н1В 2,5/4-Ч 0,75/4
|
1,5...2,5 | 4 | 0.75 | 750...1500 | 2.1 | 3~380 | 14 | 5 | 1500 |
|
Бурун Н1В 2,5/4-Ч 0,37/6
|
1,0...1,6 | 4 | 0.37 | 500...1000 | 1.4 | 3~380 | 13.5 | 5 | 1500 |
|
Бурун Н1В 2,5/4-Ч 0,25/8
|
0,7...1,2 | 4 | 0.25 | 375...750 | 1.1 | 3~380 | 14 | 5 | 1500 |
|
Бурун Н1В 2,5/4-ЧМ 0,75/4
|
1,5...2,5 | 4 | 0.75 | 750...1500 | 6.1 | 1~220 | 14 | 5 | 1500 |
|
Бурун Н1В 2,5/4-ЧМ 0,37/6
|
1,0...1,6 | 4 | 0.37 | 500...1000 | 2.9 | 2~220 | 14 | 5 | 1500 |
|
Бурун Н1В 2,5/4-ЧМ 0,25/8
|
0,7...1,2 | 4 | 0.25 | 375...750 | 2.4 | 3~220 | 14 | 5 | 1500 |
Условные обозначения:
Например Бурун® Н1В 2,5/4 - Ч М 0,75/4 - А ТУ 26-06-1622-92 , где :
Бурун® - товарный знак
Н1В - конструктивное исполнение: Н1В – переносной самовсасывающий
2,5 - идеальная подача, м3/ч
4 - давление насоса (Рmax), кгс/см2
Ч - исполнение по комплектации:
Ч – с частотным преобразователем
без обозначения – без частотного преобразователя;
М - исполнение двигателя:
М - однофазный 220В;
без обозначения – трехфазный 380В;
0,75 - номинальная мощность двигателя, кВт;
4 - число полюсов двигателя
А - исполнение по материалу обоймы:
без обозначения - резина ИРП-1068
А - резина АН 140
Конструкция:
Электронасос состоит из электродвигателя и насосной части.
Насосная часть состоит из корпуса, рабочего винта, подвижной резиновой обоймы и фонаря.
Рабочий винт жестко закреплен на валу двигателя при помощи клея «Loctite».
Обойма имеет двухзаходную винтовую поверхность, ход которой равен удвоенному шагу рабочего винта.
Рабочий винт насоса однозаходный, любое его поперечное сечение представляет круг, центр которого сдвинут относительно оси на величину эксцентриситета. При вращении рабочего винта в обойме жидкость перемещается в замкнутых объемах между рабочим винтом и обоймой, при этом осуществляется ее подача.
Хвостовик рабочего винта уплотняется манжетой. На валу электродвигателя установлено отбойное кольцо.
Электронасос устанавливается на резиновых амортизаторах. Конструкцией электронасоса предусмотрена ручка для транспортировки.
Запуск электронасоса однофазного исполнения осуществляется посредством пускового устройства, смонтированного на шнуре питания. Пусковое устройство имеет пусковую кнопку, пусковой конденсатор, реле для защиты электродвигателя от перегрузок и армированный шнур питания для подключения к однофазной сети.
Электронасос в трехфазном исполнении подключается к сети питания через автоматический выключатель (в комплект поставки не входит).
Электронасос относится к приборам I класса защиты от поражения электрическим током.
Применение:
- для перекачивания чистой воды и загрязнённых сточных вод в быту, сфере ЖКХ, сельского хозяйства, промышленности и др. отраслях
- дренаж и осушение, откачка ила и грязи из различных ёмкостей, ям, котлованов
- полив и орошение земель селькскохозяйственного назначения, приусадебных участков
Особенности и преимущества:
- создаётся равномерный не пульсирующий поток перекачиваемой жидкости, что позволяет не перемешивать жидкость и сохранять ее структуры;
- высокая способность к самовсасыванию;
- простота конструкции, обеспечивающая удобство обслуживания насоса. Насос состоит из трех основных частей: нержавеющего винта, резиновой обоймы и уплотнения вала;
- компактность, легкость в установке и обслуживании (электронасос переносной)
- подача насоса пропорциональна скорости вращения. Это позволяет легче регулировать параметры насоса при наличии частотного привода;
- высокое давление насоса при небольшом габарите. Обеспечивается конструкцией обоймы с саморегулирующим зазором. Зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличении давления.
