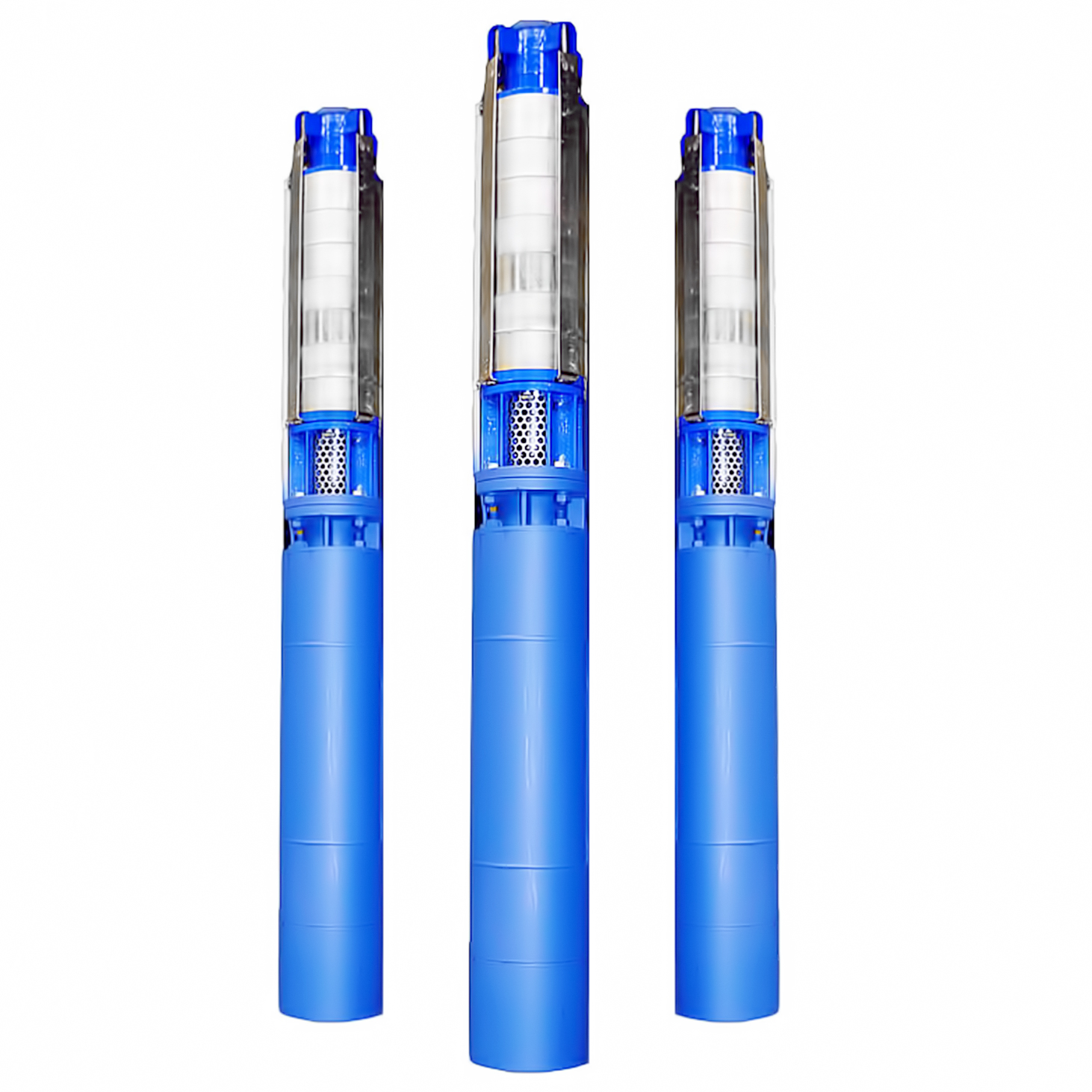

Насосы 3ЭЦВ

Агрегат 3ЭЦВ состоит из электрического двигателя, насоса и др. вспомогательных узлов.

Агрегат 3ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Изготовитель: АО «Ливнынасос».

3ЭЦВ - эл. двигатель герметичный, заполненный, насосная часть из нержавеющей стали 12Х18Н10Т.

Область применения:

Агрегаты электронасосные центробежные скважинные для воды типа 3ЭЦВ (далее агрегаты) предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод

Технические характеристики:

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
3ЭЦВ 6-4-70	4	70	5.5	76	3	145	1070	57	150
3ЭЦВ 6-4-100	4	100	7	76	3	145	1200	64	150
3ЭЦВ 6-4-130	4	130	8	76	4	145	1270	69	150
3ЭЦВ 6-4-160	4	160	9	76	4	145	1395	74	150
3ЭЦВ 6-4-190	6.5	190	11	76	4	145	1480	76	150
3ЭЦВ 6-6.5-60	6.5	60	6.5	76	3	145	1075	62	150
3ЭЦВ 6-6.5-85	6.5	85	8	76	3	145	1170	64	150
3ЭЦВ 6-6.5-105	6.5	105	9	76	4	145	1230	66	150
3ЭЦВ 6-6.5-125	6.5	125	10	76	4	145	1310	68	150
3ЭЦВ 6-6.5-140	6.5	140	11	76	5.5	145	1410	74	150
3ЭЦВ 6-6.5-160	6.5	160	12.5	76	5.5	145	1430	75	150
3ЭЦВ 6-6.5-185	6.5	185	17	77	7.5	145	1590	85	150
3ЭЦВ 6-6.5-225	6.5	225	17.5	77	7.5	145	1710	87	150
3ЭЦВ 6-10-50	10	50	7	76	3	145	1050	60	150
3ЭЦВ 6-10-80	10	80	8.6	76	4	145	1150	68	150
3ЭЦВ 6-10-110	10	110	12.6	76	5.5	145	1320	69	150
3ЭЦВ 6-10-120	10	120	14	76	5.5	145	1335	72	150
3ЭЦВ 6-10-140	10	140	16	77	7.5	145	1470	80	150
3ЭЦВ 6-10-160	10	160	17.5	77	7.5	145	1550	82	150
3ЭЦВ 6-10-185	10	185	20	77	9	145	1660	86	150
3ЭЦВ 6-10-235	10	235	23	80	11	145	1890	94	150
3ЭЦВ 6-10-290	10	290	32	80	13	145	2145	104	150
3ЭЦВ 6-10-350	10	350	36	80	18.5	145	2385	113	150
3ЭЦВ 6-16-50	16	50	10	76	4	145	1200	68	150
3ЭЦВ 6-16-75	16	75	16	77	7.5	145	1420	80	150
3ЭЦВ 6-16-90	16	90	17	77	7.5	145	1480	81	150
3ЭЦВ 6-16-100	16	100	18.5	77	7.5	145	1520	86	150
3ЭЦВ 6-16-110	16	110	20	77	7.5	145	1620	86	150
3ЭЦВ 6-16-140	16	140	26	80	11	145	1830	97	150
3ЭЦВ 6-16-160	16	160	30	80	13	145	1940	100	150
3ЭЦВ 6-16-190	16	190	33	80	15	145	1090	110	150
3ЭЦВ 6-25-50	25	50	13	76	5.5	145	1220	68	150
3ЭЦВ 6-25-60	25	60	16	77	7.5	145	1400	81	150
3ЭЦВ 6-25-70	25	70	18	77	7.5	145	1190	79	150
3ЭЦВ 6-25-80	25	80	18	77	7.5	145	1500	84	150
3ЭЦВ 6-25-90	25	90	20	77	9	145	1570	87	150
3ЭЦВ 6-25-100	25	100	24	80	11	145	1750	93	150
3ЭЦВ 6-25-120	25	120	28	80	13	145	1870	96	150
3ЭЦВ 6-25-140	25	140	32	80	15	145	2010	108	150

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
3ЭЦВ 8-16-100	16	140	16	77	7.5	189	1220	74	200
3ЭЦВ 8-16-140	16	140	26	82	13	189	1450	126	200
3ЭЦВ 8-16-160	16	160	30	82	13	189	1500	130	200
3ЭЦВ 8-16-180	16	160	35	82	15	189	1520	131	200
3ЭЦВ 8-16-200	16	200	41	82	15	189	1600	143	200
3ЭЦВ 8-16-260	16	260	55	82	18.5	189	1835	165	200
3ЭЦВ 8-25-55	25	55	15	77	7.5	189	1150	78	200
3ЭЦВ 8-25-70	25	70	18	77	7.5	189	1190	79	200
3ЭЦВ 8-25-100	25	100	30	77	11	189	1360	118	200
3ЭЦВ 8-25-125	25	125	32	77	13	189	1430	124	200
3ЭЦВ 8-25-150	25	150	37	82	15	189	1510	130	200
3ЭЦВ 8-25-180	25	180	45	82	18.5	189	1630	139	200
3ЭЦВ 8-25-230	25	230	60	83	22	189	1865	155	200
3ЭЦВ 8-25-300	25	300	70	85	37	189	2245	176	200
3ЭЦВ 8-25-340	25	340	90	84	45	189	2295	182	200
3ЭЦВ 8-25-400	25	400	90	84	45	189	2500	213	200
3ЭЦВ 8-40-40	40	40	20	77	7.5	189	1200	78	200
3ЭЦВ 8-40-60	40	60	25	82	11	189	1305	85	200
3ЭЦВ 8-40-60 нрк	40	60	25	82	11	189	1310	88	200
3ЭЦВ 8-40-75	40	75	28	82	13	189	1380	122	200
3ЭЦВ 8-40-90	40	90	33	82	15	189	1440	128	200
3ЭЦВ 8-40-90 нрк	40	90	33	82	15	189	1440	131	200
3ЭЦВ 8-40-120	40	120	44	83	22	189	1650	150	200
3ЭЦВ 8-40-120 нрк	40	120	44	83	22	189	1650	159	200
3ЭЦВ 8-40-150	40	150	56	84	30	189	1790	168	200
3ЭЦВ 8-40-150 нрк	40	150	57	84	30	189	1790	174	200
3ЭЦВ 8-40-180	40	180	66	85	37	189	1920	186	200
3ЭЦВ 8-40-180 нрк	40	180	66	85	37	189	1920	194	200
3ЭЦВ 8-40-200	40	200	73	85	37	189	2055	187	200
3ЭЦВ 8-65-40	65	40	32	82	18.5	189	1440	130	200
3ЭЦВ 8-65-70	65	70	48	83	22	189	1680	152	200
3ЭЦВ 8-65-90	65	90	63	84	30	189	1960	182	200
3ЭЦВ 8-65-110	65	110	72	85	37	189	2165	206	200
3ЭЦВ 8-65-145	65	145	98	84	45	189	2365	217	200

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
3ЭЦВ 10-65-65 нрк	65	65	42	83	22	235	1410	154	250
3ЭЦВ 10-65-90 нрк	65	90	49	84	26	235	1530	164	250
3ЭЦВ 10-65-110 нрк	65	110	65	85	30	235	1570	215	250
3ЭЦВ 10-65-125 нрк	65	125	73	86	37	235	1660	220	250
3ЭЦВ 10-65-150 нрк	65	150	81	86	45	235	1730	245	250
3ЭЦВ 10-65-175 нрк	65	175	96	86	45	235	1820	254	250
3ЭЦВ 10-65-200 нрк	65	200	110	86	55	235	1875	266	250
3ЭЦВ 10-65-225 нрк	65	225	120	86	55	235	1950	273	250
3ЭЦВ 10-65-250 нрк	65	250	138	86	65	235	2100	302	250
3ЭЦВ 10-65-275 нрк	65	275	158	86	75	235	2250	180	250
3ЭЦВ 10-100-60 нро	120	60	53		22	235	1765	180	250
3ЭЦВ 10-120-40 нро	120	40	42	82	18.5	235	1500	153	250
3ЭЦВ 10-120-60 нро	120	60	67	85	30	235	1730	228	250
3ЭЦВ 10-120-80 нро	120	80	83	86	37	235	1950	256	250
3ЭЦВ 10-120-100 нро	120	100	105	86	45	235	2190	288	250
3ЭЦВ 10-120-120 нро	120	120	130	86	65	235	2450	328	250
3 ЭЦВ 10-120-140 нро	120	140	140	86	75	235	2645	328	250
3ЭЦВ 10-160-25 нро	160	25	52	85	30	235	1060	213	250
3ЭЦВ 10-160-35 нро	160	35	52	85	30	235	2180	220	250
3ЭЦВ 10-160-50 нро	160	50	72	86	37	235	1590	229	250
3ЭЦВ 10-160-75 нро	160	75	102	86	45	235	1820	248	250
3ЭЦВ 10-160-100 нро	160	100	130	86	65	235	2100	310	250
3ЭЦВ 10-160-125 нро	160	125	170	86	75	235	2730	444	250
3ЭЦВ 10-160-150 нро	160	150	210	86	90	235	2640	371	250

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
3ЭЦВ 12-160-65 нро	160	65	93	86	45	281	1500	250	301
3ЭЦВ 12-160-100 нро	160	100	135	86	65	281	1700	299	301
3ЭЦВ 12-160-140 нро	160	140	180	86	90	281	1980	365	301
3ЭЦВ 12-160-175 нро	160	175	260	86	110	281	2325	251	301
3ЭЦВ 12-160-200 нро	160	200	260	86	130	281	2410	468	301
3ЭЦВ 12-200-35 нро	200	35	68	86	37	281	1550	229	301
3ЭЦВ 12-200-70 нро	200	70	135	86	65	281	1960	285	301
3ЭЦВ 12-200-105 нро	200	105	190	86	90	281	2400	390	301
3ЭЦВ 12-200-140 нро	200	140	250	86	110	281	2900	500	301
3ЭЦВ 12-210-25 нро	210	25	61	85	30	281	1500	224	301
3ЭЦВ 12-210-55 нро	210	55	110	86	45	281	1850	280	301
3ЭЦВ 12-250-35 нро	250	35	80	86	37	281	1570	235	301
3ЭЦВ 12-250-70 нро	250	70	155	86	75	281	2020	334	301
3ЭЦВ 12-250-105 нро	250	105	250	86	110	281	2650	472	301
3ЭЦВ 12-250-140 нро	250	140	270	86	130	281	2900	500	301

Расшифровка артикулов:

3ЭЦВ	Тип электронасосного агрегата: ЭЦВ
8	Внутренний диаметр обсадной трубы скважины в дюймах (1дюйм = 25,4 мм)
25	Номинальная подача, м3/ч
150	Напор, в м вод. ст.
У5	Климат. исполнение и категория размещения

нрк Материальное исполнение*:

нрк	нержавеющее рабочее колесо
нро	нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)

* указывается только при наличии нескольких исполнений одного типоразмера

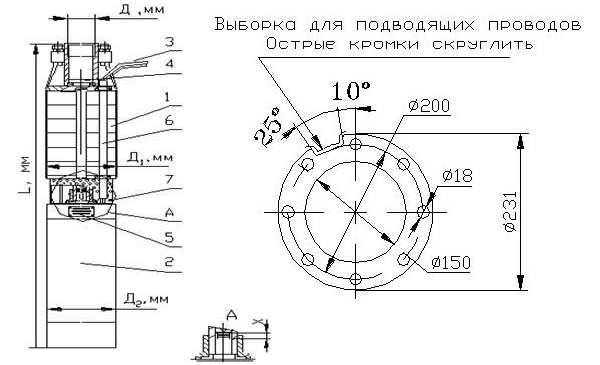

Насос 3ЭЦВ состоит из:

1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной

Комплектность

Паспорт АМТ3.246.005 ПС – 1 шт.
Агрегат 3ЭЦВ – 1 шт.

Таблица: Напорные характеристики насосов 3ЭЦВ-4, 3ЭЦВ-5, 3ЭЦВ-6, 3ЭЦВ-8 3ЭЦВ-10, 3ЭЦВ-12

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. нрк) Рабочие колеса насосов изготовлены из нержавеющей стали. Агрегаты, не имеющие нрк, изготавливаются с пластмассовыми рабочими колесами, армированными нержавеющей сталью по поверхностям уплотнения. Агрегаты ЭЦВ 8-25 и ЭЦВ 8-40 изготавливаются в двух исполнениях, с пластмассовыми и нержавеющими колесами.

5. нро) Рабочие колеса и направляющие аппараты изготовлены из нержавеющей стали.

6. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
