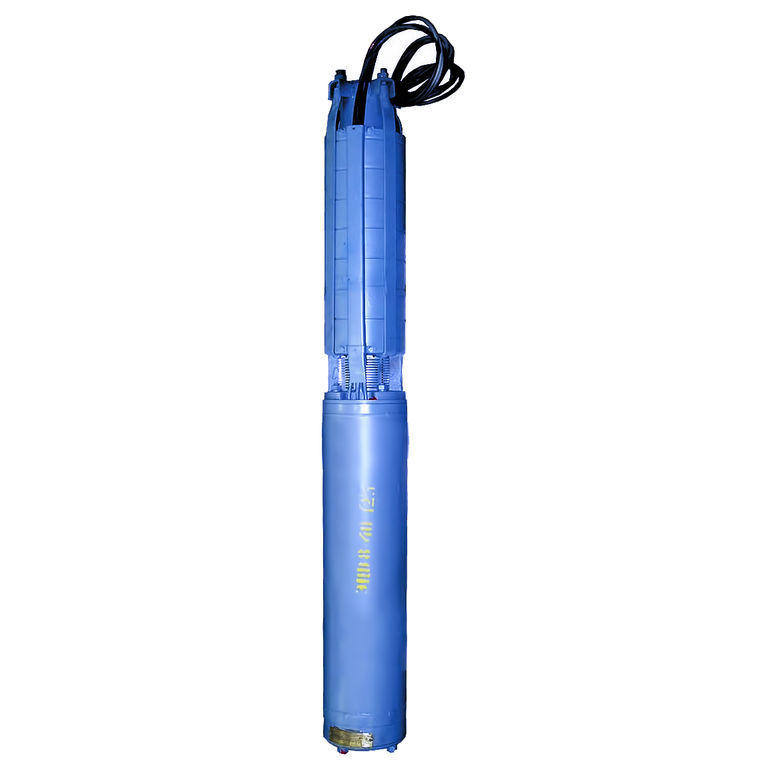

Скважинные глубинные насосы ЭЦВ

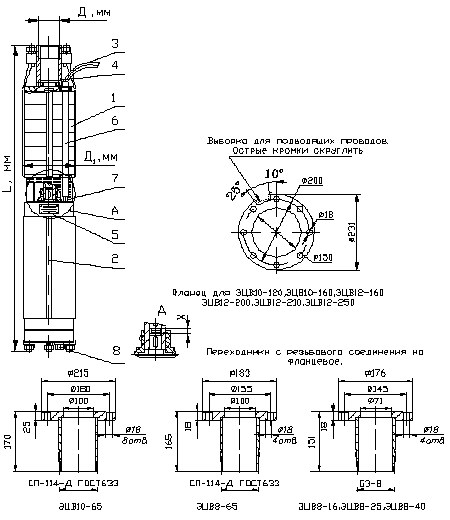

Агрегат ЭЦВ состоит из электрического двигателя, насоса и др. вспомогательных узлов.

Агрегат ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Изготовитель: АО «Ливнынасос».

Область применения:

Погружной центробежный агрегат ЭЦВ предназначен для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод

Условия эксплуатации:

Перекачиваемая среда: вода

Температура воды: до 25 °С

Общая минерализация (сух. остаток): до 1500 мг/л

Содержание сульфатов: не более 500 мг/л

Содержание хлоридов: не более 350 мг/л

Содержание сероводорода: не более 1,5 мг/л

Массовой долей твердых механических примесей: не более 0,01%
(размером более 0,1 мм)

Технические характеристики

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
ЭЦВ 4-2.5-65	2.5	65	3.8	68	1.1	96	775	18	102.5
ЭЦВ 4-2.5-80	2.5	80	4.2	68	1.1	96	855	19	102.5
ЭЦВ 4-2.5-100	2.5	100	5.8	68	2.2	96	1050	26	102.5
ЭЦВ 4-2.5-120	2.5	120	6.2	68	2.2	96	1130	28	102.5
ЭЦВ 4-2.5-140	2.5	140	6.5	68	2.2	96	1260	29	102.5
ЭЦВ 4-2.5-160	2.5	160	9.5	70	3	96	1410	32	102.5
ЭЦВ 4-2.5-200	2.5	200	10.5	70	3	96	1600	35	102.5
ЭЦВ 4-4-45	4	45	5	68	2.2	96	955	24	102.5
ЭЦВ 4-4-60	4	60	6	68	2.2	96	1085	26	102.5
ЭЦВ 4-4-80	4	80	8.2	70	3	96	1265	31	102.5
ЭЦВ 4-4-100	4	100	8.8	72	4	96	1600	34	102.5
ЭЦВ 4-4-120	4	120	10	72	4	96	1680	37	102.5
ЭЦВ 4-4-140	5.5	140	12	72	5.5	96	1765	40	102.5
ЭЦВ 4-6.5-70	6.5	70	8	68	2.2	96	1265	28.5	102.5
ЭЦВ 4-6.5-85	6.5	85	11	70	3	96	1480	32.5	102.5
ЭЦВ 4-6.5-115	6.5	115	12	72	4	96	1700	38.5	102.5
ЭЦВ 4-6.5-130	6.5	130	14.5	72	5.5	96	1980	42	102.5
ЭЦВ 4-6.5-150	6.5	150	16	72	5.5	96	2130	44	102.5
ЭЦВ 4-10-40	10	40	9.5	70	3	96	1175	29	102.5
ЭЦВ 4-10-55	10	55	9.8	70	3	96	1315	31	102.5
ЭЦВ 4-10-70	10	70	10	72	4	96	1530	35	102.5
ЭЦВ 4-10-85	10	85	13	72	5.5	96	1760	41	102.5
ЭЦВ 4-10-95	10	95	15	72	5.5	96	1980	42	102.5
ЭЦВ 4-10-110	10	110	16	72	5.5	96	2130	44	102.5

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
ЭЦВ 5-4-75	4	75	6.5	65	2.2	120	1200	42	125
ЭЦВ 5-4-100	4	100	9	68	3	120	1400	48	125
ЭЦВ 5-4-125	4	125	11	68	3	120	1540	52	125
ЭЦВ 5-4-160	4	160	12	72	4	120	1930	66	125
ЭЦВ 5-6.5-50	6.5	50	6	65	2.2	120	1100	40	125
ЭЦВ 5-6.5-65	6.5	65	6	65	2.2	120	1220	42	125
ЭЦВ 5-6.5-80	6.5	80	10	68	3	120	1380	49	125
ЭЦВ 5-6.5-100	6.5	100	11	68	3	120	1560	52	125
ЭЦВ 5-6.5-120	6.5	120	12	72	4	120	1860	67	125
ЭЦВ 5-6.5-140	6.5	140	12	72	4	120	2010	67	125

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
ЭЦВ 6-4-70	4	70	4.6	74	2.2	145	960	48.5	150
ЭЦВ 6-4-100	4	100	6	74	3	145	1070	50.8	150
ЭЦВ 6-4-130	4	130	8	76	4	145	1170	55	150
ЭЦВ 6-4-160	4	160	9	76	4	145	1285	58	150
ЭЦВ 6-4-190	4	190	10	76	4	145	1355	60	150
ЭЦВ 6-6.5-60	6.5	60	5.5	74	2.2	145	940	47.5	150
ЭЦВ 6-6.5-85	6.5	85	8	74	3	145	1060	50.4	150
ЭЦВ 6-6.5-105	6.5	105	9	76	4	145	1120	54	150
ЭЦВ 6-6.5-125	6.5	125	10	76	4	145	1200	56	150
ЭЦВ 6-6.5-140	6.5	140	11	80	5.5	145	1265	60	150
ЭЦВ 6-6.5-160	6.5	160	12.5	81	6.3	145	1465	74	150
ЭЦВ 6-6.5-185	6.5	185	14	81	7.5	145	1485	70	150
ЭЦВ 6-6.5-225	6.5	225	18	81	7.5	145	1605	73	150
ЭЦВ 6-6.5-275	6.5	275	20	82	9	145	1870	83.5	150
ЭЦВ 6-10-20	10	20	4	74	3	145	805	44	150
ЭЦВ 6-10-30	10	30	5	74	2.2	145	860	46	150
ЭЦВ 6-10-40	10	40	5.6	74	2.2	145	905	46.6	150
ЭЦВ 6-10-50	10	50	6.5	74	2.2	145	935	47.6	150
ЭЦВ 6-10-65	10	65	7.5	74	3	145	975	49	150
ЭЦВ 6-10-80	10	80	8.5	76	4	145	1040	52	150
ЭЦВ 6-10-90	10	90	9.5	76	4	145	1085	53	150
ЭЦВ 6-10-100	10	100	11	80	5.5	145	1145	56	150
ЭЦВ 6-10-110	10	110	12	80	5.5	145	1185	57	150
ЭЦВ 6-10-120	10	120	13	80	5.5	145	1225	58	150
ЭЦВ 6-10-130	10	130	13.2	81	6.3	145	1300	63	150
ЭЦВ 6-10-140	10	140	13.5	81	6.3	145	1335	64	150
ЭЦВ 6-10-150	10	150	16	81	7.5	145	1405	67	150
ЭЦВ 6-10-160	10	160	17.5	81	7.5	145	1445	68	150
ЭЦВ 6-10-170	10	170	18	81	7.5	145	1495	71	150
ЭЦВ 6-10-185	10	185	18.5	82	11	145	1540	74	150
ЭЦВ 6-10-195	10	195	19	82	11	145	1610	78	150
ЭЦВ 6-10-200	10	200	21	82	11	145	1665	80	150
ЭЦВ 6-10-210	10	210	22	82	11	145	1700	85	150
ЭЦВ 6-10-220	10	220	23	82	11	145	1740	87	150
ЭЦВ 6-10-235	10	235	24	82	11	145	1780	81	150
ЭЦВ 6-10-240	10	240	25	82	11	145	1830	83	150
ЭЦВ 6-10-250	10	250	28	82	13	145	1925	84	150
ЭЦВ 6-10-260	10	260	30	82	13	145	2120	106	150
ЭЦВ 6-10-275	10	275	30.5	82	13	145	2160	106	150
ЭЦВ 6-10-290	10	290	31	82	13	145	2040	92	150
ЭЦВ 6-10-300	10	300	31.5	82	13	145	2075	93	150
ЭЦВ 6-10-310	10	310	32	82	13	145	2150	94	150
ЭЦВ 6-10-320	10	320	33	82	13	145	2185	97	150
ЭЦВ 6-10-335	10	335	34	82	13	145	2200	98	150
ЭЦВ 6-10-350	10	350	35	82	13	145	2235	99	150
ЭЦВ 6-16-25	16	25	6	74	3	145	925	47	150
ЭЦВ 6-16-35	16	35	7	74	3	145	960	49	150
ЭЦВ 6-16-40	16	40	8	74	3	145	1005	50	150
ЭЦВ 6-16-50	16	50	10	74	3	145	1055	51.5	150
ЭЦВ 6-16-60	16	60	12	76	4	145	1130	55	150
ЭЦВ 6-16-75	16	75	15	80	5.5	145	1215	58	150
ЭЦВ 6-16-80	16	80	16	80	5.5	145	1260	59	150
ЭЦВ 6-16-90	16	90	16	81	6.3	145	1330	64	150
ЭЦВ 6-16-100	16	100	16.5	81	6.3	145	1480	74	150
ЭЦВ 6-16-105	16	105	18.5	81	7.5	145	1470	72	150
ЭЦВ 6-16-110	16	110	20	81	7.5	145	1515	73	150
ЭЦВ 6-16-125	16	125	21	82	9	145	1590	75.5	150
ЭЦВ 6-16-135	16	135	24	82	9	145	1640	78	150
ЭЦВ 6-16-140	16	140	26	82	11	145	1725	80	150
ЭЦВ 6-16-160	16	160	27	82	13	145	1840	89.5	150
ЭЦВ 6-16-165	16	165	29	82	13	145	1880	90	150
ЭЦВ 6-16-175	16	175	30	82	13	145	1940	91.5	150
ЭЦВ 6-16-185	16	185	30	82	13	145	1985	93	150
ЭЦВ 6-16-190	16	190	32	82	13	145	2040	95	150
ЭЦВ 6-25-15	25	15	6	74	3	145	1005	48	150
ЭЦВ 6-25-25	25	25	7	74	3	145	1020	50	150
ЭЦВ 6-25-30	25	30	8	76	4	145	1035	54	150
ЭЦВ 6-25-40	25	40	10	76	4	145	1065	58	150
ЭЦВ 6-25-50	25	50	12	80	5.5	145	1115	57	150
ЭЦВ 6-25-60	25	60	15.5	81	6.3	145	1240	63	150
ЭЦВ 6-25-70	25	70	17	81	7.5	145	1335	68	150
ЭЦВ 6-25-80	25	80	19	81	7.5	145	1390	69	150
ЭЦВ 6-25-90	25	90	20.5	82	9	145	1460	73	150
ЭЦВ 6-25-100	25	100	23	82	11	145	1600	78	150
ЭЦВ 6-25-110	25	110	25	82	11	145	1650	79	150
ЭЦВ 6-25-120	25	120	26	82	11	145	1710	80	150
ЭЦВ 6-25-140	25	140	33	82	13	145	2025	105	150

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
ЭЦВ 8-16-100	16	100	16	81	6.3	186	1220	74	200
ЭЦВ 8-16-140	16	140	25	82	11	186	1310	78	200
ЭЦВ 8-16-160	16	160	30	82	13	186	1430	88	200
ЭЦВ 8-16-180	16	180	32	82	13	186	1480	90.5	200
ЭЦВ 8-16-200	16	200	36	82	17	186	1595	138	200
ЭЦВ 8-16-260	16	260	45	83	22	186	1710	142	200
ЭЦВ 8-25-16 (15)	25	16	5	80	3	186	820	50	200
ЭЦВ 8-25-35	25	35	9	80	3	186	880	51	200
ЭЦВ 8-25-55	25	55	15	80	5.5	186	975	58	200
ЭЦВ 8-25-55 нрк	25	55	15	80	5.5	186	975	60	200
ЭЦВ 8-25-70	25	70	18	81	7.5	186	1085	67	200
ЭЦВ 8-25-70 нрк	25	70	18	81	7.5	186	1085	70	200
ЭЦВ 8-25-90	25	90	23	81	11	186	1200	77	200
ЭЦВ 8-25-90 нрк	25	90	23	81	11	186	1200	80	200
ЭЦВ 8-25-100	25	100	27	82	11	186	1260	78	200
ЭЦВ 8-25-100 нрк	25	100	27	82	11	186	1260	81	200
ЭЦВ 8-25-125	25	125	33	82	13	186	1360	85	200
ЭЦВ 8-25-125 нрк	25	125	33	82	13	186	1360	105	200
ЭЦВ 8-25-150	25	150	37	82	17	186	1410	117	200
ЭЦВ 8-25-150 нрк	25	150	37	82	17	186	1410	131	200
ЭЦВ 8-25-160	25	160	41	82	17	186	1545	129	200
ЭЦВ 8-25-180	25	180	49	83	18.5	186	1585	130	200
ЭЦВ 8-25-180 нрк	25	180	49	83	18.5	186	1585	136	200
ЭЦВ 8-25-200	25	200	51	83	22	186	1700	133	200
ЭЦВ 8-25-220	25	220	55	83	22	186	1740	138	200
ЭЦВ 8-25-230	25	230	60	83	22	186	1840	142	200
ЭЦВ 8-25-230 нрк	25	230	60	83	22	186	1840	147	200
ЭЦВ 8-25-250	25	250	66	83	32	186	1950	202	200
ЭЦВ 8-25-270	25	270	70	83	33	186	1980		200
ЭЦВ 8-25-300	25	300	73	84	32	186	1990	164.5	200
ЭЦВ 8-25-300 нрк	25	300	73	84	33	186	1990	219	200
ЭЦВ 8-25-315	25	315	76	84	33	186	2105		200
ЭЦВ 8-25-340	25	340	80	85	33	186	2240	225	200
ЭЦВ 8-25-350	25	350	83	85	45	186	2350	226	200
ЭЦВ 8-25-370	25	370	88	85	45	186	2400		200
ЭЦВ 8-25-400	25	400	90	85	45	186	2480	234	200
ЭЦВ 8-40-15	40	15	8	74	3	186	840	50	200
ЭЦВ 8-40-15 нрк	40	15	8	74	3	186	840	52	200
ЭЦВ 8-40-30	40	30	14	80	5.5	186	950	57	200
ЭЦВ 8-40-30 нрк	40	30	14	80	5.5	186			200
ЭЦВ 8-40-40	40	40	18	81	6.3	186	1050	64.5	200
ЭЦВ 8-40-40 нрк	40	40	18	81	6.3	186	1050	73	200
ЭЦВ 8-40-60	40	60	25	82	11	186	1200	74	200
ЭЦВ 8-40-60 нрк	40	60	25	82	11	186	1200	77	200
ЭЦВ 8-40-70	40	70	32	82	13	186	1305	85	200
ЭЦВ 8-40-70 нрк	40	70	32	82	13	186	1305	91	200
ЭЦВ 8-40-90	40	90	36	82	17	186	1310	113	200
ЭЦВ 8-40-90 нрк	40	90	36	82	17	186	1365	118	200
ЭЦВ 8-40-120	40	120	48	83	22	186	1510	132	200
ЭЦВ 8-40-120 нрк	40	120	48	83	22	186	1510	135	200
ЭЦВ 8-40-135	40	135	54	83	22	186	1570	138	200
ЭЦВ 8-40-135 нрк	40	135	54	84	22	186		146	200
ЭЦВ 8-40-150	40	150	56	84	32	186	1705	150	200
ЭЦВ 8-40-150 нрк	40	150	56	84	27	186	1705	170	200
ЭЦВ 8-40-160	40	160	62	84	32	186	1870	172	200
ЭЦВ 8-40-160 нрк	40	160	62	84	32	186	1705	172	200
ЭЦВ 8-40-180	40	180	63	84	32	186	1920	159	200
ЭЦВ 8-40-180 нрк	40	180	69	84	32	186	1920	172	200
ЭЦВ 8-40-200	40	200	72	85	45	186	2010	193	200
ЭЦВ 8-40-200 нрк	40	200	72	85	45	186	2010	200	200
ЭЦВ 8-40-230	40	230	84	85	45	186	2140	185	200
ЭЦВ 8-40-230 нрк	40	230	84	85	45	186	2140	191.5	200
ЭЦВ 8-40-260	40	260	100	85	45	186	2265	189	200
ЭЦВ 8-40-260 нрк	40	260	100	85	45	186	2265	200	200
ЭЦВ 8-65-40	65	40	38	82	17	186	1400	131	200
ЭЦВ 8-65-55	65	55	40.5	84	22	186	1500	135	200
ЭЦВ 8-65-70	65	70	49	84	32	186	1635	152	200
ЭЦВ 8-65-80	65	80	55	84	22	186	1715	156	200
ЭЦВ 8-65-90	65	90	65	84	32	186	1780	159	200
ЭЦВ 8-65-110	65	110	70	84	33	186	1930	173	200
ЭЦВ 8-65-125	65	125	80	84	33	186	1995	177	200
ЭЦВ 8-65-135	65	135	90	85	45	186	2170	183	200
ЭЦВ 8-65-145	65	145	100	85	45	186	2240	196	200
ЭЦВ 8-65-160	65	160	104	85	45	186	2315	198	200
ЭЦВ 8-65-180	65	180	108	85	45	186	2390	202	200

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
ЭЦВ 10-65-65 нрк	65	65	45	83	22	235	1365	151	250
ЭЦВ 10-65-90 нрк	65	90	48	85	27	235	1530	210	250
ЭЦВ 10-65-110 нрк	65	110	65	85	32	235	1640	220	250
ЭЦВ 10-65-125 нрк	65	125	71	85	33	235	1640	220	250
ЭЦВ 10-65-150 нрк	65	150	77	86	45	235	1840	257	250
ЭЦВ 10-65-175 нрк	65	175	93	86	45	235	1920	265	250
ЭЦВ 10-65-200 нрк	65	200	106	86	50	235	1720	236	250
ЭЦВ 10-65-225 нрк	65	225	125	86	65	235	1800	242	250
ЭЦВ 10-65-250 нрк	65	250	135	86	65	235	1940	267	250
ЭЦВ 10-65-275 нрк	65	275	155	86	75	235	2005	273	250
ЭЦВ 10-65-300 нрк	65	300	165	86	90	235	2065	281	250
ЭЦВ 10-65-325 нрк	65	325	178	86	90	235	2110	288	250
ЭЦВ 10-100-120 нро	100	120	115	86	55	235	1670	227	250
ЭЦВ 10-120-20 нро	120	20	27	85	22	235	1220	176	250
ЭЦВ 10-120-40 нро	120	40	46	85	22	235	1320	183	250
ЭЦВ 10-120-60 нро	120	60	60	85	32	235	1570	223	250
ЭЦВ 10-120-80 нро	120	80	85	86	33	235	1700	231	250
ЭЦВ 10-120-100 нро	120	100	95	86	45	235	1930	271	250
ЭЦВ 10-120-120 нро	120	120	115	86	55	235	2085	296	250
ЭЦВ 10-120-140 нро	120	140	141	86	75	235	1975	277	250
ЭЦВ 10-120-160 нро	120	160	154	86	75	235	2355	326	250
ЭЦВ 10-160-25 нро	160	25	36	85	17	235	1315	183	250
ЭЦВ 10-160-35 нро	160	35	47	85	22	235	1485	204	250
ЭЦВ 10-160-50 нро	160	50	67	85	32	235	1615	236	250
ЭЦВ 10-160-75 нро	160	75	98	86	45	235	1920	270	250
ЭЦВ 10-160-100 нро	160	100	130	86	65	235	1895	255	250
ЭЦВ 10-160-125 нро	160	125	165	86	80	235	2420	340	250
ЭЦВ 10-160-150 нро	160	150	185	86	90	235	2590	351	250
ЭЦВ 10-200-25 нро	200	25	65	85	22	235	1550	200	250
ЭЦВ 10-200-50 нро	200	50	83	85	45	235	1745	253	250
ЭЦВ 10-200-75 нро	200	75	120	86	65	235	2150	305	250
ЭЦВ10-200-100нро	200	100	160	86	90	235	2540	385	250
ЭЦВ10-200-125нро	200	125	187	86	90	235	2730	444	250

Типоразмер электронасоса	Номинальные параметры электронасоса					Габаритные размеры в мм, не более		Масса, кг, не более	Диаметр скважины, мм
Типоразмер электронасоса	Подача, м3/час	Напор Н, м	Ток, I, А	КПД %	Мощность двигателя, кВт	D	L	Масса, кг, не более	Диаметр скважины, мм
ЭЦВ 12-160-65 нро	160	65	93	86	45	281	1620	255	301
ЭЦВ 12-160-100 нро	160	100	130	86	65	281	1800	286	301
ЭЦВ 12-160-140 нро	160	140	165	86	90	281	1970	327	301
ЭЦВ 12-160-175 нро	160	175	225	86	110	281	2025	402	301
ЭЦВ 12-160-200 нро	160	200	278	86	130	281	2360	477	301
ЭЦВ 12-200-35 нро	200	35	69	85	32	281	1550	235	301
ЭЦВ 12-200-70 нро	200	70	133	86	65	281	2010	313	301
ЭЦВ 12-200-105 нро	200	105	190	86	90	281	2390	358	301
ЭЦВ 12-200-140 нро	200	140	270	86	110	281	2610	440	301
ЭЦВ 12-210-25 нро	210	25	55	86	22	281	1260	175	301
ЭЦВ 12-210-55 нро	210	55	98	86	45	281	1640	250	301
ЭЦВ 12-250-35 нро	250	35	75	86	37	281	1680	267	301
ЭЦВ 12-250-70 нро	250	70	146	86	75	281	2090	350	301
ЭЦВ 12-250-105 нро	250	105	235	86	110	281	2360	410	301
ЭЦВ 12-250-140 нро	250	140	270	86	130	281	2840	504	301

Расшифровка артикулов:

ЭЦВ	Тип электронасосного агрегата: ЭЦВ
8	Внутренний диаметр обсадной трубы скважины в дюймах (1дюйм = 25,4 мм)
25	Номинальная подача, м3/ч
150	Напор, м
У5	Климат. исполнение и категория размещения

нрк Материальное исполнение*:

нрк	нержавеющее рабочее колесо
нро	нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)

* указывается только при наличии нескольких исполнений одного типоразмера

Насос ЭЦВ состоит из:

1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной
8 – сетки или пробки сливной

Комплектность

Паспорт АМТ3.246.001ПС – 1 шт.
Агрегат ЭЦВ – 1 шт.

Таблица: Напорные характеристики насосов ЭЦВ-4, ЭЦВ-5, ЭЦВ-6, ЭЦВ-8, ЭЦВ-10, ЭЦВ-12

Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. нрк) Рабочие колеса насосов изготовлены из нержавеющей стали. Агрегаты, не имеющие нрк, изготавливаются с пластмассовыми рабочими колесами, армированными нержавеющей сталью по поверхностям уплотнения. Агрегаты ЭЦВ 8-25 и ЭЦВ 8-40 изготавливаются в двух исполнениях, с пластмассовыми и нержавеющими колесами.

5. нро) Рабочие колеса и направляющие аппараты изготовлены из нержавеющей стали.

6. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).

Главное меню

Каталог

Скважинные глубинные насосы ЭЦВ

Главное меню

Каталог

Вы здесь

Скважинные глубинные насосы ЭЦВ
