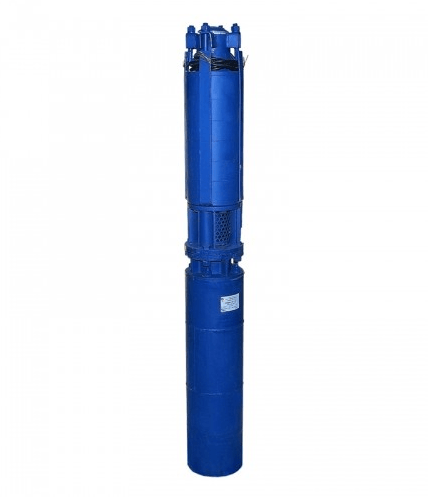

Скважинные глубинные насосы 2ЭЦВ

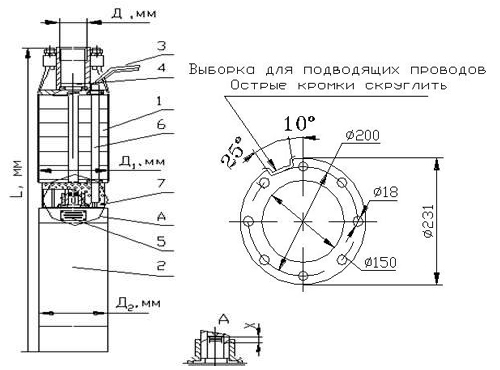

Агрегат 2ЭЦВ состоит из электрического двигателя, насоса и др. вспомогательных узлов.

Агрегат 2ЭЦВ предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

2ЭЦВ -  эл. двигатель герметичный, заполненный.

Изготовитель: АО «Ливнынасос».

Область применения:

Агрегаты электронасосные центробежные скважинные для воды типа ЭЦВ предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

— Городское и сельское водоснабжение
— Ирригация, системы полива и орошения
— Промышленное водоснабжение
— Горнорудная промышленность
— Системы повышения давления
— Понижение уровня грунтовых вод



Условия эксплуатации:

Перекачиваемая среда: вода

Температура воды: до 25 °С

Общая минерализация (сух. остаток): до 1500 мг/л

Содержание сульфатов: не более 500 мг/л

Содержание хлоридов: не более 350 мг/л

Содержание сероводорода: не более 1,5 мг/л

Массовой долей твердых механических примесей: не более 0,01%
(размером более 0,1 мм)

Технические характеристики:

Типоразмер электронасоса

Номинальные параметры электронасоса

Габаритные размеры в мм, не более

Масса, кг, не более

Диаметр скважины, мм

Подача, м3/час

Напор Н, м

Ток, I, А

КПД %

Мощность двигателя, кВт

D

L

2ЭЦВ 6-4-70

4

70

5.5

76

3

145

1070

57

150

2ЭЦВ 6-4-100

4

100

7

76

3

145

1200

64

150

2ЭЦВ 6-4-130

4

130

8

76

4

145

1270

69

150

2ЭЦВ 6-4-160

4

160

9

76

4

145

1395

74

150

2ЭЦВ 6-4-190

4

190

11

76

4

145

1480

76

150

2ЭЦВ 6-6.5-60

6.5

60

6.5

76

3

145

1075

62

150

2ЭЦВ 6-6.5-85

6.5

85

8

76

3

145

1170

64

150

2ЭЦВ 6-6.5-105

6.5

105

9

76

4

145

1230

66

150

2ЭЦВ 6-6.5-125

6.5

125

10

76

4

145

1310

68

150

2ЭЦВ 6-6.5-140

6.5

140

11

76

5.5

145

1410

74

150

2ЭЦВ 6-6.5-160

6.5

160

12.5

76

5.5

145

1430

75

150

2ЭЦВ 6-6.5-185

6.5

185

17

77

7.5

145

1590

85

150

2ЭЦВ 6-6.5-225

6.5

225

17.5

77

7.5

145

1710

87

150

2ЭЦВ 6-10-50

10

50

7

76

3

145

1050

60

150

2ЭЦВ 6-10-80

10

80

8.6

76

4

145

1150

68

150

2ЭЦВ 6-10-110

10

110

12.6

76

5.5

145

1320

69

150

2ЭЦВ 6-10-120

10

120

14

76

5.5

145

1335

72

150

2ЭЦВ 6-10-140

10

140

16

77

7.5

145

1470

80

150

2ЭЦВ 6-10-160

10

160

17.5

77

7.5

145

1550

82

150

2ЭЦВ 6-10-185

10

185

20

77

9

145

1660

86

150

2ЭЦВ 6-10-235

10

235

23

80

11

145

1890

94

150

2ЭЦВ 6-10-290

10

290

32

80

13

145

2145

104

150

2ЭЦВ 6-10-350

10

350

36

80

18.5

145

2385

113

150

2ЭЦВ 6-16-50

16

50

10

76

4

145

1200

68

150

2ЭЦВ 6-16-75

16

75

16

77

7.5

145

1420

80

150

2ЭЦВ 6-16-90

16

90

17

77

7.5

145

1480

81

150

2ЭЦВ 6-16-100

16

100

18.5

77

7.5

145

1520

86

150

2ЭЦВ 6-16-110

16

110

20

77

7.5

145

1620

86

150

2ЭЦВ 6-16-125

16

125

20

80

9

145

1700

87

150

2ЭЦВ 6-16-140

16

140

26

80

11

145

1830

97

150

2ЭЦВ 6-16-160

16

160

30

80

13

145

1940

100

150

2ЭЦВ 6-16-190

16

190

33

80

15

145

2090

110

150

2ЭЦВ 6-25-50

25

50

13

76

5.5

145

1220

68

150

2ЭЦВ 6-25-60

25

60

16

77

7.5

145

1400

81

150

2ЭЦВ 6-25-70

25

70

18

77

7.5

145

1460

82

150

2ЭЦВ 6-25-80

25

80

18.5

77

7.5

145

1500

84

150

2ЭЦВ 6-25-90

25

90

20

77

9

145

1570

87

150

2ЭЦВ 6-25-100

25

100

24

80

11

145

1750

93

150

2ЭЦВ 6-25-120

25

120

28

80

13

145

1870

96

150

2ЭЦВ 6-25-140

25

140

32

80

15

145

2010

108

150

Типоразмер электронасоса

Номинальные параметры электронасоса

Габаритные размеры в мм, не более

Масса, кг, не более

Диаметр скважины, мм

Подача, м3/час

Напор Н, м

Ток, I, А

КПД %

Мощность двигателя, кВт

D

L

2ЭЦВ 8-16-100

16

100

16

77

7.5

189

1220

74

200

2ЭЦВ 8-16-140

16

140

26

82

13

189

1450

126

200

2ЭЦВ 8-16-160

16

160

30

82

13

189

1500

130

200

2ЭЦВ 8-16-180

16

180

35

82

15

189

1520

156

200

2ЭЦВ 8-16-200

16

180

39

82

15

189

1600

158

200

2ЭЦВ 8-16-260

16

260

44

82

18.5

189

1835

165

200

2ЭЦВ 8-25-55

25

55

15

82

7.5

189

1070

78

200

2ЭЦВ 8-25-55 нрк

25

55

15

77

7.5

189

1070

81

200

2ЭЦВ 8-25-70

25

70

18

77

7.5

189

1190

79

200

2ЭЦВ 8-25-70 нрк

25

70

18

77

7.5

189

1190

82

200

2ЭЦВ 8-25-100

25

100

30

82

11

189

1360

114

200

2ЭЦВ 8-25-100 нрк

25

100

30

82

11

189

1360

118

200

2ЭЦВ 8-25-125

25

125

32

82

13

189

1430

124

200

2ЭЦВ 8-25-125 нрк

25

125

32

82

13

189

1430

128

200

2ЭЦВ 8-25-150

25

150

37

82

15

189

1510

130

200

2ЭЦВ 8-25-150 нрк

25

150

37

82

15

189

1510

135

200

2ЭЦВ 8-25-180

25

180

45

82

18.5

189

1630

139

200

2ЭЦВ 8-25-180 нрк

25

180

45

82

18.5

189

1630

143

200

2ЭЦВ 8-25-230

25

230

60

83

22

189

1865

155

200

2ЭЦВ 8-25-230 нрк

25

230

60

83

22

189

1865

155

200

2ЭЦВ 8-25-300

25

300

70

85

37

189

2245

176

200

2ЭЦВ 8-25-300 нрк

25

300

70

85

37

189

2245

183

200

2ЭЦВ 8-25-340

25

340

80

85

45

189

2295

182

200

2ЭЦВ 8-25-400

25

400

90

84

45

189

2500

213

200

2ЭЦВ 8-40-40

40

40

20

77

7.5

189

1200

78

200

2ЭЦВ 8-40-40 нрк

40

60

20

77

7.5

189

1200

80

200

2ЭЦВ 8-40-60

40

60

25

82

11

189

1305

85

200

2ЭЦВ 8-40-60 нрк

40

60

25

82

11

189

1310

88

200

2ЭЦВ 8-40-90

40

90

33

82

15

189

1440

128

200

2ЭЦВ 8-40-90 нрк

40

90

33

82

15

189

1440

131

200

2ЭЦВ 8-40-120

40

120

44

83

22

189

1650

150

200

2ЭЦВ 8-40-120 нрк

40

120

44

83

22

189

1650

159

200

2ЭЦВ 8-40-150

40

150

57

84

30

189

1820

168

200

2ЭЦВ 8-40-150 нрк

40

150

57

84

30

189

1790

174

200

2ЭЦВ 8-40-180

40

180

66

85

37

189

200

186

200

2ЭЦВ 8-40-180 нрк

40

180

66

85

37

189

1920

194

200

2ЭЦВ 8-40-200

40

200

73

85

37

189

2055

187

200

2ЭЦВ 8-65-40

65

40

32

82

18.5

189

1440

130

200

2ЭЦВ 8-65-70

65

70

48

83

22

189

1680

152

200

2ЭЦВ 8-65-90

65

90

63

84

30

189

1960

182

200

2ЭЦВ 8-65-110

65

110

72

85

37

189

2165

206

200

2ЭЦВ 8-65-145

65

145

98

84

45

189

2365

217

200

Типоразмер электронасоса

Номинальные параметры электронасоса

Габаритные размеры в мм, не более

Масса, кг, не более

Диаметр скважины, мм

Подача, м3/час

Напор Н, м

Ток, I, А

КПД %

Мощность двигателя, кВт

D

L

2ЭЦВ 10-65-65 нрк

65

65

42

83

22

235

1410

154

250

2ЭЦВ 10-65-90 нрк

65

90

49

84

26

235

1530

164

250

2ЭЦВ 10-65-110 нрк

65

110

65

85

30

235

1570

215

250

2ЭЦВ 10-65-125 нрк

65

125

73

86

37

235

1660

220

250

2ЭЦВ 10-65-150 нрк

65

150

81

86

45

235

1730

245

250

2ЭЦВ 10-65-175 нрк

65

175

96

86

45

235

1820

254

250

2ЭЦВ 10-65-200 нрк

65

200

110

86

55

235

1875

266

250

2ЭЦВ 10-65-225 нрк

65

225

120

86

55

235

1950

273

250

2ЭЦВ 10-65-250 нрк

65

250

138

86

65

235

2100

302

250

2ЭЦВ 10-65-275 нрк

65

275

158

86

75

235

2250

316

250

2ЭЦВ 10-100-120 нро

100

120

105

86

55

235

1960

277

250

2ЭЦВ 10-100-140 нро

100

120

120

86

55

235

2055

287

250

2ЭЦВ 10-120-40 нро

120

40

46

83

22

235

1430

162

250

2ЭЦВ 10-120-60 нро

120

60

67

85

30

235

1515

215

250

2ЭЦВ 10-120-80 нро

120

80

83

86

37

235

1650

232

250

2ЭЦВ 10-120-100 нро

120

100

105

86

45

235

1815

260

250

2ЭЦВ 10-120-120 нро

120

120

125

86

55

235

1960

279

250

2ЭЦВ 10-120-140 нро

120

140

140

86

75

235

2205

328

250

2ЭЦВ 10-120-160 нро

120

160

154

86

75

235

2300

340

250

2ЭЦВ 10-160-25 нро

160

25

34

85

30

235

1060

213

250

2ЭЦВ 10-160-35 нро

160

35

52

85

30

235

2180

220

250

2ЭЦВ 10-160-50 нро

160

50

72

86

37

235

1510

229

250

2ЭЦВ 10-160-75 нро

160

75

102

86

45

235

1820

248

250

2ЭЦВ 10-160-100 нро

160

100

130

86

65

235

2100

310

250

2ЭЦВ 10-160-125 нро

160

125

170

86

75

235

2350

335

250

2ЭЦВ 10-160-150 нро

160

150

210

86

90

235

2640

371

250

2ЭЦВ 10-200-50 нро

200

50

110

86

45

235

1677

285

250

2ЭЦВ 10-200-75 нро

200

75

150

86

55

235

1897

355

250

2ЭЦВ 10-200-100 нро

200

100

170

86

75

235

2207

400

250

2ЭЦВ 10-200-125 нро

200

125

200

86

90

235

2730

444

250

2ЭЦВ10-200-150нро

200

150

240

86

110

235

2930

453

250

Типоразмер электронасоса

Номинальные параметры электронасоса

Габаритные размеры в мм, не более

Масса, кг, не более

Диаметр скважины, мм

Подача, м3/час

Напор Н, м

Ток, I, А

КПД %

Мощность двигателя, кВт

D

L

2ЭЦВ 12-160-65 нро

160

65

93

86

45

281

1500

250

301

2ЭЦВ 12-160-100 нро

160

100

135

86

65

281

1700

299

301

2ЭЦВ 12-160-140 нро

160

140

180

86

90

281

1980

365

301

2ЭЦВ 12-160-175 нро

160

175

226

86

110

281

2325

451

301

2ЭЦВ 12-160-200 нро

160

200

260

86

130

281

2410

468

301

2ЭЦВ 12-200-35 нро

200

35

68

86

37

281

1530

229

301

2ЭЦВ 12-200-70 нро

200

70

135

86

65

281

1960

285

301

2ЭЦВ 12-200-105 нро

200

105

190

86

90

281

2400

390

301

2ЭЦВ 12-200-140 нро

200

140

250

86

110

281

2900

500

301

2ЭЦВ 12-210-25 нро

210

25

61

85

30

281

1500

224

301

2ЭЦВ 12-210-55 нро

210

55

110

86

45

281

1850

280

301

2ЭЦВ 12-250-35 нро

250

35

80

86

37

281

1570

235

301

2ЭЦВ 12-250-70 нро

250

70

155

86

75

281

2020

334

301

2ЭЦВ 12-250-105 нро

250

105

250

86

110

281

2650

472

301

2ЭЦВ 12-250-140 нро

250

140

270

86

130

281

2900

500

301



Расшифровка артикулов

2ЭЦВ

Тип электронасосного агрегата: ЭЦВ

8

Внутренний диаметр обсадной трубы скважины в дюймах (1дюйм = 25,4 мм)

25

Номинальная подача, м3/ч

150

Напор, в м вод. ст.

У5

Климат. исполнение и категория размещения

нрк Материальное исполнение*:

нрк

нержавеющее рабочее колесо

нро

нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)


* указывается только при наличии нескольких исполнений одного типоразмера

Насос 2ЭЦВ состоит из:

  • 1 – насосной части

  • 2 – электродвигателя

  • 3 – проводов токоподводящих

  • 4 – клапана

  • 5 – таблички

  • 6 – кожуха защитного

  • 7 – сетки защитной

Комплектность

  • Паспорт АМТ3.246.004 ПС – 1 шт.

  • Агрегат 2ЭЦВ – 1 шт.



Таблица: Напорные характеристики насосов 2ЭЦВ-4, 2ЭЦВ-5, 2ЭЦВ-6, 2ЭЦВ-8 2ЭЦВ-10, 2ЭЦВ-12



Примечание:

1. Синхронная частота двигателя 3000 об./мин (50 с-1).

2. Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения  +10%, -5%.

3. Подпор при эксплуатации, не менее 1м, а для насосов ЭЦВ12-200, 210, 250 не менее 2м.

4. нрк) Рабочие колеса насосов изготовлены из нержавеющей стали. Агрегаты, не имеющие нрк, изготавливаются с пластмассовыми рабочими колесами, армированными нержавеющей сталью по поверхностям уплотнения. Агрегаты ЭЦВ 8-25 и ЭЦВ 8-40 изготавливаются в двух исполнениях, с пластмассовыми и нержавеющими колесами.

5. нро) Рабочие колеса и направляющие аппараты изготовлены из нержавеющей стали.

6. Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать:

для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
